Видалення
ПОВіДОМЛЕННЯ
Установіть повітряний фільтр перед запуском двигуна. Якщо не зробити цього, сміття може потрапити у двигун і призвести до його пошкодження. (00207a)
ПРИМІТКА
Через регулярні проміжки часу оглядайте елемент повітряного фільтра. В умовах значного забруднення оглядайте його частіше. Див. Періоди між обслуговуванням і записи про нього → Сервісна документація
  1. Див. Малюнок 1 . Залежно від вашої моделі Sportster видаліть гвинти кришки (7), оздоблення (8) і кришку повітряного фільтра (6).
  2. Огляньте елемент фільтра (3).
  3. Видаліть і при необхідності очистіть елемент повітряного фільтра.
Очищення фільтрувального елемента
ПОПЕРЕДЖЕННЯ
Не використовуйте бензин або розчинники для чищення елемента фільтра. Легкозаймисті очисні засоби можуть призвести до займання в системі впуску, а відтак до смерті або серйозних травм. (00101a)
ПРИМІТКА
  • Не стукайте фільтром по твердій поверхні, щоб вибити бруд.
  • Замініть елемент фільтра у разі його пошкодження або якщо його не можна очистити.
1. Промийте фільтр у теплій мильній воді.
ПРИМІТКА
Фільтр чистий, якщо крізь нього видно світло.
2. Піднесіть фільтр проти світла.
ПРИМІТКА
НЕ ВИКОРИСТОВУЙТЕ масло для чищення повітряного фільтра для паперового/дротового сітчастого елемента.
ПОПЕРЕДЖЕННЯ
Стиснене повітря може поранити шкіру, а сміття, що розлітається під його дією, – серйозно травмувати очі. Працюючи зі стисненим повітрям, одягайте захисні окуляри. У жодному разі не перевіряйте наявність витоку повітря та не визначайте швидкість потоку повітря за допомогою руки. (00061a)
3. Продуйте сухим повітрям фільтр зсередини з використанням повітря низького тиску.
Встановлення
ПРИМІТКА
Див. Малюнок 1 . Перевірте, щоб ущільнювальні кільця (1) на вентиляційних трубках були на своїх місцях.
  1. Установіть елемент повітряного фільтра, якщо його видалено:
    1. установіть пластину ущільнювача (2);
    2. установіть елемент повітряного фільтра (3).
    3. Нанесіть краплю LOCTITE THREADLOCKER 243 (синій) на різьблення гвинтів елемента (4).
    4. Установіть гвинти елемента.
    5. Затягніть згідно зі специфікацією. Див. Таблиця 1.
  2. Установіть кришку повітряного фільтра.
    1. Перевірте, чи на місці ущільнення повітряного фільтра (5).
    2. Установіть кришку (6).
    3. Залежно від вашої моделі Sportster установіть оздоблення (8) і гвинти (7).
    4. Затягніть згідно зі специфікацією. Див. Таблиця 1.
Таблиця 1. Крутний момент кріплення очищувача повітря
КРІПЛЕННЯ
КРУТНИЙ МОМЕНТ
дюйм-фунти
Нм
Гвинти елементу повітряного фільтра
40-60
4,5-6,8
Гвинти кришки повітряного фільтра.
36-60
4,1-6,8

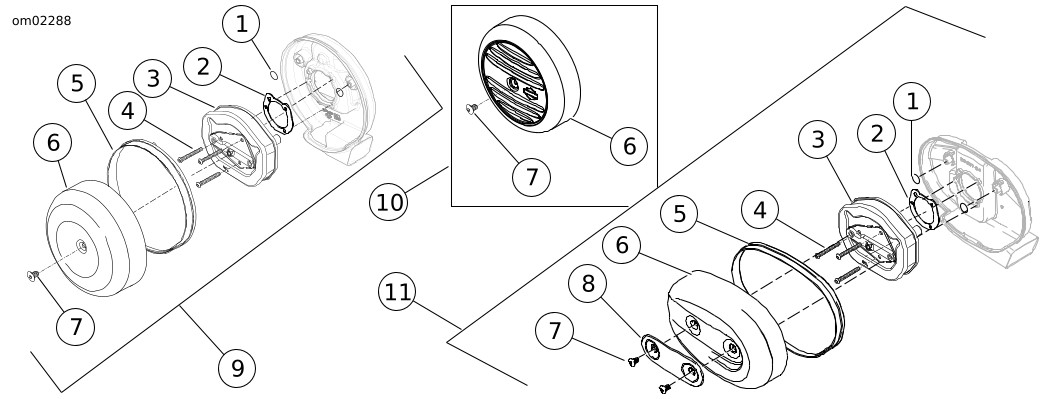

1Ущільнювальне кільце (2)
2Прокладка
3Фільтрувальний елемент
4Гвинт елемента (3)
5Ущільнення
6Кришка
7Гвинт кришки
8Підріжте
9Моделі Forty-Eight™ (XL1200X), Forty-Eight™ Special (XL1200XS)
10Моделі Iron 883™ (XL883N), Iron 1200™ (XL1200NS)
11Моделі SuperLow® (XL883L), 1200 Custom (XL1200C), 1200 Roadster™ (XL1200CX), SuperLow® 1200T (XL1200T)
Малюнок 1. Повітряний фільтр
