SuperLow (XL883L), SuperLow 1200T (XL1200T) і моделі зі стандартними задніми ліхтарями

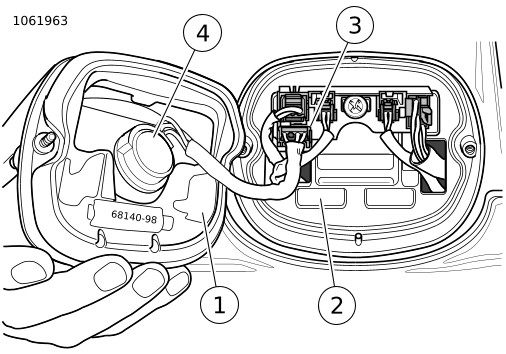

1. Див. Малюнок 1. Видаліть два гвинти й лінзи з бази.
ПРИМІТКА
Видаліть 4-контактний роз'єм, щоб полегшити видалення лампи.
2. Витягніть лампу з лінзи. Видаліть лампу.
3. Покрийте основу нової лампи КОНСИСТЕНТНИМ МАСТИЛОМ ДЛЯ ЕЛЕКТРИЧНИХ КОНТАКТІВ. Установіть нову лампу.
4. Установіть (вставте) лампу в лінзу.
5. Якщо конектор було видалено, то підключіть його до електроплати.
6. Установіть лінзу на базі за допомогою двох гвинтів. Затягніть до:
Крутний момент: 2,3–2,7 N·m (20–24 in-lbs) Гвинти лінзи заднього ліхтаря
ПОПЕРЕДЖЕННЯ
Перед експлуатацією мотоцикла обов’язково перевіряйте справність усіх ламп і перемикачів. Недостатня видимість водія може призвести до смерті або серйозних травм. (00316a)
7. Увімкніть запалювання. Перевірте роботу всіх фар.
1Лінза
2База
3Роз’єм заднього ліхтаря
4Гніздо лампи
Малюнок 1.
1200 Custom (XL1200C)
Хоча стандартний задній ліхтар подібний на вигляд до заднього ліхтаря на моделі 1200 Custom (XL1200C), він є світлодіодним блоком. Зверніться до дилера або посібника з обслуговування для проведення заміни.
Iron 883 (XL883N), Iron 1200 (XL1200NS), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS), 1200 Roadster (XL1200CX)
Лампи заднього ліхтаря й стопи є лампами з подвійними нитками напруження в кулеподібному корпусі сигналу заднього повороту з червоними лінзами. Щоб замінити задній ліхтар або стоп, замініть лампи сигналу повороту. Див. Операції з обслуговування → Заміна лампи сигналу повороту: Лампа розжарювання.
Моделі Iron 883 (XL883N), Iron 1200 (XL1200NS), 1200 Roadster (XL1200CX), Forty-Eight (XL1200X), Forty-Eight Special (XL1200XS) зі світлодіодними лампами сигналу заднього ліхтаря й стопів
На моделях Iron 883™ (XL883N), Iron 1200™ (XL1200NS), 1200 Roadster™ (XL1200CX), Forty-Eight™ (XL1200X) та Forty-Eight™ Special (XL1200XS) для міжнародного ринку та ринку Японії задній лівий сигнал повороту/задні лампи є світлодіодною блок-фарою. У моделях 1200 Roadster™ (XL1200CX) у деяких країнах лампа центрального стопа є світлодіодною блок-фарою. Для таких видів сигналів немає замінних ламп. Зверніться до дилера або посібника з обслуговування для проведення заміни.
