การระบุโช้ค
รุ่น Sportster ยกเว้น SuperLow® 1200T (XL1200T) และ 1200 Roadster™ (XL1200CX) จะมีโช้คอัพต่ำ ปานกลาง หรือสูง ขึ้นอยู่กับตลาดที่ขาย
  1. จอดมอเตอร์ไซค์ของคุณบนขาตั้งโดยไม่มีกระเป๋าหรือรับน้ำหนักใดๆ
  2. การระบุโช้ค
    1. ทั้งหมดยกเว้น SuperLow 1200T (XL1200T) และ 1200 Roadster (XL1200CX): ดู รูปภาพ 1 วัดจากจุดศูนย์กลางของน็อตยึดโช้คตัวล่างไปจนถึงจุดศูนย์กลางของน็อตยึดโช้คตัวบน เปรียบเทียบค่าที่วัดได้กับค่าที่ระบุในตาราง เพื่อดูว่ามอเตอร์ไซค์ของคุณมีโช้คอัพต่ำ กลาง หรือสูง โปรดดูที่ ตาราง 1
    2. 1200 Roadster (XL1200CX): ดู รูปภาพ 2 ทำการระบุโช้คบน 1200 Roadster™ (XL1200CX) จากสัญลักษณ์ Harley-Davidson Bar & Shield (1) สีส้มที่ด้านบนของโช้ค
รูปภาพ 1 ความยาวของโช้คอัพ
1สัญลักษณ์ Bar & Shield สีส้ม: 1200 Roadster™ (XL1200CX)
2จุดที่หนึ่ง (นับลง)
3วงแหวน
4เพิ่มพรีโหลด (ตามเข็มนาฬิกา)
รูปภาพ 2 ลูกศรปรับพรีโหลด
ตาราง 1 ความยาวของโช้คอัพ
การวัด*
โช้ค
นิ้ว
มม.
11.220
285.0
ต่ำ ตาราง 3
11.712
297.5
ปานกลาง ตาราง 4
13.366
339.5
สูง ตาราง 5
* วัดมวลเปล่าเมื่ออยู่บนขาตั้ง
การระบุจำนวนจุดของพรีโหลด
หมายเหตุ
น้ำหนักรวมของคนขี่กับผู้โดยสาร รวมทั้งสัมภาระและอุปกรณ์เสริมต่างๆ จะต้องไม่เกินน้ำหนักสูงสุดที่อนุญาตให้เพิ่มได้ โปรดดูที่ ตาราง 2
  1. ใส่น้ำหนักของผู้ขับขี่และเครื่องแต่งกายเพื่อดูน้ำหนักของผู้ขับขี่
  2. ให้ใส่น้ำหนักของผู้โดยสาร เครื่องแต่งกายของผู้โดยสาร สัมภาระ และอุปกรณ์เสริมใดๆ แยกต่างหาก
ตาราง 2 น้ำหนักที่สามารถเพิ่มได้สูงสุด: ทั้งหมดยกเว้น SuperLow® 1200T (XL1200T)
โมเดล
ข้อมูลจำเพาะ
lb
กก.
SuperLow® (XL883L)
431
196
Iron 883™ (XL883N)
436
198
1200 Custom (XL1200C)
409
186
1200 Roadster™ (XL1200CX)
429
195
Iron 1200™ (XL1200NS)
438
199
Forty-Eight™ (XL1200X)
444
202
Forty-Eight™ Special (XL1200XS)
438
199
  1. ดูค่าในตารางตามรุ่นรถและค่าโช้คอัพสำหรับมอเตอร์ไซค์ของคุณ
    1. ระยะยุบต่ำ: โปรดดู ตาราง 3
    2. ระยะยุบปานกลาง: โปรดดู ตาราง 4
    3. ระยะยุบสูง: โปรดดู ตาราง 5
    4. 1200 Roadster (XL1200CX): ดู ตาราง 6
  2. ในตาราง หาจำนวนจุดของพรีโหลดที่สอดคล้องกับการคำนวณน้ำหนักผู้ขับขี่ ผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
    1. ใต้ RIDER WEIGHT (น้ำหนักผู้ขับขี่) ให้ดูแถวที่มีน้ำหนักรวมทั้งหมดของผู้ขับขี่
    2. ในแถว PASSENGER, CARGO AND ACCESSORIES (ผู้โดยสาร สัมภาระ และอุปกรณ์เสริม) ให้ดูคอลัมน์แสดงน้ำหนักรวมสำหรับผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
    3. ตัวเลขที่ได้จากแถว RIDER WEIGHT (น้ำหนักผู้ขับขี่) ตัดกับคอลัมน์ PASSENGER, CARGO AND ACCESSORIES (ผู้โดยสาร สัมภาระ และอุปกรณ์เสริม) จะหมายถึงจำนวนจุดของพรีโหลดที่ควรใช้
ตาราง 3 พรีโหลดโช้คสำหรับการเดินทางระดับต่ำ
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
200
220
240
กก.
0
9
18
27
36
45
54
64
73
82
91
100
109
น้ำหนักผู้ขับขี่
PRELOAD DOT
ปอนด์
กก.
100-129
45-59
1
2
3
4
5
6
6
7
8
9
9
10
10
130-159
59-72
2
3
4
5
6
7
7
8
9
9
10
10
11
160-189
73-86
3
4
5
6
7
7
8
9
9
10
10
11
12
190-219
86-99
4
5
6
7
7
8
9
9
10
11
11
12
-
ตาราง 4 พรีโหลดโช้คสำหรับการเดินทางระดับปานกลาง
น้ำหนักผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
16
32
48
64
80
96
112
128
144
160
176
192
208
224
240
กก.
0
7
15
22
29
36
44
51
58
65
73
80
87
94
102
109
น้ำหนักผู้ขับขี่
PRELOAD DOT
ปอนด์
กก.
100-123
45-56
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
124-147
56-67
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
13
148-171
67-78
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
-
172-195
78-89
4
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
196-219
89-99
5
6
7
8
8
9
10
10
11
12
12
13
13
-
-
-
ตาราง 5 พรีโหลดโช้คสำหรับการเดินทางระดับสูง
น้ำหนักผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
18
36
54
72
90
108
126
144
162
180
198
216
234
กก.
0
8
16
25
33
41
49
57
65
73
82
90
98
106
น้ำหนักผู้ขับขี่
PRELOAD DOT
ปอนด์
กก.
116-141
53-64
1
2
3
4
5
6
7
8
9
10
11
11
12
13
142-167
64-76
2
3
4
5
6
7
8
9
10
11
11
12
13
-
168-193
76-88
3
4
5
6
7
8
9
10
11
11
12
13
-
-
194-219
88-99
4
5
6
7
8
9
10
11
11
12
13
-
-
-
ตาราง 6 พรีโหลดช๊อค: 1200 Roadster (XL1200CX)
น้ำหนักของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
lb
0
25
50
75
100
125
150
175
200
225
กก.
0
11
23
34
45
57
68
80
91
102
น้ำหนักผู้ขับขี่
PRELOAD DOT
lb
กก.
88-124
40-56
1
2
3
4
5
6
7
8
9
10
125-161
57-73
2
3
4
5
6
7
8
9
10
11
162-198
74-90
3
4
5
6
7
8
9
10
11
12
199-235
91-107
4
5
6
7
8
9
10
11
12
-
การปรับโช้ค
คำเตือน
ปรับโช้คอัพทั้งสองข้างให้เท่าๆ กัน การปรับอย่างไม่เหมาะสมอาจมีผลลบต่อความเสถียรและการควบคุม ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00036b)
หมายเหตุ
หากต้องการป้องกันมิให้แหวนปรับและแหวนล็อกได้รับความเสียหาย อย่าใช้ประแจชนิดอื่นที่นอกเหนือไปจากที่ให้มากับมอเตอร์ไซค์ของคุณ
  1. ถอดที่นั่งออก ดู ส่วน กระบวนการบริการ → ที่นั่ง
  2. ดู รูปภาพ 3 ยกสลักขึ้น (2) และเอาประแจเลื่อน (1) ออกมาจากซองยึดประแจเลื่อน
1ประแจเลื่อน
2สลัก
3เบาะนั่งเดี่ยว
4เบาะตอนเดียวสองที่นั่ง
รูปภาพ 3 ซองยึดประแจเลื่อน
คำเตือน
หลีกเลี่ยงการเสียหายของโช้ค โปรดแน่ใจว่าเกลียวของโช้คนั้นมีความสะอาดและปราศจากเศษสิ่งสกปรกใดๆ ก่อนทำการคลายหรือขันน็อตปรับโช้คให้แน่น (00646b)
  1. หากจำเป็น ให้ทำความสะอาดเกลียวบนโช้คอัพเสียก่อน
  2. ดู รูปภาพ 4 ใช้ประแจเลื่อนหมุนแหวนล็อกด้านบนทวนเข็มนาฬิกา (1) เพื่อปลดล็อกแหวนดังกล่าว
    3. หมายเหตุ
    ดู รูปภาพ 2 หมุนแหวนปรับตัวล่างตามเข็มนาฬิกา (3) เพื่อเพิ่มพรีโหลด หมุนแหวนปรับตัวล่างทวนเข็มนาฬิกาเพื่อลดพรีโหลด
  3. ดู รูปภาพ 4 ใช้ประแจเลื่อน (2) หมุนแหวนปรับตัวล่างตามจำนวนจุดที่แนะนำ
    4. หมายเหตุ
    ดู รูปภาพ 2 นับย้อนลงจากจุดบนสุด (2) ของสเกลจุดโช้ค ไปหาจุดพรีโหลดที่แนะนำ
  4. หมุนแหวนล็อกตัวบนเพื่อปรับให้ตรงกับจุดพรีโหลดที่แนะนำ (3)
  5. ปิดครึ่งหนึ่งของจุดพรีโหลดที่แนะนำ (4) ด้วยแหวนล็อกตัวบน
  6. ใช้ประแจขันแหวนปรับตัวล่างให้แน่นเข้าหาแหวนล็อกตัวบน (5)
  7. ปรับโช้คอัพด้านตรงข้ามให้มีจุดพรีโหลดเหมือนกัน
  8. เก็บประแจเลื่อนไว้ในซองยึดประแจเลื่อนซึ่งอยู่ใต้ที่นั่ง
  9. ติดตั้งที่นั่ง: ดู ส่วน กระบวนการบริการ → ที่นั่ง

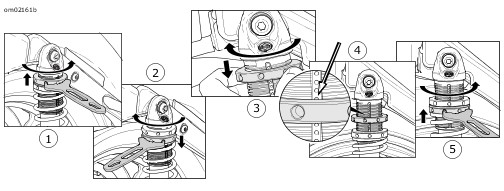

1คลายแหวนล็อกด้านบน
2หมุนแหวนปรับให้ต่ำกว่าจุดที่แนะนำ
3หมุนแหวนล็อกด้านบนเข้าหาจุด
4ปรับแหวนล็อกด้านบนให้ตรงกับจุด
5ขันแหวนปรับด้านล่าง
รูปภาพ 4 การปรับตั้งพรีโหลด
