Demontering
VARNING
För att förhindra att motorcykeln startas oavsiktligt, vilket kan leda till dödsfall eller allvarliga skador, ska du ta bort huvudsäkringen innan du fortsätter. (00251b)
OBS!
När en lampa måste bytas, använd då endast de lampor som finns att få tag på hos din Harley-Davidson-återförsäljare. En lampa med felaktig effekt kan orsaka problem i elsystemet. (00209a)
  1. Ta bort huvudsäkringen. Se Underhållsprocedurer → Säkringar.
  2. För Model Iron 1200 (XL1200NS): Se Underhållsprocedurer → Strålkastarinställning.
    1. Ta bort strålkastarskärmen.
  3. Se Figur 2. Lossa skruven till strålkastarsargen (4). Lossa strålkastarsargen.
  4. Stötta upp lampglas och lampreflektor.
  5. Se Figur 1. Tryck in hållarna på sidan av kontakten (1) och dra bort kontakten från glödlampan.
  6. Dra gummitätningen (2) bakåt.
  7. Tryck öglan (3) på stoppbygeln (4) nedåt och åt en sida. På så sätt frigör du klämmans fria ände från metallspärren. Vrid klämman uppåt. Avlägsna glödlampan från glaset och reflektorn.
1Frigör fliken
2Gummiskydd
3Ögla
4Fästklämma
Figur 1. Strålkastare
Montering
VARNING
Behandla lamporna varsamt och använd för säkerhets skull ögonskydd. Strålkastarlamporna innehåller halogengas under tryck, vilket kan orsaka allvarlig ögonskada om en lampa går sönder. (00062b)
OBS!
Vidrör aldrig en kvartsglödlampa. Fingeravtryck sätter sig på glaset och förkortar lampans livslängd. Använd ett papper eller en trasa när du håller i lampan. Om du inte gör så kan lampan skadas. (00210b)
1. Rikta in glödlampans flikar mot spåren i reflektorn. Sätt i glödlampan.
2. Se Figur 1. Rotera stoppbygeln nedåt mot glödlampans fläns. Tryck vajeröglan ned och in tills klämmans fria ände hakar fast i metallspärren.
3. Se Figur 2. Passa in gummitätningens ÖVRE pil mot reflektorns pil (1). Installera gummitätningen över glödlampans kontakt. Tryck ut luften ur gummitätningen så att den tätar över lampglaset och reflektorenheten.
4. Installera kontakten.
5. Kontrollera att adapterringen (2) sitter på plats med de två flikarna på ringen i de två glödlamporna i strålkastaren.
6. Passa in reflektorns flik mot spåret (3) i insidan av adapterringen.
7. För modell 1200 Custom (XL1200C): Montera gummipackningen (fingerpackning) (5).
8. Sätt i strålkastarsargen och rotera den medurs så att den låser fast på lampglaset/reflektorn.
9. Alla förutom 1200 Custom (XL1200C): Montera skruven (4) och muttern. För modell 1200 Custom (XL1200C): Montera skruven (4).
10. Dra åt skruven.
Åtdragning: 1,0–1,6 N·m (9–14 in-lbs)
11. Sätt tillbaka huvudsäkringen. Se Underhållsprocedurer → Säkringar.
VARNING
Se till att all belysning och alla kontakter fungerar ordentligt innan du kör motorcykeln. Om du inte syns bra i trafiken kan det resultera i dödsfall eller allvarliga personskador. (00316a)
12. Kontrollera att strålkastaren lyser.
13. Rikta in helljuset. Se Underhållsprocedurer → Strålkastarinställning.
14. För modellen Iron 1200 (XL1200NS): Montera strålkastarskärmen. Se Underhållsprocedurer → Strålkastarinställning.

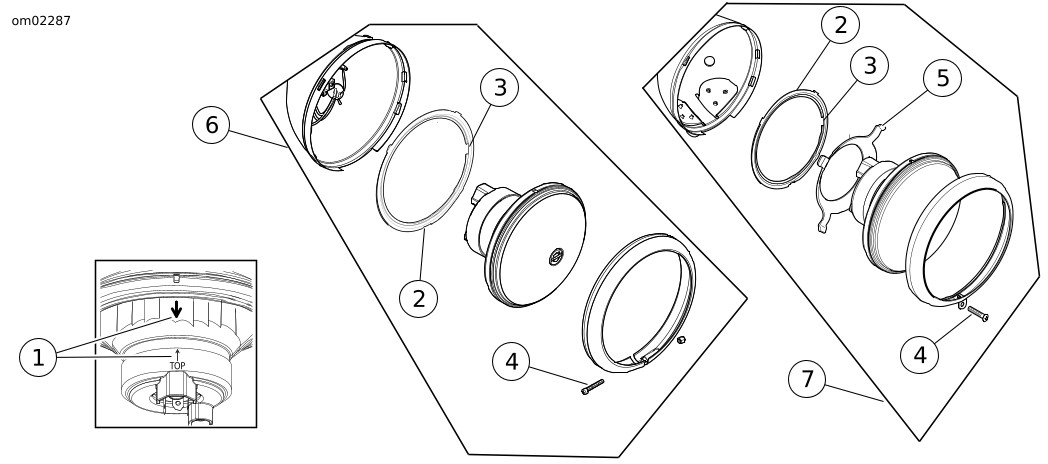

1Pilar
2Tätningsring
3Spår
4Skruv
5Fingerpackning
6Alla förutom 1200 Custom (XL1200C)
71200 Custom (XL1200C)
Figur 2. Strålkastarenhet
