Қауіпті жылтылдайтын 4 жолды жарық дабылы
1 суреті көріңіз. 4 жолмен жыпылықтайтын режимде мотоциклді қалдыру үшін осы қосқышты пайдаланыңыз. Шамдар көмегімен мотоциклді құлыптаулы оталдыру қосқышымен қалдыруға болады. 1 кестесі қараңыз.
- IGNITION (Оталдыру) немесе ACC (Керек-жарақ) күйіндегі оталдыру қосқышымен 4 жақты жарық дабылдарын белсендіру үшін қауіпті ескерту үшбұрышын басыңыз.
- Оталдыру қосқышын өшіріңіз. 4 жақты жарық дабылдары 2 сағаттай немесе жүргізушімен болдырмағанға дейін жыпылықтайды.
- Болдырмау үшін оталдыру қосқышын ACC (Керек-жарақ) немесе IGNITION (Оталдыру) күйіне бұраңыз. Іске қосу қосқышы үстіндегі ескерту үшбұрышын басыңыз.
ЕСКЕРТПЕ
Қауіпсіздік үлгілері: 4 жақты жарық дабылдарын қосу кезінде және жарық дабылдарын болдырмау кезінде пульт болуы қажет.
Іске қосу
1 суреті көріңіз. Оң жақ рульдік басқару блогындағы іске қосу ауыстырып-қосқышы қосылады. 1 кестесі қараңыз.
- OFF/RUN (Өшіру/Іске қосу) қосқышын RUN (Іске қосу) күйіне ауыстырыңыз. Берілістер қорабын нейтрал күйге бұрыңыз. Нейтрал (жасыл) индикаторы жанады. Көріңіз Жұмыс → Қозғалтқышты іске қосу.
- Оталдыру ауыстырып-қосқышын IGNITION (Оталдыру) күйіне бұрыңыз. Стартер моторын іске қосу үшін іске қосу қосқышын басыңыз.
- Стартер белсендірілген кезде аккумулятор жүктемесін азайту үшін фара өшеді.
- Егер қозғалтқыш іске қосылмаса, стартер моторы 5 секунд жұмыс істеп, одан кейін тоқтайды. Іске қосу қосқышын босатыңыз. Әрекетті қайталау үшін іске қосу қосқышын басыңыз. Қозғалтқышты бірнеше сәтсіз іске қосу әрекетінен кейін Harley-Davidson дилеріне хабарласыңыз.
ЕСКЕРТПЕ
Қозғалтқышты өшіру
1 суреті көріңіз. Қозғалтқышты өшіру үшін OFF (Өшіру) ауыстырып-қосқышын басыңыз. 1 кестесі қараңыз.
Қозғалтқышты өшіргеннен кейін. Электрлік қуатты ажырату үшін оталдыру қосқышын OFF (Өшіру) күйіне бұрыңыз.
Қозғалтқышты іске қосу
Үйкелме бұрама
ЕСКЕРТУДроссельді орнататын бұраманы қозғалтқыш бос жүріске автоматты түрде оралмайтын жерге бекітпеңіз. Шамадан тыс бекіту салдарынан өлім не ауыр жарақат алу жағдайларын тудыратын көлікті басқаруды жоғалтуға әкелуі мүмкін. (00031b)
1 суреті көріңіз. Жүргізушінің ұзақ сапарда шаршауын азайту үшін серіппе жүктелген дроссельді орнататын бұрама (4) дроссельдік жапқышты қысу қысқышы астында орналасқан. Дроссельді орнататын бұрама қалыпты тоқтату жағдайында пайдаланылмауы керек және жұмыс жағдайларға өтіңіз.
Қайтару керілісі: Дроссельді орнататын бұраманы босатсаңыз, қысу орнынан қолды алған кезде дроссельдік жапқыш өшірулі күйге оралады.
Айналдыру керілісі: Қысу күшін арттыру үшін дроссельдік жапқышты реттеу бұрамасын бұраңыз. Дроссельдік жапқыш қозғалыстағы ылғалдау әсерін қамтамасыз етеді.
Оң жақ бұрылыс сигналы
Белсендіру:1 суреті көріңіз. Оң жақ бұрылыс дабылын белсендіру үшін оң жақ бұрылыс дабылының ауыстырып-қосқышын басыңыз. 1 кестесі қараңыз.
Болдырмау: Оң жақ бұрылыс сигналын болдырмау үшін оң жақ бұрылыс сигналы қосқышын басыңыз. Қосымша операция үшін келесі бөлімді көріңіз Басқару құралдары және индикаторлар → Бұрылыс сигналы қосқышының жұмысы.
ЕСКЕРТПЕ
Алдыңғы бұрылыс сигналы шамдары қосылатын шамдар ретінде жұмыс істейді. Бұл мүмкіндік барлық нарықтарда қолжетімсіз болуы мүмкін.
| 1 | Қауіп |
| 2 | Өшіру |
| 3 | Іске қосу |
| 4 | Үйкелме бұрама |
| 5 | Оң жақ бұрылыс сигналы |
| 6 | Іске қосу |

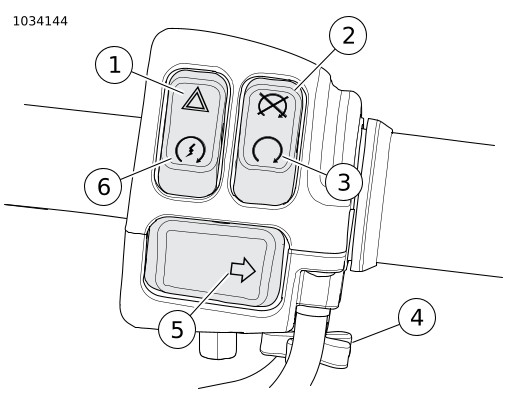

1 суреті. Оң жақ басқару модулі
1 кестесі. Оң жақ басқару құралы қосқыштары
ҚОСҚЫШ | АТЫ | ҚЫЗМЕТ |
|---|---|---|
 | Қауіп | 4 жақты дабыл жарықтарын белсендіру үшін қосқышты басыңыз. |
 | Іске қосу | Қозғалтқышты оталдыру үшін ауыстырып қосқышты басыңыз. |
 | Өшіру | Қозғалтқышты тоқтату немесе қозғалтқыштың іске қосылуын болдырмау үшін өшіру күйі ауыстырып қосқышын басыңыз. |
 | Іске қосу | Қозғалтқышты іске қосу үшін ауыстырып қосқышты іске қосу күйіне басыңыз. |
 | Оң жақ бұрылыс индикаторы | Оң жақ бұрылыс сигналын беру үшін ауыстырып қосқышты басыңыз. |
