Maak uzelf vertrouwd met de locatie van alle bedieningselementen en serviceonderdelen van uw motorfiets.
OPMERKING
De afbeeldingen zijn slechts voor algemeen gebruik bedoeld. De bedieningselementen en service-onderdelen zijn weergegeven op algemene plaatsen en komen niet overeen met een specifiek model of specifieke motorfiets.
Harley-Davidson behoudt zich het recht voor specificaties, uitrusting of ontwerpen zonder voorafgaande kennisgeving en zonder verdere verplichtingen te wijzigen.
Raadpleeg Afbeelding 1 voor bedieningselementen voor de bestuurder en serviceonderdelen die zittend toegankelijk zijn.
Raadpleeg Afbeelding 2 voor bedieningselementen voor de bestuurder en serviceonderdelen die toegankelijk zijn vanaf de rechterzijde.
Raadpleeg Afbeelding 3 voor bedieningselementen voor de bestuurder en serviceonderdelen die toegankelijk zijn vanaf de linkerzijde.

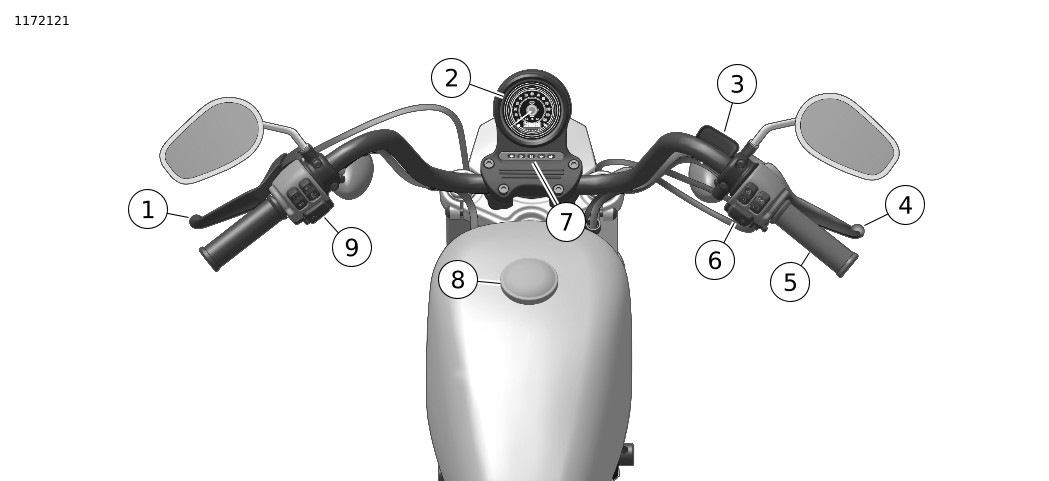

| 1 | Koppelingshendel |
| 2 | Snelheidsmeter/kilometerteller |
| 3 | Remvloeistofreservoir voor |
| 4 | Voorremhendel |
| 5 | Draaigreep gashendel |
| 6 | Rechter stuurbedieningselement |
| 7 | Controlelampen |
| 8 | Brandstofdop |
| 9 | Linker stuurbedieningselement |
Afbeelding 1. Bedieningselementen en serviceonderdelen (standaard)

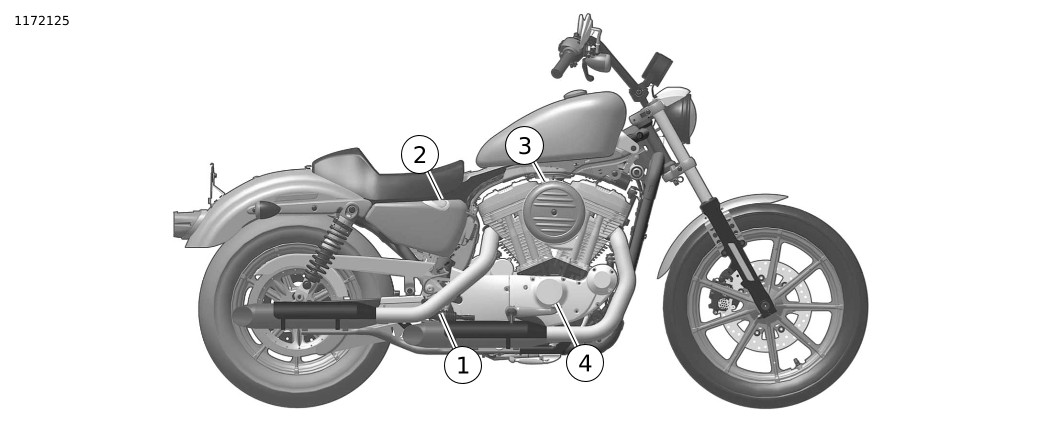

| 1 | Remvloeistofreservoir achter |
| 2 | Olievuldop/peilstok |
| 3 | Luchtfilter |
| 4 | Achterrempedaal |
Afbeelding 2. Bedieningselementen en serviceonderdelen (standaard)

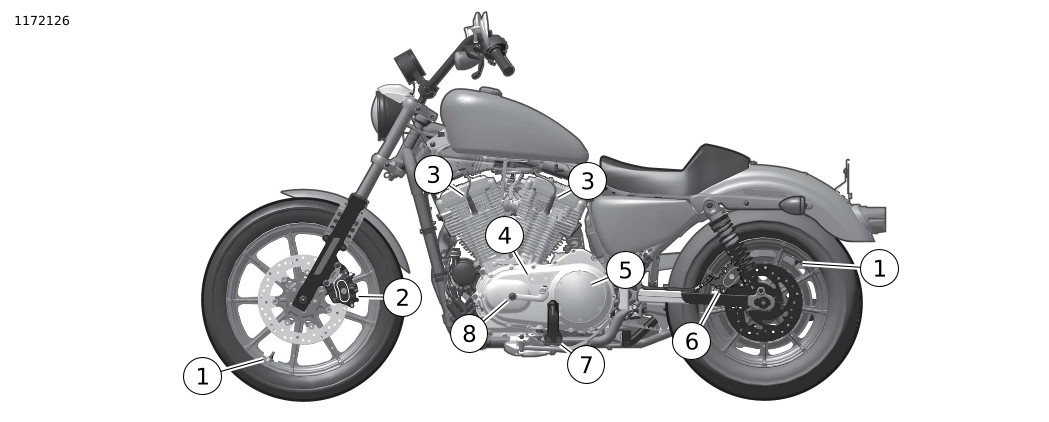

| 1 | Luchtdrukklep |
| 2 | Remklauw voor |
| 3 | Bougie |
| 4 | Inspectiedeksel van primaire ketting |
| 5 | Koppelingsdeksel |
| 6 | Remklauw achter |
| 7 | Zijstandaard |
| 8 | Schakelpedaal |
Afbeelding 3. Bedieningselementen en serviceonderdelen (standaard)
