Modellen XL1200C, XL1200CX, XL1200X, XL1200XS
| 1. | Voer de horizontale afstelling uit: a. Zie Afbeelding 1. Draai de horizontale afstelschroef (3) los. b. Draai de koplamp zo ver naar rechts of links als nodig is tot de lichtstraal recht naar voren wijst. c. Haal de klembout voor horizontale afstelling aan met: Koppel: 40,7–47,5 N·m (30–35 ft-lbs) Horizontale koplampafstelling: XL1200C, XL1200CX, XL1200X, XL1200XS | |
| 2. | Voer de verticale afstelling uit: a. Draai de borgmoer (1) los voor de verticale afstelschroef. b. Kantel de koplamp omhoog of omlaag om deze op een horizontale lijn op de muur te richten. c. Draai de borgmoer van de koplamp vast. Koppel: 40,7–47,5 N·m (30–35 ft-lbs) Verticale koplampafstelling: XL1200C, XL1200CX, XL1200X, XL1200XS |
| 1 | Borgmoer |
| 2 | Verticale afstelbout |
| 3 | Horizontale afstelbout |
Afbeelding 1. Koplampafstelling: XL1200C, XL1200CX, XL1200X, XL1200XS
XL883L, XL883N, XL1200T-modellen
| 1. | Zie Afbeelding 2. Verwijder de klikplug (1) bovenop de koplampsteun (2). | |
| 2. | Draai de klemmoer (3) van de koplamp gedeeltelijk los. | |
| 3. | Kantel de koplamp omhoog of omlaag om deze op een horizontale lijn op de muur te richten. Draai deze tegelijkertijd naar rechts of links om de straal recht vooruit te richten. | |
| 4. | Haal de klemmoer van de koplamp aan nadat de lamp correct is afgesteld. Koppel: 13,6–27,1 N·m (120–240 in-lbs) Klemmoer koplamp: XL883L, XL883N, XL1200T | |
| 5. | Monteer de klikplug. |
| 1 | Klikplug |
| 2 | Koplampsteun |
| 3 | Klemmoer |
Afbeelding 2. Koplampafstelling: XL883L, XL883N, XL1200T
XL1200NS
| 1. | Zie Afbeelding 3. Verwijder de bouten (7) en onderlegringen (6) van de klep. | |
| 2. | Haal de koplampklep (1) uit de koplampklepbeugel (2). | |
| 3. | Verwijder de bout (3) en onderlegring (4). | |
| 4. | Draai de klemmoer (5) van de koplamp gedeeltelijk los. | |
| 5. | Kantel de koplamp omhoog of omlaag om deze op een horizontale lijn te richten. Draai deze tegelijkertijd naar rechts of links om de straal recht vooruit te richten. | |
| 6. | Haal de klemmoer van de koplamp aan nadat de lamp correct is afgesteld. Koppel: 13,6–27,1 N·m (120–240 in-lbs) Klemmoer koplamp: XL1200NS | |
| 7. | Monteer de onderlegring (4) en de bout (3). Haal de bouten aan. Koppel: 4,5 N·m (40 in-lbs) Bout voor de koplamp | |
| 8. | Monteer de kopkampklep. a. Lijn de klep uit met de beugel. b. Monteer de onderlegringen (6) en de bouten (7). Haal de bouten aan. Koppel: 4,5 N·m (40 in-lbs) Klepbouten |
| 1 | Koplampklep |
| 2 | Koplampklepsteun |
| 3 | Bout |
| 4 | Onderlegring |
| 5 | Koplampklemmoer |
| 6 | Onderlegring klep (3) |
| 7 | Klepbout (3) |

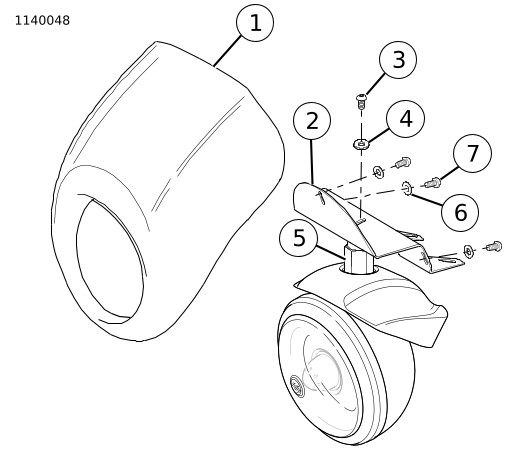

Afbeelding 3. Koplampafstelling: XL1200NS
