Спидометр
ЕСКЕРТУ
Жолға және жағдайларға сәйкес жылдамдық деңгейлерінде жүріңіз және жылдамдық шегінен жоғары деңгейде ешқашан жүргізбеңіз. Артық жылдамдық көлікті басқару мүмкіндігін жоғалтуға әкеліп, өлімге немесе ауыр жарақатқа себеп болады. (00008a)
1 суреті және 2 суреті бөлімдерін көріңіз. Спидометр сағатына жүрген көлік жылдамдығын милямен (АҚШ) немесе сағатына километрмен (халықаралық) тіркейді.
Кішкене кідірістен кейін құрал артқы шамын жағады. Артқы шам қоршаған орта жарығы өзгерген (мысалы, туннель арқылы өткенде) кезде кішкене өзгеруі мүмкін.
Тахометр
ХАБАРЛАНДЫРУ
ПАЙДАЛАНУ ҰСЫНЫСТАРЫ бөлімін көріңіз. Қозғалтқышты ПАЙДАЛАНУ (тахометрдегі қызыл аймақ) бөлімінде көрсетілгендей максималды қауіпсіз RPM мәнінен жоғары болған кезде пайдаланбаңыз. RPM жоғары механизмге қосу арқылы немесе дроссельдік жапқыш санын азайту арқылы төмендетіңіз. RPM көлемін төмендетпеу жабдықтың зақымдалуына алып келуі мүмкін. (00159a)
1 суреті және 2 суреті бөлімдерін көріңіз. Тахометр минутына болатын айналыммен (RPM x 100) қозғалтқыш жылдамдығын өлшейді.
Жанармай деңгейін өлшеуіш
Жанармай деңгейін өлшеуіш жанармай багіндегі жанармайдың шамамен алғандағы көлемін көрсетеді.
FLRT: Жанармай деңгейін өлшеуіш жанармай багінің сол жағында орналасқан. Басқару құралдары және индикаторлар → Отын толтырғыш қақпағы көріңіз.
FLHTCUTG: 1 суреті көріңіз. Жанармай деңгейін өлшеуіш құралдар тақтасында болады.
Вольтметр: FLHTCUTG
1 суреті көріңіз. Вольтметр электр жүйенің кернеуін көрсетеді және алдыңғы панельде орналасқан. 1500 rpm артық жұмыс істейтін қозғалтқышпен вольтметр толық зарядта 13,0-14,5 вольтті тіркеуі қажет.
Көлік туралы мәлімет: FLHTCUTG
Қосымша көлік туралы мәліметті көлік туралы мәлімет қосқышын басу арқылы ақпарат жүйесінде көрсетуге болады. Басқару құралдары және индикаторлар → Бақылау Қолы көріңіз.

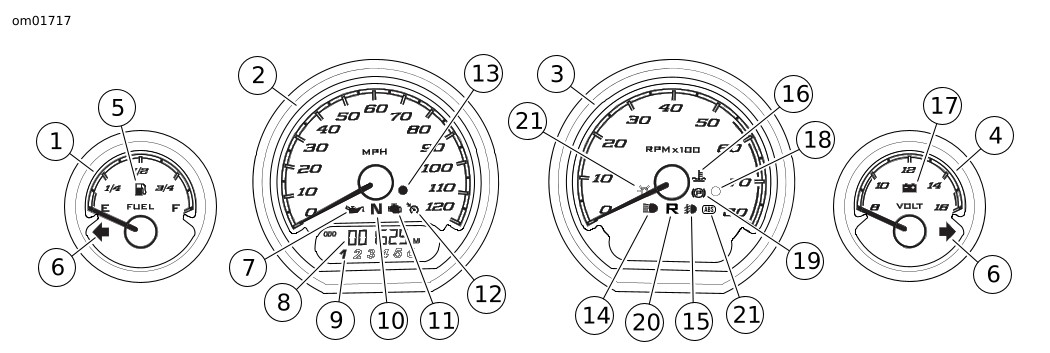

1Жанармай деңгейін өлшеуіш
2Спидометр
3Тахометр
4Вольтметр
5Жанармай деңгейі төмен екенін көрсететін шам
6Сигнал индикаторы шамын қосу
7Май қысымы шамы
8Одометр терезесі
9Механизм индикаторы
10Бейтарап шам
11"Check Engine" (индикатор қозғалтқыш) индикаторы
12Круиз-бақылау шамы
13Электр жүйесі шамы (қауіпсіздік шамы)
14Алыс жарық фарасының шамы
15Қосымша/тұманға қарсы фарасы индикаторының шамы (Отандық, Жапония)
16Қозғалтқыштың салқындататын сұйықтығы температурасы шамы
17Аккумулятор батареясының отыру шамы
18Жарық датчигі (индикатор емес)
19Тұрақ тежегішінің шамы
20Артқа жүру шамы
21Бұл үлгілерде пайдаланылмайды
1 суреті. Құралдар: FLHTCUTG
1Спидометр
2"Check Engine" (индикатор қозғалтқыш) индикаторы
3Жанармай деңгейі төмен екенін көрсететін шам
4Аккумулятор батареясының отыру шамы
5Круиз-бақылау шамы
6Электр жүйесі шамы (қауіпсіздік шамы)
7Одометр терезесі
8Сигнал индикаторы шамын қосу
9Алыс жарық фарасының шамы
10Бейтарап шам
11Май қысымы шамы
12Тұрақ тежегішінің шамы
13Артқа жүру шамы
14Бұл үлгілерде пайдаланылмайды
2 суреті. Құралдар: FLRT
