См. Регламент технического обслуживания → Периодичность регулярного технического обслуживания → Периодичность регулярного технического обслуживания: Модели Trike 2015 года . Проверяйте уровень тормозной жидкости и степень износа тормозных колодок и дисков/роторов с требуемой периодичностью.
Тормозная жидкость
ПРЕДУПРЕЖДЕНИЕ
Перед снятием очистите крышку заливной горловины. Используйте только тормозную жидкость DOT 4 из герметичного контейнера, вскрытого непосредственно перед доливкой. Загрязнение рабочей жидкости может снизить эффективность выключения тормозов или сцепления, что может привести к серьезным травмам или гибели людей. (00504d)
ПРЕДУПРЕЖДЕНИЕ
Контакт с тормозной жидкостью DOT 4 Brake Fluid может привести к серьезным последствиям для здоровья. Отсутствие надлежащих средств индивидуальной защиты кожи и глаз может привести к серьезным травмам или гибели людей.
  • При вдыхании: сохраняйте спокойствие, выйдите на свежий воздух, обратитесь за медицинской помощью.
  • При попадании на кожу: снимите загрязненную одежду. Незамедлительно начните промывать кожу большим количеством воды в течение 15-20 минут. При развитии раздражения обратитесь за медицинской помощью.
  • При попадании в глаза: промывайте глаза под проточной водой в течение не менее 15 минут, при этом держите глаза открытыми. При развитии раздражения обратитесь за медицинской помощью.
  • При проглатывании: прополоскайте рот и выпейте большое количество воды. Не вызывайте рвоту. Контроль при работе с ядом контактного действия. Незамедлительно обратитесь за медицинской помощью.
  • Более подробную информацию см. в паспорте безопасности вещества на sds.harley-davidson.com
(00240e)
УВЕДОМЛЕНИЕ
Тормозная жидкость DOT 4 может повредить окрашенные поверхности и внешние панели при контакте с ними. Обязательно соблюдайте меры предосторожности и обеспечивайте защиту поверхностей от проливов при выполнении работ на тормозной системе. Пренебрежение данным указанием может привести к повреждению декоративных покрытий мотоцикла. (00239c)
УВЕДОМЛЕНИЕ
Не допускайте попадания грязи и твердых частиц в бачок главного тормозного цилиндра. Наличие грязи или мусора в бачке может привести к сбоям в работе и повреждению оборудования. (00205c)
  1. См. Рисунок 1 и Рисунок 2. Проверьте уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра. Откатите мотоцикл на плоскую, ровную площадку. Поверните руль таким образом, чтобы главный тормозной цилиндр расположился горизонтально.
ПРИМЕЧАНИЕ
  • При отсутствии утечек тормозной жидкости нет необходимости ее доливать. Низкий уровень жидкости говорит о вероятном износе тормозных колодок и необходимости их замены. После замены колодок уровень жидкости восстановится.
  • Используйте только тормозную жидкость DOT 4 и заменяйте ее каждые 2 года. Проконсультируйтесь у дилера Harley-Davidson.
  1. Проверьте жесткость работы рычага переднего тормоза и педали заднего тормоза. Нежесткая работа тормозов свидетельствует о необходимости прокачки тормозной системы.

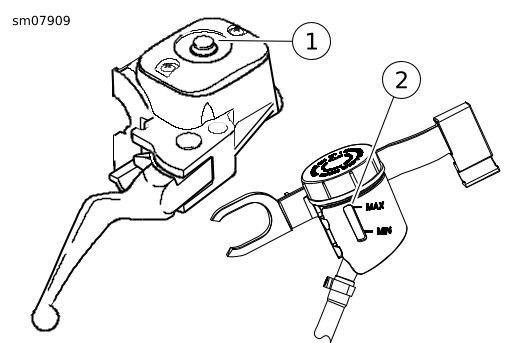

1Бачок переднего главного тормозного цилиндра
2Бачок заднего главного тормозного цилиндра
Рисунок 1. Смотровые окошки уровня тормозной жидкости (FLHTCUTG)
1Бачок переднего главного тормозного цилиндра
2Бачок заднего главного тормозного цилиндра
Рисунок 2. Смотровые окошки уровня тормозной жидкости (FLRT)
Тормозные колодки
ПРЕДУПРЕЖДЕНИЕ
Проверяйте тормозные колодки на предмет износа в соответствии с интервалами технического обслуживания. При тяжелых условиях эксплуатации (в гористой местности, транспортных заторах и т. д.) выполняйте проверки чаще. Управление мотоциклом с чрезмерно изношенными тормозными колодками может привести к отказу тормозов и повлечь за собой тяжелые травмы или гибель людей. (00052a)
ПРЕДУПРЕЖДЕНИЕ
Для надлежащей и безопасной работы тормозной системы всегда выполняйте замену полного комплекта тормозных колодок. Неправильная работа тормозов может привести к серьезным травмам или гибели людей. (00111a)
ПРЕДУПРЕЖДЕНИЕ
Тормоза играют важную роль в обеспечении безопасности. Для ремонта или замены деталей тормозной системы обращайтесь к дилеру Harley-Davidson. Ненадлежащее обслуживание тормозов может отрицательно повлиять на характеристики торможения и привести к серьезным травмам или гибели людей. (00054a)
ПРЕДУПРЕЖДЕНИЕ
Проводите техническое обслуживание тормозов в соответствии с установленными интервалами. Несоблюдение интервалов технического обслуживания может отрицательно повлиять на характеристики торможения и привести к серьезным травмам или гибели людей. (00055a)
ПРЕДУПРЕЖДЕНИЕ
Проверьте центровку колес и тормозных суппортов. Движение с расцентрованными колесами и тормозными суппортами может привести к загибанию тормозных дисков, потере управляемости, серьезным травмам и гибели людей. (00050a)
Компания Harley-Davidson устанавливает на новые мотоциклы тормозные колодки из оптимальных фрикционных материалов доступных на рынке. Они подбираются с целью обеспечить наилучшие характеристики торможения в сухих и влажных условиях, либо в условиях сильного нагрева. В процессе работы колодки обеспечивают эффективность торможения, превышающую все ныне действующие требования. Тем не менее, при определенных условиях во время торможения может появляться шум. Это нормально для данного фрикционного материала.
  1. См. Рисунок 3. Проверьте состояние тормозного диска или ротора при его вращении. Диск/ротор должен быть расположен точно внутри тормозного суппорта.
  2. Измерьте толщину фрикционного материала тормозной колодки. Износ колодок не всегда происходит равномерно. Проверьте каждую тормозную колодку.
  3. На задних тормозных колодках предусмотрены выступы, указывающие на степень износа тормозных колодок. Можно визуально проверять степень износа задних колодок, не снимая задние колеса. См. Рисунок 4. Сравните положение торцов выступов (2) и поверхности внешнего кронштейна суппорта (1). Если выступ расположен вровень или ниже поверхности, обратитесь к дилеру Harley-Davidson.
  4. См. Таблица 1. Если толщина фрикционного материала тормозной колодки минимальна, либо меньше минимума, замените колодки. Всегда заменяйте тормозные колодки парой. Обратитесь к дилеру Harley-Davidson.

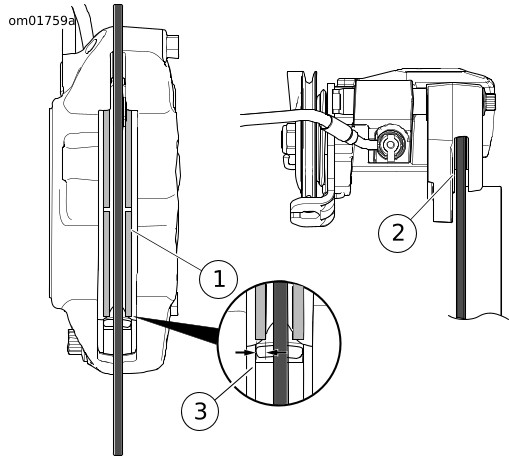

1Передний тормоз
2Задний тормоз
3Толщина фрикционного материала тормозных колодок
Рисунок 3. Фрикционный материал тормозов

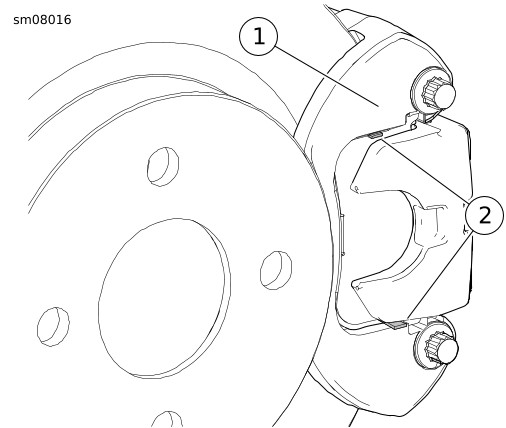

1Поверхность кронштейна суппорта
2Выступы
Рисунок 4. Проверка задних тормозных колодок
Таблица 1. Минимальная толщина фрикционного материала тормозных колодок
ТОРМОЗ
мм
дюймы
Передний
1,02
0,040
Задний
1,02
0,040
