Lahti ühendamine ja eemaldamine
| 1. | Eemaldage iste. | |
| 2. | Vt Joonis 1. Vabastage ECM (1) ülemiselt treilerilt. Liigutage see eest. | |
| 3. | Kui olemas, liigutage puhastussolenoidi (2) ettepoole, et vabastada ülemine treiler. Vabastage HFSM-antenn (3) ülemiselt treilerilt ja viige see eest. | |
| 4. | Vabastage ühendajad (7) ülemise treileri ankrust. | |
| 5. | Eemaldage pingutid (5). | |
| 6. | Lõigake kaablivitsad (4) läbi. Liigutage juhtmestikku, et ülemise treileri jaoks tekiks ruumi. | |
| 7. | Lükake ülemist treilerit ettepoole, et vabastada treileri esiosa kinnihoidmise klambrist. Tõstke ja eemaldage ülemine treiler. | |
| 8. | Vabastage turvasüsteem. Vt TURVASÜSTEEM → Toite lahti ühendamine. | |
 HOIATUS!Ühendage esmalt lahti aku negatiivne (–) kaabel. Kui positiivne (+) kaabel puutub maandusega kokku siis, kui negatiivne (–) kaabel on ühendatud, võivad sellest tulenevad sädemed põhjustada aku plahvatamise, mis võib omakorda põhjustada surma või raskete vigastustega lõppeva õnnetuse. (00049a) | ||
| 9. | Vt Joonis 2. Ühendage mõlemad aku kaablid lahti, negatiivne kaabel esimesena. | |
| 10. | Tõmmake tõsterihma (1) üles, et kergitada akut. Kui aku on piisavalt kaugel, et saada hea haare, haarake akust ja eemaldage. |

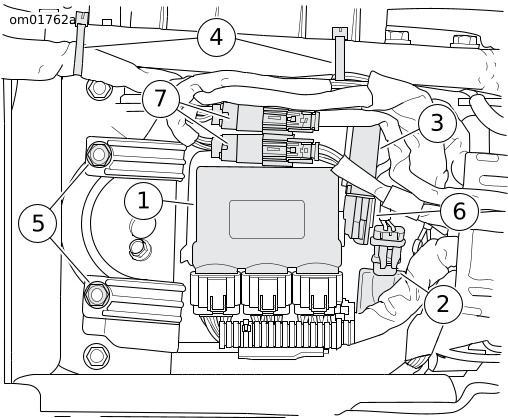

| 1 | ECM |
| 2 | Puhastussolenoid (kui olemas) |
| 3 | HFSM-antenn (kui olemas) |
| 4 | Kaablivitsad |
| 5 | Pinguti |
| 6 | Kinnihoidja (ei ole nähtav) |
| 7 | Ühendajad |
Joonis 1. Ülemine treiler
| 1 | Tõsterihm |
| 2 | Positiivne klemm |
| 3 | Negatiivne klemm |
Joonis 2. Akukorpus
Paigaldamine ja ühendamine
| 1. | Liigutage tõsterihma tahapoole üle akualuse põhja, seejärel üles ning üle raami ristmembraani. | |
| 2. | Vt Joonis 2. Asetage aku alusele, klemmikülg ettepoole. | |
TEADE Ühendage kaablid aku õigete klemmide külge. Valesti ühendamine võib kahjustada mootorratta elektrisüsteemi. (00215a) HOIATUS!Ühendage esmalt aku positiivne (+) kaabel. Kui positiivne (+) kaabel puutub maandusega kokku siis, kui negatiivne (–) kaabel on ühendatud, võivad sellest tulenevad sädemed põhjustada aku plahvatamise, mis võib omakorda põhjustada surma või raskete vigastustega lõppeva õnnetuse. (00068a) TEADE Ärge akuklemmide polte üle pingutage. Kasutage soovitatavaid pöördemomente. Akuklemmi poltide ülepingutamisel võivad akuklemmid kahjustuda. (00216a) | ||
| 3. | Veenduge, et süütelüliti on väljalülitatud asendis OFF. Ühendage mõlemad aku kaablid, positiivne kaabel esimesena. Pingutage akuklemmi polti momendiga60-70 naeltolli6,8-7,9 Nm. | |
TEADE Hoidke aku puhtana ja katke klemmid korrosiooni vältimiseks kergelt petrooleumiželeega. Kui seda ei tehta, võivad akuklemmid kahjustuda. (00217a) | ||
| 4. | Kandke mõlemale akuklemmile õhuke kiht petrooleumiželeed või elektrikontakti määret ELECTRICAL CONTACT LUBRICANT. | |
| 5. | Voltige tõsterihma ettepoole üle aku. | |
| 6. | Vt Joonis 1. Asetage ülemine treiler asendisse ja rakendage kinnihoidmise klambri riiv. | |
| 7. | Pingutage ülemine treiler raami ristmembraanile kruvidega (5). Pingutage ülemise treileri kruvid momendiga72-96 naeltolli8,1-10,9 Nm. | |
| 8. | Kui kuulub varustusse, rakendage HFSM-antenn (3) ja puhastussolenoid (2) ülemisele treilerile. Veenduge, et kõik ühendajad ja juhtmestik on juhitud allpool puhastussolenoidi kinnituskeelt. | |
| 9. | Kinnitage ühendajad (7) ülemise treileri ankrule. | |
| 10. | Kinnitage ECM (1) ülemisele treilerile. | |
| 11. | Kinnitage juhtmestik raamile kaablivitsadega (4). | |
| HOIATUS! Pärast istme paigaldamist tõmmake istet ülespoole, et veenduda, et see on paigale lukustatud. Lahtine iste võib sõitmise ajal põhjustada juhitavuse kaotamise, mille tagajärg võib olla surm või raskete vigastustega lõppev õnnetus. (00070b) | ||
| 12. | Paigaldage iste. |
