Eemaldamine
| 1. | Vt Joonis 1. Eemaldage kruvi (1) ja kummitihendiga (4) õhupuhasti kate (3). | |
| 2. | Eemaldage kolm kruvi (5), et katte klamber (6) filterelemendi (7) küljest vabastada. | |
| 3. | Eemaldage filterelement. Tõmmake õhutustoru (8) seespoolsest küljest. | |
| 4. | Eemaldage rõhuühtlusti toru rõhuühtlusti poltidest. | |
| 5. | Kontrollige õhutustoru ja liitmike lõikeid, murenemisi, auke või muid mandumise märke. Vahetage välja või parandage vajaduse järgi. | |
 HOIATUS!Ärge kasutage filtri elemendi puhastamiseks bensiini või lahusteid. Tuleohtlikud puhastusvahendid võivad põhjustada sisselaskesüsteemi tulekahju, mis võib põhjustada surma või raskeid vigastusi. (00101a) HOIATUS!Suruõhk võib läbistada nahka ja lendlev praht suruõhust võib põhjustada tõsiseid vigastusi silmale. Kandke turvaprille, kui töötate suruõhuga. Ärge kasutage käsi, et kontrollida õhulekkeid või tuvastada õhuvoolu tugevust. (00061a) | ||
| 6. | Puhastage filtrielement a. Peske paberist/traatvõrgust filtrielementi (ja õhutustorusid) leiges vees pehmetoimelise pesuvahendiga. Ärge lööge filtrielementi mustuse lahti saamiseks vastu kõva pinda. b. Laske filterelemendil õhu käes kuivada või kasutage madala survega suruõhku, puhudes seestpoolt. Ärge kasutage Harley-Davidson®-i paberist/traatvõrgust filtrielemendil õhupuhasti filtri õli. c. Vaadake filterelementi vastu tugevat valgusallikat. Element on piisavalt puhas, kui valgus kumab ühtlaselt läbi elemendi. d. Asendage filtrielement, kui see on kahjustatud või filtrimaterjali ei saa piisavalt puhastada. |
Paigaldamine
MÄRKUS.
Ärge kunagi paigaldage õhupuhastit ilma rõhuühtlusti torudeta. Igasugused karteri kaudu väljuvad aurud võivad olla vastuolus heitgaase puudutavate eeskirjadega.
| 1. | Vt Joonis 1. Paigaldage rõhuühtlusti toru (8) rõhuühtlusti poltidele. | |
| 2. | Sisestage õhutustoru filtrielemendi (7) sisemise poole auku. | |
| 3. | Asetage filtrielement plaadile nii, et lame pool oleks kella 4 asendis. | |
| 4. | Paigaldage katteklamber (6) ja kruvid (5). Pingutage Õhupuhasti katteklambri kruvid108-132 naeltolli12,2-14,9 Nm. | |
| 5. | Veenduge, et kummitihend (4) ei oleks kahjustatud ja paikneks õigesti ümber õhupuhasti katte (3). | |
| 6. | Asetage õhupuhasti kate plaadile. Paigaldage tilk ainet LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (sinine) iga kruvi keermetele. Paigaldage kruvi. Pingutage Paigaldage ainet LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (sinine).Õhupuhasti katte kruvi36-60 naeltolli4,1-6,8 NmPaigaldage ainet LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (sinine).. |
| 1 | Kaane kruvi |
| 2 | Paigaldage kruvi ligipääsu |
| 3 | Kate |
| 4 | Kummist tihend |
| 5 | Katte klambri kruvi (3) |
| 6 | Katte klamber |
| 7 | Filterelement |
| 8 | Õhutustoru |

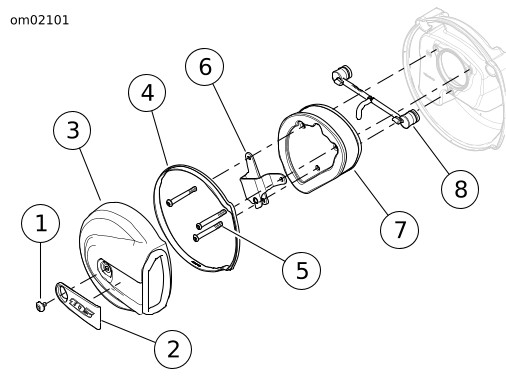

Joonis 1. Õhupuhasti komplekt
