주의사항
조심스럽게 전구를 다루고 보안경을 착용하십시오. 전구에 압력 가스가 들어 있습니다. 따라서 조심해서 다루지 않으면 눈에 심한 부상을 입을 수 있습니다. (00062b)
공지
교환해야 할 경우, Harley-Davidson 공식 딜러에서 구할 수 있는 지정된 실드 빔 유닛 또는 전구만 사용하십시오. 적절하지 않은 와트의 실드 빔 또는 전구를 사용하면 충전 시스템에 문제가 발생할 수 있습니다. (00209a)
분해
주의사항
사망이나 심각한 부상으로 이어질 수 있는 돌발적인 모터사이클의 시동을 방지하려면 작업을 계속 진행하기 전 메인 퓨즈를 분리하십시오. (00251b)
주의사항
부품 분리 전에 위치와 방향을 표시합니다.
  1. 메인 퓨즈를 분리합니다. 정비 절차 → 퓨즈을(를) 참조하십시오.
  2. 그림 1을(를) 참조하십시오. 트림 링 하드웨어(1)를 제거하십시오. 트림 링(2)을 제거하십시오.
  3. 장착 링(3)을 제거하십시오.
  4. 전조등 커넥터(7)를 전구(5)에서 제거하십시오.
  5. LED:LED에는 정비 부품이 포함되지 않습니다. 조립으로 진행하십시오.
  6. 백열등 전구:
    1. 부트(8)를 전조등 렌즈(4) 뒤에서 제거하십시오.
    2. 와이어 고정 클립(6)을 전조등 베이스에서 제거하십시오.
    3. 전구를 전조등 어셈블리에서 제거하십시오.
조립
공지
석영 전구를 손으로 만지지 마십시오. 지문이 유리에 묻으면 전구 수명이 단축됩니다. 종이나 깨끗하고 마른 천으로 전구를 취급하십시오. 이 지침을 무시할 경우 전구가 손상될 수 있습니다. (00210b)
주의사항
새 전구 설치 시 적절한 전기 접촉을 위해 커넥터 접점이 깨끗한지 확인하십시오.
  1. 백열등 전구:
    1. 새 전구를 설치하고 전조등 구성품을 조립하십시오.
    2. 전조등 및 트림 링의 슬롯 및 탭이 정렬되었는지 확인하십시오.
    3. 전조등 렌즈 어셈블리 위에 부트를 설치하십시오.
  2. 전조등 커넥터를 연결하십시오.
  3. 트림 링 및 하드웨어를 설치하십시오.
  4. 점화 스위치가 꺼짐 위치에 있는지 확인하십시오. 메인 퓨즈를 장착합니다.
주의사항
모터사이클을 작동하기 전에 모든 등과 스위치가 올바르게 작동하는지 확인하십시오. 눈에 잘 띄지 않으면 사망이나 심각한 부상으로 이어질 수 있습니다. (00316a)
  1. 모든 램프의 작동을 확인하십시오.
  2. 전조등을 정렬하십시오. 정비 절차 → 전조등 맞춤을(를) 참조하십시오.
1트림 링 하드웨어
2트림 링
3장착 링
4전조등 렌즈
5전구
6와이어 리테이닝 클립
7전조등 커넥터
8부트
9LED 어셈블리

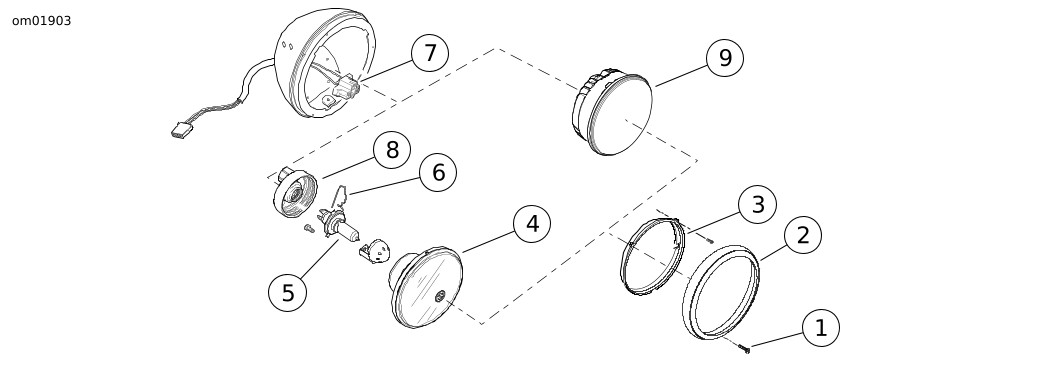

그림 1. 전조등 전구: FLRT
