TWISSIJA
Qandel il-bozza bil-galbu u ilbes l-protezzjoni għall-għajnejn. Il-bozza fiha gass taħt pressjoni li, jekk mhux imqandla b'attenzjoni, tista’ tikkaġuna ħsara serja fl-għajnejn. (00062b)
AVVIŻ
Meta sostituzzjoni hija meħtieġa, uża biss l-unità ta’ beam jew bozza issiġillata, disponibbli mingħand l-aġent tal-Harley-Davidson. Beam jew bozza ssiġillata b’wattage skorrett, jista’ jikkawża problemi fis-sistema tal-iċċarġjar. (00209a)
Żarmar
TWISSIJA
Biex tevita milli l-magna tixgħel b’mod aċċidentali, li jista’ jikkawża mewt jew korriment serju, skonnettja l-fuż ewlieni qabel ma tipproċedi. (00251b)
NOTA
Waqt li qed iżżarma mmarka l-post u l-orjentazzjoni tal-partijiet.
  1. Neħħi l-fjus prinċipali. Ara Taqsima Il-Proċeduri tas-Service → Fjusis.
  2. Ara Figura 1. Neħħi l-ħardwer tat-trim ring (1). Neħħi t-trim ring (2).
  3. Neħħi r-ring ta’ immuntar (3).
  4. Skonnettja l-konnettur tal-fanal ta’ quddiem (7) minn mal-bozza (5).
  5. LED: L-LED ma fihx partijiet li jista’ jingħatalhom service. Ipproċedi biex Tarma.
  6. Bozza inkandexxenti:
    1. Neħħi l-boot (8) minn wara l-lenti tal-fanal (4).
    2. Neħħi l-klippa tal-wajer li qed iżżommha (6) mill-bażi tal-fanal.
    3. Neħħi l-bozza mill-assemblaġġ tal-fanal.
Twaħħil
AVVIŻ
Qatt tmiss il-bozza tal-kwarz. Marki tas-swaba se jinċidu fuq il-ħġieġ u jnaqqsu l-ħajja tal-bozza. Qandel il-bozza b’karta jew ċarruta nadifa u xotta. Nuqqas milli tagħmel hekk jista’ jirriżulta fi ħsara tat-tagħmir. (00210b)
NOTA
Meta tinstalla bozza ġdida, iċċekkja li l-kuntatti tal-konnetturi huma nodfa għal kuntatt tal-elettriku tajjeb.
  1. Bozza inkandexxenti:
    1. Installa l-bozza l-ġdida u waħħal il-komponenti tal-fanal ta’ quddiem.
    2. Iċċekkja li l-islots u t-tabs fil-fanal ta’ quddiem u t-trim ring huma allinjati.
    3. Installa l-boot fuq l-assemblaġġ tal-lenti tal-fanal ta’ quddiem.
  2. Waħħal il-konnettur tal-fanal ta’ quddiem.
  3. Installa t-trim ring u l-ħardwer.
  4. Iċċekkja li l-ignition qiegħed fuq il-pożizzjoni MITFI. Installa l-fjus prinċipali.
TWISSIJA
Kun żgur li d-dwal kollha u l-iswiċċijiet jaħdmu sew qabel ma tħaddem il-mutur. Viżibilità fqira tas-sewwieq tista’ twassal għal mewt jew korriment serju. (00316a)
  1. Iċċekkja l-operazzjoni tal-fanali kollha.
  2. Allinja l-lampa ta’ quddiem. Ara Taqsima Il-Proċeduri tas-Service → Allinjament tal-Fanal ta’ Quddiem.

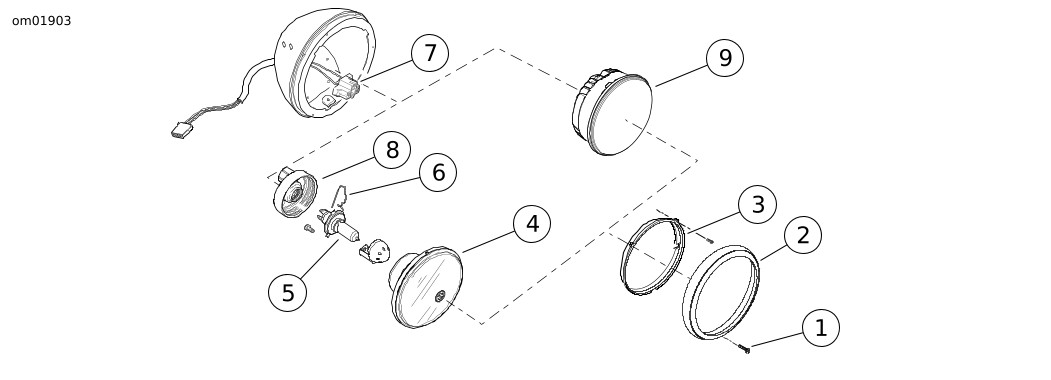

1Ħardwer taċ-ċirku tal-ittrimmjar
2Ċirku tal-ittrimmjar
3Ċirku tal-immuntar
4Lenti tal-fanal ta’ quddiem
5Bozza
6Wajer li jżomm il-klipp
7Konnettur tal-fanal ta’ quddiem
8Boot
9Assemblaġġ tal-LED
Figura 1. Bozza tal-fanal ta’ quddiem FLRT
