ملاحظة
لا تحاول مطلقًا العبث بعداد مسافة المركبة أو تغييره. هذا الأمر مخالف للقانون. العبث بعداد مسافة المركبة أو تغييره قد يتسبب في تلف المعدة. (00160a)
ملاحظة
يوجد مفتاح البادئ بمقدمة وحدة تحكم اليد اليسرى. راجع التشغيل → مفاتيح التحكم اليسرى → وحدة المفاتيح اليسرى (نموذجية) .
عداد المسافة
راجع الشكل 1. يظهر عداد المسافة إجمالي المسافة التراكمية التي قطعتها الدراجة النارية. اضغط على مفتاح البادئ للتنقل خلال وظائف عداد المسافة المختلفة. يمكن عرض عداد المسافة أثناء إيقاف تشغيل الدراجة النارية من خلال الضغط على مفتاح البادئ.
تغيير الوحدات: قم بتغيير الإعدادات في الراديو إلى ENGLISH UNITS (الوحدات الإنجليزية) أو METRIC (المترية).. تعرض جميع وظائف الراديو وعداد المسافة الوحدات المختارة. راجع دليل مالك النظام BOOM! BOX.
عدادات مسافة الرحلة
يعرض عدادا مسافة الرحلات (A وB) إجمالي المسافة التراكمية منذ آخر مرة لإعادة التعيين. للفحص اضغط ثم حرر البادئ إلى أن يتم عرض قراءة عداد مسافة الرحلات المرغوب فيه (A أو B).
إعادة الضبط: أثناء عرض عداد مسافة الرحلات المطلوب (A أو B)، اضغط باستمرار على مفتاح البادئ حتى يُعاد ضبط عداد مسافة الرحلات المحدد على صفر.
نطاق الوقود
يظهر عرض نطاق الوقود عدد الأميال التقريبية المتاحة بكمية الوقود المتبقية في خزان الوقود. يتم تحديث عرض النطاق أثناء تحرك المركبة فقط.
عرض نطاق الوقود: أثناء ضبط مفتاح الإشعال على وضع ACCESSORY (الملحقات) أو IGNITION (الإشعال)، اضغط على مفتاح البادئ حتى يتم عرض نطاق الوقود. يُشار إلى نطاق الوقود بالحرف "R" في الجانب الأيسر من شاشة العرض. يتم عرض المسافة المتبقية المحسوبة (بالأميال أو الكيلومترات) حتى نفاد الوقود بناءً على مقدار الوقود في الخزان.
مستوى الوقود منخفض: يتم عرض نطاق الوقود تلقائيًا في نافذة عداد المسافة عند إضاءة لمبة انخفاض مستوى الوقود. عند انخفاض نطاق الوقود إلى 10 أميال أو 10 كيلومترات متبقية، تعرض شاشة عداد المسافة "LO RNG" (نطاق منخفض) للإشارة إلى اقتراب نفاد الوقود من الدراجة النارية. تزود بالوقود في أقرب وقت ممكن. ارجع إلى المواصفات → المواصفات → السعات .
إيقاف تشغيل التحذير المنبثق تلقائيًا لانخفاض مستوى الوقود: أثناء عرض نطاق الوقود، اضغط باستمرار على مفتاح البادئ حتى يومض نطاق الوقود مرتين. لإعادة تشغيل هذه الميزة، اضغط باستمرار على مفتاح البادئ حتى يومض نطاق الوقود مرة واحدة.
إعادة الضبط: إعادة تعيين لمبة التحذير من انخفاض مستوى الوقود ونطاق الوقود تتطلب وجود كمية كافية من الوقود في الخزان وتغيير دورة الإشعال على النحو التالي (إشعال-إيقاف التشغيل-إشعال).
تتيح إضافة 7,6 L (2 USgal) من الوقود على لأقل، تحديث نطاق الوقود. يتم تحديث نطاق الوقود ببطء على مدار مسافة 48 km (30 mi) تالية من بعد تزويد الوقود.
إعادة توصيل البطارية وتهيئتها: في حالة فصل البطارية ثم إعادة توصيلها، يتطلب المقياس ما يقرب من نصف خزان الوقود لتهيئة وظيفة نطاق الوقود.
ضغط الإطار
راجع الشكل 1. يراقب نظام TPMS ضغط إطار العجلتين الأمامية والخلفية ويعرض قيمتهما على نافذة عداد السرعة.
يتم تركيب مستشعر بداخل كل إطار عند ساق الصمام. تُرسل المستشعرات إشارة إلى الدراجة النارية على فترات زمنية مختلفة بناءً على ما إذا كانت المركبة في حالة حركة أو متوقفة.
عرض ضغط الإطار: اضغط على مفتاح بادئ التشغيل لعرض ضغط الإطار الأمامي (FR). اضغط على مفتاح بادئ التشغيل مرة أخرى لعرض ضغط الإطار الخلفي الأيمن (RR). اضغط على مفتاح بادئ التشغيل مرة أخرى لعرض ضغط الإطار الخلفي الأيسر (LR).
انخفاض ضغط الإطار: عند اكتشاف انخفاض الضغط في إطار، تعرض نافذة عداد المسافة الإطار المتضرر والبيانات المتعلقة بالضغط. قم بإيقاف الدراجة النارية بأمان واستخدام مقياس ضغط الإطارات للتحقق من ضغط الهواء في كل إطار متضرر. انفخ الإطار وفقًا للمواصفات الموضحة في قبل الركوب → التحقق من ضغط الإطارات وفحصها → الإطارات المحددة أو كما هو مبيّن على الملصق الموجود على الأنبوب السفلي للهيكل.
ملاحظة
- لا تستخدم نظام TPMS كمقياس ضغط عند إضافة هواء أو سحبه من الإطار. يتم إرسال بيانات المستشعر إلى نظام مراقبة ضغط الإطارات (TPMS) على فترات زمنية مختلفة (بناءً على ما إذا كانت المركبة في حالة حركة أو متوقفة أو بها تغير كبير في ضغط الإطارات). قد لا يتم تحديث بيانات ضغط الهواء في الإطارات على الفور عند إضافة أو إزالة الهواء من الإطار. كما يمكن نفخ الإطار بشكل زائد، أو نفخه دون المستوى المطلوب.
- يوضح قبل الركوب → التحقق من ضغط الإطارات وفحصها → الإطارات المحددة قيم الضغط المحددة للإطارات عندما تكون باردة (بعد ركن المركبة لثلاث ساعات على الأقل). سوف يزداد الضغط مع ازدياد دفء الإطارات.
بيانات ضغط الإطار: في حالة عدم توفر أي معلومات متعلقة بضغط الإطار الحالي لدى النظام، تعرض نافذة عداد المسافة شرطًا للإطارات المتضررة (على سبيل المثال، FR -- ). قد يكون سبب هذا وجود نقص في إشارة حديثة من مستشعرات TPMS أو لوجود عطل من نوع آخر. تحقق من لمبة انخفاض ضغط الإطارات/تعطّل نظام مراقبة ضغط الهواء في الإطارات. راجع التشغيل → أجهزة القياس .
يتم أيضًا عرض البيانات المتعلقة بضغط الإطار على الراديو. ولمزيد من المعلومات، راجع التشغيل → حالة المركبة في Boom! Box ودليل مالك النظام BOOM! BOX.
مؤشر الوقوع
تحذيرإذا وقعت الدراجة، فافحص جميع عناصر التحكم للتحقق من عملها بطريقة صحيحة. قد تؤثر حركة التحكم المقيدة بصورة كبيرة على أداء المكابح أو القابض أو على القدرة على النقل، الأمر الذي قد يؤدي إلى فقد السيطرة على المركبة وحدوث الوفاة أو التعرض لإصابات خطيرة. (00350a)
راجع الشكل 2. إذا وقعت الدراجة النارية، فستظهر كلمة "tIP" (وقوع) في نافذة عداد السرعة. لن يبدأ تشغيل المحرك حتى تتم إعادة تعيين حالة الوقوع. راجع التشغيل → بدء التشغيل بعد الانقلاب الجانبي لإعادة التعيين.
رسالة No Fob (لا يوجد مفتاح أمان “فوب”)
إذا كانت الدراجة النارية مزودة بنظام أمان وتمت قيادتها بدون وجود مفتاح الأمان، فسيتم عرض رسالة "NO FOB" (لا يوجد مفتاح أمان) في نافذة عداد المسافة مؤقتًا.
بدون وجود مفتاح الأمان، يمكن فقط بدء تشغيل الدراجة النارية مع إدخال رقم التعريف الشخصي (PIN) يدويًا لإلغاء تفعيل نظام الأمان. راجع الشكل 1.

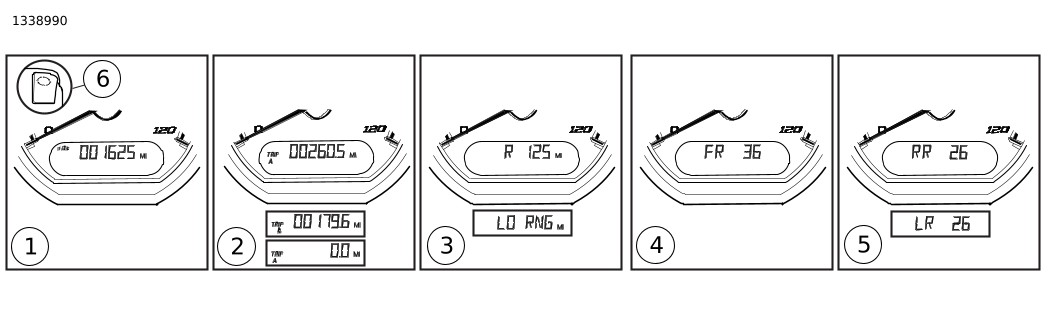

| 1 | عداد المسافة |
| 2 | عداد سرعة الرحلات A أو B |
| 3 | نطاق الوقود (انخفاض الوقود) |
| 4 | ضغط الإطار، الأمامي |
| 5 | ضغط الإطار، الخلفي الأيمن (الخلفي الأيسر) |
| 6 | مفتاح المشغل (عنصر التحكم الأيسر) |
الشكل 1. وظائف عداد المسافة

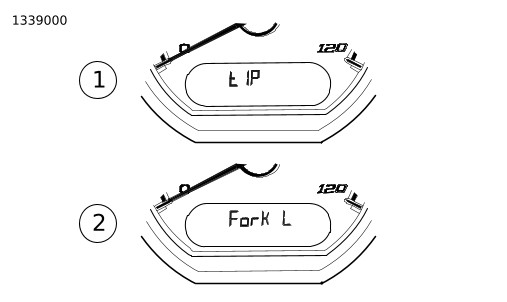

| 1 | مؤشر الوقوع |
| 2 | رسالة الشوكة المقفلة |
الشكل 2. رسائل الوقوع والشوكة المقفلة
