Instellingenmenu

WAARSCHUWING

Stel het volumeniveau en andere bedieningsopties van audio- en elektronische apparaten in voordat u wegrijdt. Door afleidingen kunt u de controle over de motor verliezen met ernstig of dodelijk letsel tot gevolg. (00088b)

Zie Afbeelding 1. In het instellingenmenu worden de menu's weergegeven die worden gebruikt voor het instellen van de ride-modi, de weergave, het systeem, widgets en gebruikersinstellingen.

OPMERKING

Om volledig gebruik te maken van functies en de afleiding op de weg te minimaliseren, configureert u het systeem met uw persoonlijke voorkeuren voordat u gaat rijden.

Nadat de aandrijving is ingeschakeld worden het instellingenmenu en touchscreenfuncties uitgeschakeld.

Tabel 1. Hoofdscherm instellingen

Druk op	Resultaat
[Instellingen]	Configureer de instellingen van de instrumentenmodule. Doe dit voordat u wegrijdt.
[Instellingen]	Beschikbare selecties: RIDE MODE, APPEARANCE, SYSTEM, CUSTOMIZE WIDGETS, USER SETTINGS.

RIT-MODUS

Tabel 2. Instellingenmenu: Ride-modus

Druk op	Resultaat
[RIDE MODUS]	Hiermee kunt u beschikbare ride-modi inschakelen en uitschakelen en drie aangepaste ride-modi instellen.
	Selecties vooraf ingestelde ride-modus : selecties vooraf ingestelde ride-modus: Inschakkelen/uitschakelen, kopieëren+bewerken.⁽¹⁾
	Selecties aangepaste ride-modus: Inschakelen/uitschakelen, vermogensschuifregelaar, regenschuifregelaar, gasklepschuifregelaar, instelling tractiecontrole (hoog, middel, laag)⁽²^{, 3)}

(1) Door kopiëren+bewerken te selecteren zal de geselecteerde ride-modus gekopieerd worden naar een geselecteerde aangepaste ride-modus optie waarmee de bestuurder een aangepaste ride-modus kan maken met behulp van een vooraf ingestelde selectie als uitgangspunt.

(2) Met de vermogensschuifregelaar past u aan hoeveel vermogen er beschikbaar zal zijn in de aangepaste ride-modus. Met de regenschuifregelaar past u aan hoeveel regeneratie er in de aangepaste ride-modus zal worden ingeschakeld. De schuifregelaar van de gashendel past de intensiteit van de reactie op de gashendel aan die de bestuurder voelt in de custom rit-modus.

(3) Het niveau van de tractiecontrole bepaalt hoeveel wielspin van het achterwiel het systeem zal toestaan. Bij de instelling HIGH grijpt de tractiecontrole HET MINSTE in en wordt veel wielspin toegestaan. Bij de instelling MED grijpt de tractiecontrole GEMIDDELD in en wordt gemiddelde wielspin toegestaan. Bij de instelling LOW grijpt de tractiecontrole HET MEEST in en wordt weinig wielspin toegestaan. Het aanpassen van de tractiecontrole heeft geen invloed op de prestaties van de drag torque slip control of ABS-functies.

VISUELE KENMERKEN

Tabel 3. Instellingenmenu: Appearance (visuele kenmerken)

Druk op	Resultaat
[APPEARANCE]	Configureer de visuele kenmerken van de instrumentenmodule.
[APPEARANCE]	Beschikbare instellingen: STIJL SNELHEIDSMETER (DIGITAAL/ANALOOG), AUTOMATISCHE HELDERHEID (aan/uit), HELDERHEID schuifregelaar.

SYSTEEM

Tabel 4. Instellingenmenu: Systeem

Druk op	Resultaat
[Systeem]	Configureer de instellingen van de instrumentenmodule. Doe dit voordat u wegrijdt.
[Systeem]	Beschikbare selecties: BLUETOOTH KLOK PLAATSBEPALING OVER
	BLUETOOTH: (LiveWire-app moet op de telefoon worden geïnstalleerd voor volledige functionaliteit)	BLUETOOTH (On/Off) KOPPELEN (Android-apparaten moeten de LiveWire-app hebben geïnstalleerd en geopend om te koppelen. Apple-apparaten moeten de LiveWire-app hebben gesloten voor het koppelen) MIJN APPARATEN > Optionele Selecties: Bij gekoppelde apparaten: (Selecteer het gewenste apparaat uit lijst) FAVORIET (Aan/Uit), sluit dit apparaat, vergeet dit apparaat.
	KLOK:	ZET KLOK GELIJK MET TELEFOON (Aan/Uit) KLOKTYPE (12/24) UUR, MINUUT, AM/PM
	LOKALISATIE:	TAAL Lijst van selecteerbare talen EENHEDEN SNELHEID/AFSTAND (MI/KM) TEMPERATUUR (F/C)
	OVER:	FABRIEK OPTIES CACHE WISSEN (CLEAR CACHE selectie zal alle gekoppelde bluetooth-apparaten uit het Instrumentenmodule (IM) geheugen wissen.) UPDATE SOFTWARE EXTRA TALEN OPLADEN

Software updaten

1.	Controleer de softwareversie. a. Tabel 4 SETTINGS> SYSTEM> ABOUT> SOFTWARE. Dit menu toont de huidige softwareversie op de IM . b. Controleer op de meest recente softwareversie. Zie website: www.h-d.com/infotainment-support .
2.	Update software. a. Download de meest recente software versie naar Universele Seriële Bus Type-C (USB-C) het apparaat. Zie website: www.h-d.com/infotainment-support . b. Pak het gedownloade bestand uit om het gpg-bestand uit te pakken. Het gpg bestand moet in de hoofdmap van uw USB-C schijf zijn om gedetecteerd te kunnen worden door de instrumentenmodule IM . Er mag slechts één gpg bestand aanwezig zijn op het niveau van de hoofdmap. c. Zie Uw motorfiets → Primaire bedieningselementen en serviceonderdelen → Bedieningselementen en serviceonderdelen . Sluit de USB-C USB-C-schijf aan op de motorfiets. d. Tabel 4 SETTINGS> SYSTEM> ABOUT> FACTORY OPTIONS. Selecteer UPDATE SOFTWARE. e. Wacht tot de update voltooid is. f. Verwijder USB-C schijf.

Extra Talen Opladen

1.	Kijk voor beschikbare talen. a. Tabel 4 INSTELLINGEN> SYSTEEM> PLAATSBEPALING> TAAL. Als de voorkeurstaal niet te selecteren is, moet deze worden opgeladen in de IM . b. Controleer op het laatste taalbestand aanwezig is. Zie website: www.h-d.com/infotainment-support .
2.	Opladen van extra talen. a. Download het meest recente taalbestand naar USB-C het apparaat. Bekijk website: www.h-d.com/infotainment-support . b. Pak het gedownloade bestand uit om het gpg-bestand te onttrekken. Het gpg bestand moet in de hoofdmap van uw USB-C schijf zijn om herkend te kunnen worden door de instrumentenmodule IM . Er mag slechts één gpg bestand beschikbaar zijn op het niveau van de hoofdmap. c. Zie Uw motorfiets → Primaire bedieningselementen en serviceonderdelen → Bedieningselementen en serviceonderdelen . Sluit de USB-C USB-C-schijf aan op de motorfiets. d. Tabel 4 SETTINGS> SYSTEM> ABOUT> FACTORY OPTIONS. Selecteer EXTRA TALEN OPLADEN. e. Wacht tot de update voltooid is. f. Verwijder USB-C schijf.

WIDGETS AANPASSEN

Zie Bediening → Widgets voor meer informatie over Widgetfuncties.

Tabel 5. Instellingenmenu: Widgets aanpassen

Druk op	Resultaat
[WIDGETS AANPASSEN]	Beschikbare selecties: WAARSCHUWING RIT-MODUS POWER BEREIK ACCU TEMPERATUUR TRIP BLUETOOTH NAVIGATIE AUDIO TELEFOON OPLADEN
	WAARSCHUWING:	LOCATIE (LINKS/RECHTS)
	RIJ MODUS:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	VERMOGEN:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	BEREIK:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	BATTERIJ:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	DE TEMPERATUUR:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	TRIP:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS) OPTIE (Trip B/Sleutel op) TRIP RESET (Trip A, Trip B, Sleutel Op)
	BLUETOOTH:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS)
	NAVIGATIE:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS) TIJD INFO (AANKOMST/DUUR) AFSTAND TOT BESTEMMING (Aan/Uit)
	AUDIO:	INGESCHAKELD (Aan/uit) LOCATIE (LINKS/RECHTS) AUDIO INFO (Aan/Uit) (PLAYHEAD/ALBUM)
	TELEFOON:	LOCATIE (LINKS/RECHTS)
	OPLADEN:	INGESCHAKELD (Aan/uit)

GEBRUIKERSINSTELLINGEN

Tabel 6. Instellingenmenu: Gebruikersinstellingen

Druk op	Resultaat
[GEBRUIKERSINSTELLINGEN]	Beschikbare selecties: KLEINE DISPLAY INFO, ACCU-BALK OPTIES, WIJZIG Persoonlijk Identificatienummer (PIN) , PIN DISPLAY.
Opties voor:	KLEINE DISPLAY INFO⁽¹⁾ Leeg (aan/uit) TRIP A (Aan/Uit) TRIP B (Aan/Uit) SLEUTEL (Aan/Uit) ⁽¹⁾
	OPTIES BATTERIJ BAR TOON BATTERIJ PERCENTAGE (Aan/Uit) TOON BEREIK (Aan/Uit) BEREIK (KORT/LANG)
	WIJZIGINGPIN
	PIN DISPLAY (TOON/TEMP/VERBERG)

(1) Kleine display verwijst naar kilometertellerscherm.

Laadstatus/rijbereik

OPMERKING

Het werkelijke bereik is afhankelijk van de rij-gewoonten, omgevingstemperatuur en staat van het voertuig.

Zie Afbeelding 1. De laadstatus en de bereikbalk geven aan hoe ver het oplaadbaar energieopslagsysteem (RESS) is opgeladen en wat het geschatte resterende rijbereik is.

Snelheidsmeter

WAARSCHUWING

Rijd met een snelheid die geschikt is voor het wegdek en de omstandigheden en rijd nooit sneller dan de aangegeven maximaal toegestane snelheid. Wanneer u te snel rijdt, kunt u de controle over de motor verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00008a)

Zie Afbeelding 1. De IM geeft de snelheid in mijl per uur (MPH) (standaard voor Amerikaanse modellen) en kilometer per uur (km/u) (standaard voor internationale modellen) aan. De IM kan worden ingesteld op mijl per uur of kilometer per uur via het instellingenmenu.

De achtergrondverlichting van het instrumentenpaneel reageert op veranderend omgevingslicht, zo wordt de helderheid van de achtergrondverlichting bijvoorbeeld aangepast wanneer men door een tunnel rijdt.

Klok

Zie Afbeelding 1. De klok geeft de huidige tijd aan in 12/24 uur-weergave. Het instellingenmenu wordt gebruikt om de tijd in te stellen en de 12/24 uur-weergave.

Kilometerteller

Door op de dagtellerschakelaar te drukken, met de motorschakelaar in een willekeurige stand, activeert u de aflezing van de kilometerteller.

Zie Afbeelding 1. De weergave van de kilometerteller geeft tevens de volgende te selecteren displays weer:

Kilometerteller
Dagteller A
Dagteller B
Dagteller K

Druk de dagtellerschakelaar in en laat deze los om door de displays te bladeren.

Dagtellers A, B en K

Zie Afbeelding 1. Om de kilometerstand af te lezen of om de dagtellers opnieuw terug te zetten, moet de motorschakelaar in de stand RUN staan. Druk de dagteller-schakelaar in en laat deze los als de gewenste dagteller verschijnt. Een A, B of K aan de linkerkant van de kilometerteller geeft de dagteller aan.

OPMERKING

Trip K (sleutel aan) reset elke keer dat de OFF/RUN-schakelaar in de RUN-stand wordt gezet als er meer dan vijf minuten zijn verstreken sinds het voertuig is uitgeschakeld.

Zorg voor het terugstellen of op nul zetten van de dagtellers dat de gewenste dagteller (A of B) wordt weergegeven. Druk de dagtellerschakelaar in en houd deze ongeveer één seconde ingedrukt. De dagteller wordt op nul gezet.

Aandrijvingsvergrendelingen

Zie Afbeelding 1. Het voertuig is uitgerust met aandrijvingsvergrendelingen (23). Aandrijvingsvergrendelingen zijn voorwaarden waaraan voldaan moet worden voordat de aandrijving ingeschakeld kan worden. Er zullen meldingen over aandrijvingsvergrendelingen worden getoond op de IM als er niet wordt voldaan aan de voorwaarden voor aandrijving.

De meldingen over de aandrijvingsvergrendelingen zijn; ONDERHOUD UITVOEREN, LOSKOPPELEN OM TE RIJDEN, START INDRUKKEN, WACHTEN - NIET GEREED, VORK ONTGRENDELEN, ZIJSTANDAARD INKLAPPEN, GASHENDEL LOSLATEN en START INDRUKKEN.

Widgets

Zie Afbeelding 1. Widgets kunnen worden weergegeven op de linker-en rechterkant 2 en 26) van de IM . Elke selecteerbare widget geeft unieke aanvullende informatie weer op de IM .

Zie Bediening → Widgets .

1	Laadstatus/Bereikbalk
2	Linker widget
3	Navigatiebalk
4	Grootlicht koplamp
5	Tractiecontrole
6	Linker richtingaanwijzer
7	Instellingen
8	Aandrijving ingeschakeld
9	Clock (klok)
10	Bluetooth
11	EV-waarschuwing
12	Beperkte aandrijving
13	12V accuontlading
14	Niet gebruikt
15	Storingscontrolelampje (MIL)
16	Koelvloeistoftemperatuur
17	Kilometerteller
18	Rij-modus
19	Lichtsensor (geen controlelampje)
20	Rechter richtingaanwijzer
21	Antiblokkeersysteem (ABS)
22	EV fout
23	Aandrijvingsvergrendeling
24	Niet gebruikt
25	Beveiliging/storing
26	Rechter widget
27	Snelheidsmeter
28	Cruise-control

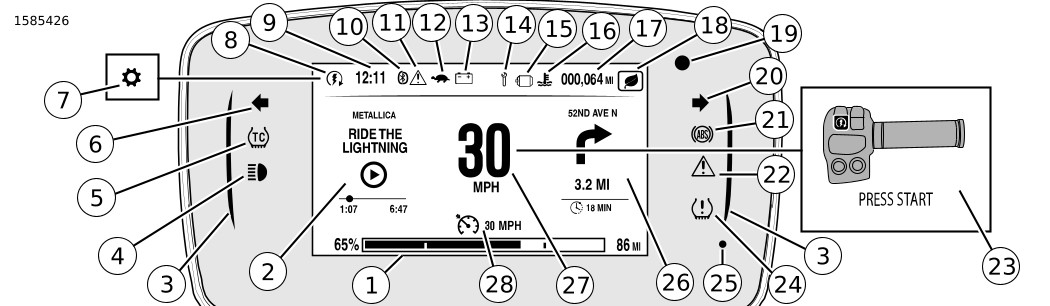

Afbeelding 1. Schermen en keuzemogelijkheden Instrumentenmodule
