Outils spéciaux

Description	Numéro de pièce	Qté
BELT TENSION GAUGE (VÉRIFICATEUR DE TENSION DE COURROIE)	HD-35381-A	1

Le fléchissement de la courroie peut être mesuré avec un outil spécial ou par mesure harmonique en utilisant un fréquencemètre ou une application mobile téléchargeable.

Mesure manuelle du fléchissement de la courroie

REMARQUE

Utiliser toujours l’outil spécial requis pour mesurer le fléchissement de la courroie. Si un vérificateur de tension de courroie n’est pas utilisé, les courroies pourraient avoir une tension trop faible. Les courroies desserrées peuvent se rompre à cause du saut d’une dent entraînant le sertissage et la rupture du cordon extensible.

Vérifier le fléchissement de la courroie :

Avec le moteur à température ambiante.
Avec la moto à la verticale ou appuyée sur la béquille latérale et la roue arrière soulevée du sol.
Avec le véhicule à vide, sans pilote et sans bagages.

1.	Désactivez le système électrique. Voir SYSTÈME DE SÉCURITÉ → Déconnexion de l’alimentation .
2.	Voir la figure 1. Mesurer le fléchissement de courroie à l'aide de : Outil spécial : BELT TENSION GAUGE (VÉRIFICATEUR DE TENSION DE COURROIE) (HD-35381-A) a. Faire glisser le joint torique (4) vers le repère de 0 (3). b. Ajuster le berceau de la courroie (2) contre le bas de la courroie d’entraînement en alignement avec la fenêtre de fléchissement de courroie. c. Pousser le bouton (6) vers le haut jusqu';;;;à ce que le joint torique s';;;;abaisse vers le repère de 4,54 kg (10 lb) (5) et s';;;;immobilise.
3.	Mesurer le fléchissement de la courroie : a. Voir la figure 2. Mesurer le fléchissement de la courroie tel qu'il apparaît dans la fenêtre de fléchissement de la courroie tout en maintenant fixe le vérificateur. Chaque graduation de fléchissement est environ 1,6 mm (1/16 in).
4.	Comparer avec les spécifications. Voir le Tableau 1. S'il n'est pas conforme aux spécifications, consulter un concessionnaire Harley-Davidson.
5.	Réactivez le système électrique. Voir SYSTÈME DE SÉCURITÉ → Déconnexion de l’alimentation .

Tableau 1. Fléchissement de la courroie d'entraînement

FLÉCHISSEMENT⁽¹⁾
po	mm
1/8-3/16	3.2-4.8

(1) Fléchissement mesuré à une tension de 10 lb (4,5 kg).

1	Vérificateur de tension de courroie
2	Berceau de la courroie
3	Repère de 0 kg (0 lb)
4	Joint torique
5	Repère de 4,5 kg (10 lb)
6	Bouton

Figure 1. Vérificateur de tension de courroie

1	Courroie d'entraînement
2	Graduations de fléchissement (env. 1,5 mm [1/16-in])

Figure 2. Fenêtre de fléchissement de la courroie

Mesure du fléchissement par la méthode harmonique

Vérifier le fléchissement de la courroie :

Avec le moteur à température ambiante.
Avec la moto à la verticale ou appuyée sur la béquille latérale et la roue arrière soulevée du sol.
Avec la moto non chargée : Aucun conducteur et aucun bagage.

1.	Désactivez le système électrique. Voir SYSTÈME DE SÉCURITÉ → Déconnexion de l’alimentation .
2.	REMARQUE Utiliser l’application smartphone Gates ^® Carbon Drive ^™ pour mesurer la fréquence de la courroie d’entraînement. Les fréquencemètres numériques fonctionnent de la même manière en plaçant le capteur près de la courroie. Mesurer la tension de la courroie avec l’application mobile : a. Ouvrir l’application mobile. b. Activer le microphone du téléphone. c. Tenir le téléphone à proximité du regard de fléchissement de la courroie. d. Voir Figure 3 . Faire vibrer avec le doigt ou le pouce l’arrière du segment inférieur de la courroie au niveau du regard pour mesurer le fléchissement de la courroie. e. Mesurer la fréquence de la courroie. f. Prendre plusieurs mesures pour vérifier que la mesure est cohérente.
3.	Tourner la roue arrière de 90 degrés et répéter la procédure.
4.	Comparer avec les spécifications. Tableau 2 Si la tension de la courroie n’est pas conforme aux spécifications, voir Régler la courroie dans cette section.
5.	Réactivez le système électrique. Voir SYSTÈME DE SÉCURITÉ → Déconnexion de l’alimentation .

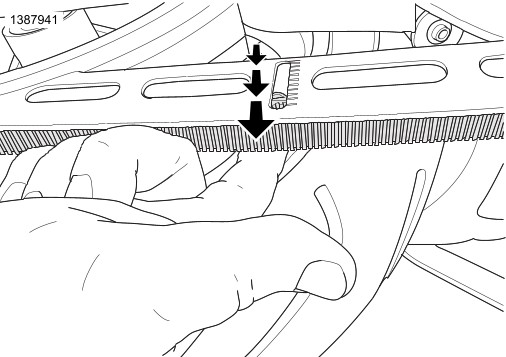

Figure 3. Retrait de courroie

Tableau 2. Fréquence de la courroie d’entraînement

Fréquence
Hz
78-90
