Gjør deg kjent med hvor alle kontrollene og servicekomponentene er plassert på motorsykkelen din.
MERK
Illustrasjoner er kun ment som generell referanse. Kontroller og servicekomponenter indikeres med generelle plasseringer og representasjoner som ikke viser en spesifikk modell av motorsykkelen.
Harley-Davidson forbeholder seg retten til når som helst å endre spesifikasjoner, utstyr eller design uten forutgående varsel og uten at det medfører noen forpliktelser.
Se Figur 1 for førerkontroller og servicekomponenter som er tilgjengelig fra førersetet.
Se Figur 2 for førerkontroller og servicekomponenter som er tilgjengelig fra høyre side.
Se Figur 3 for førerkontroller og servicekomponenter som er tilgjengelig fra venstre side.

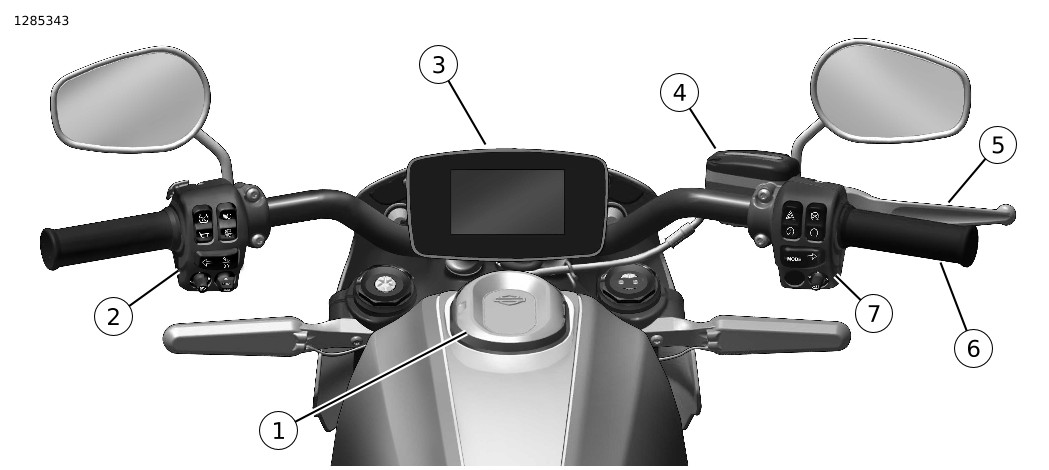

| 1 | Inngang/ladeport |
| 2 | Kontrollmodul på venstre side |
| 3 | Instrumentmodul |
| 4 | Bremsevæskebeholder foran |
| 5 | Forbremshendel |
| 6 | Gasshåndtak |
| 7 | Kontrollmodul på høyre side |
Figur 1. Kontroller og servicekomponenter

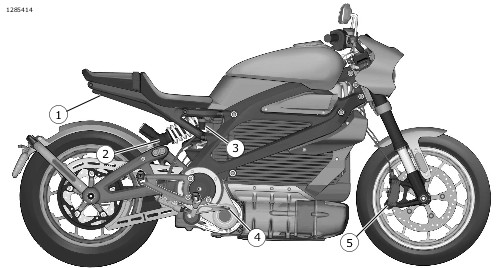

| 1 | Utstyr for kjøretøyets elektrisitetsforsyning (EVSE) beholder |
| 2 | Bakoppheng |
| 3 | Bremsevæskebeholder bak |
| 4 | Bakbremsepedal |
| 5 | Bremsekaliper foran |
Figur 2. Kontroller og servicekomponenter

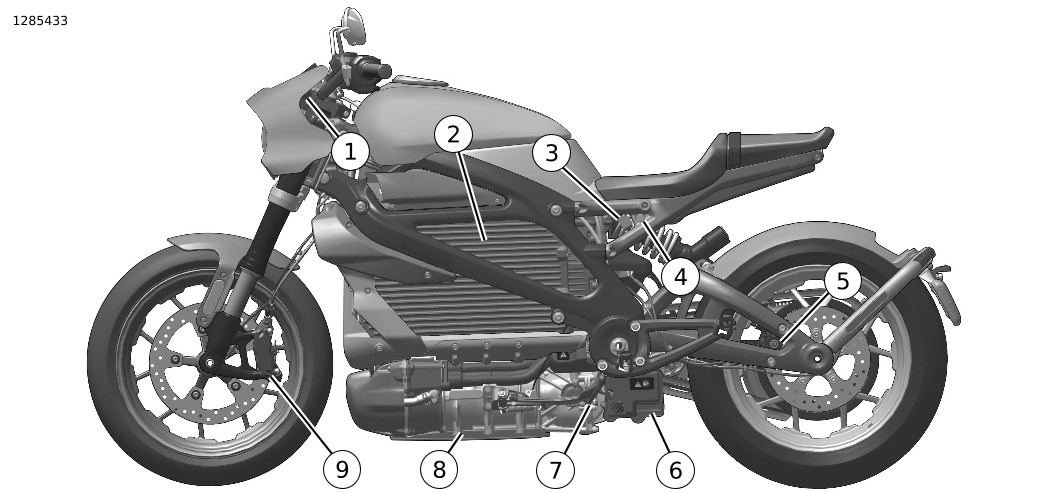

| 1 | USB-port |
| 2 | Oppladbart energilagringssystem (RESS) |
| 3 | Setehaspe |
| 4 | Setelås |
| 5 | Bremsekaliper bak |
| 6 | Batteriboks |
| 7 | Sidestøtte |
| 8 | Kjøretøyets elektriske drivverk (EVPT) |
| 9 | Bremsekaliper foran |
Figur 3. Kontroller og servicekomponenter
