WARNUNG
Das Kühlmittelgemisch enthält giftige Chemikalien, die bei Verschlucken tödlich sein können. Bei Verschlucken kein Erbrechen herbeiführen; sofort einen Arzt rufen. In gut gelüftetem Bereich verwenden. Durch Dämpfe oder direkten Kontakt kann es zu Haut- oder Augenreizung kommen. Bei Kontakt mit Haut oder Augen gründlich mit Wasser abspülen und gegebenenfalls ins Krankenhaus gehen. Gebrauchtes Kühlmittel gemäß den gesetzlichen Bestimmungen entsorgen. (00092a)
ACHTUNG
Bei Betriebstemperatur enthalten Kühler und Ölkühler heiße Flüssigkeiten. Kontakt mit einem Kühler oder Ölkühler kann leichte bis mittelschwere Verbrennungen verursachen. (00141b)
HINWEIS
Nur Genuine Harley-Davidson Extended Life Antifreeze and Coolant verwenden. Die Verwendung anderer Kühlmittel/Gemische kann zu Schäden am Motorrad führen. (00179c)
GENUINE HARLEY-DAVIDSON FROSTSCHUTZ- UND KÜHLMITTEL MIT HÖHERER LEBENSDAUER ist bereits auf die richtige Konzentration vorverdünnt. Es bietet Temperaturschutz bis zu -36,7 °C (-34 °F) . KEIN Wasser hinzufügen.
HINWEIS
Für das Frostschutzmittel muss vollentsalztes Wasser im Kühlsystem verwendet werden. Hartes Wasser kann zu Kesselsteinbildung in Wasserkanälen führen, die die Effizienz des Kühlsystems herabsetzt sowie Überhitzung und Schäden am Motorrad verursacht. (00195b)
Wenn GENUINE HARLEY-DAVIDSON FROSTSCHUTZ- UND KÜHLMITTEL MIT HÖHERER LEBENSDAUER nicht zur Verfügung steht, kann ein Gemisch aus vollentsalztem Wasser und Frostschutzmittel auf Ethylenglykolbasis verwendet werden. Sobald wie möglich wieder zu GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT wechseln.
Prüfung des Kühlmittelstands
HINWEIS
Den Kühlmittelstand bei kaltem Motor und mit dem Motorrad auf ebenen Boden stehend überprüfen.
    HINWEIS
    Eine Lichtquelle auf der gegenüberliegenden Seite des Behälters verwenden, um den Kühlmittelstand zu prüfen.
  1. Siehe Abbildung 1. Prüfen, ob der Kühlmittelstand im Behälter zwischen der Kühlmittel-Höchststandmarkierung (1) und der Kühlmittel-Markierung für kalten Motor (3) liegt.
    2. HINWEIS
    • Den Druckverschluss (2) des Behälters nicht entfernen.
    • Wenn der Kühlmittelbehälter bei kaltem Motor leer ist, das Kühlsystem auf Undichtigkeiten überprüfen. Nach Bedarf reparieren. System mit Kühlmittel füllen und Entlüfungsverfahren durchführen. Einen Harley-Davidson-Händler aufsuchen, um die Wartung durchführen zu lassen.
  2. Wenn der Füllstand unter der Markierung für kaltes Kühlmittel am Tank liegt, GENUINE HARLEY-DAVIDSON FROSTSCHUTZ- UND KÜHLMITTEL MIT HÖHERER LEBENSDAUER nachfüllen, bis der Flüssigkeitsstand die „COLD”-Linie erreicht oder leicht darüber liegt.
Einfüllen von Kühlmittel
  1. Den Motor abkühlen lassen.
  2. Den Behälter aus dem Clip entfernen.
  3. Siehe Abbildung 1. Den Druckverschluss (2) des Behälters entfernen.
  4. Den Behälter vertikal halten.
  5. Mit Genuine Harley-Davidson Frostschutz- und Kühlmittel mit höherer Lebensdauer auffüllen, bis der Flüssigkeitsstand auf oder knapp über der Markierung für kaltes Kühlmittel liegt.
  6. Den Druckverschluss des Behälters anbringen.
  7. Den Behälter wieder im Clip befestigen.

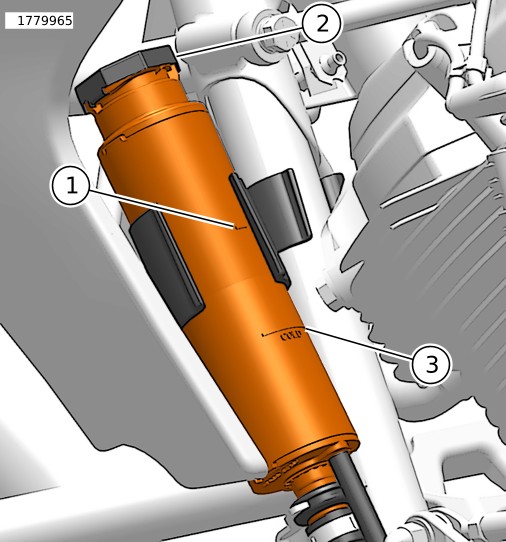

1Kühlmittel-Höchststandmarkierung für kalten Motor
2Behälter-Druckverschluss
3Kühlmittel-Markierung für kalten Motor
Abbildung 1. Kühlmittelstand
Kühler reinigen
HINWEIS
Die Einlassseite des Kühlers regelmäßig reinigen. Blätter oder andere Ablagerungen auf der Kühleroberfläche können die Leistung des Kühlers beeinträchtigen und zum Überhitzen und zu Schäden am Motorrad führen. (00197d)
  1. Siehe Abbildung 2. Bugspoiler ausbauen.
    1. Das Motorrad auf den Seitenständer stellen und die Gabel nach links drehen.
    2. Den Bugspoiler (1) gerade nach vorne ziehen.
  2. Ablagerungen von den Kühlerlamellen (3) entfernen.
  3. Bugspoiler einbauen.
    1. Das Motorrad auf den Seitenständer stellen und die Gabel nach links drehen.
    2. Die Hakenstifte auf dem Bugspolier schmieren.
    3. Die Hakenstifte am Bugspoiler auf die Tüllen (3) ausrichten.
    4. Zum Befestigen andrücken.
1Bugspoiler
2Tülle (4)
3Kühler
Abbildung 2. Bugspoiler
Prüfen des Kühlmittel-Gefrierpunkts
Für die Prüfung des Kühlmittel-Gefrierpunkts einen HARLEY-DAVIDSON Händler aufsuchen.
