Ασφάλειες

Το μπλοκ ασφαλειών βρίσκεται κάτω από τη σέλα και πίσω από την μπαταρία. Το μπλοκ περιέχει οκτώ αντικαθιστώμενες ασφάλειες 15 A. Είναι δυνατό να μεταφέρονται πρόσθετες εφεδρικές ασφάλειες, εάν το επιθυμεί ο αναβάτης.

Αφαίρεση ασφάλειας

1.	Στα μοντέλα FXCWC, σηκώστε το πίσω μέρος της σέλας, προς το ρεζερβουάρ καυσίμου. Για όλα τα άλλα μοντέλα, αφαιρέστε τη σέλα. Δείτε Συντήρηση και λίπανση → Σέλες και ακολουθήστε τη διαδικασία για το κατάλληλο μοντέλο.
2.	Δείτε Συντήρηση και λίπανση → Μπαταρία → Κάλυμμα μπαταρίας (απεικονίζεται αυλάκωση αφαίρεσης): Μοντέλα FXCWC. Στο μοντέλο FXCWC, σηκώστε το κάλυμμα μπαταρίας από το σκελετό και αφαιρέστε το.
3.	Δείτε Συντήρηση και λίπανση → Μπαταρία → Φέρινγκ σκελετού: Μοντέλα FLSTSB. Στο μοντέλο FLSTSB, αφαιρέστε το φέρινγκ σκελετού. a. Αφαιρέστε τον κοχλία αντίχειρα από το φέρινγκ σκελετού. b. Σηκώστε το πίσω μέρος του φέρινγκ σκελετού. Σηκώστε το φέρινγκ πάνω από τους πείρους στερέωσης σέλας. c. Τραβήξτε το φέρινγκ προς τα πίσω και αφαιρέστε το.
	ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για αποφύγετε τυχαία εκκίνηση του οχήματος, το οποίο θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό, αποσυνδέστε το αρνητικό (-) καλώδιο της μπαταρίας πριν προχωρήσετε. (00048a)
4.	Αποσυνδέστε και αφαιρέστε το αρνητικό (-) καλώδιο (μαύρο) της μπαταρίας από τον αρνητικό (-) ακροδέκτη της μπαταρίας.
5.	Δείτε Εικόνα 1. Τραβήξτε το κάλυμμα για να το αφαιρέσετε από το μπλοκ ασφαλειών.
	ΣΗΜΕΙΩΣΗ Χρησιμοποιείτε πάντα ασφάλειες αντικατάστασης που είναι σωστού τύπου και ονομαστικής έντασης ρεύματος. Η χρήση λανθασμένων ασφαλειών μπορεί να οδηγήσει σε ζημιά στα ηλεκτρικά συστήματα. (00222a)
6.	Δείτε Εικόνα 2. Αντικαταστήστε την ύποπτη ασφάλεια.

Τοποθέτηση ασφάλειας

1.	Τοποθετήστε το κάλυμμα επάνω στο μπλοκ ασφαλειών.
2.	Τοποθετήστε το αρνητικό καλώδιο της μπαταρίας (μαύρο) στο αρνητικό (-) ακροδέκτη της μπαταρίας.
3.	Σφίξτε το συνδετήρα στις 6,8–7,9 N·m (60–70 in-lbs).
4.	Δείτε Συντήρηση και λίπανση → Μπαταρία → Κάλυμμα μπαταρίας (απεικονίζεται αυλάκωση αφαίρεσης): Μοντέλα FXCWC. Στο μοντέλο FXCWC, εισάγετε τις γλωττίδες καλύμματος μπαταρίας στο σκελετό.
5.	Δείτε Συντήρηση και λίπανση → Μπαταρία → Φέρινγκ σκελετού: Μοντέλα FLSTSB. Στο μοντέλο FLSTSB, τοποθετήστε φέρινγκ σκελετού. a. Εισάγετε τη γλωττίδα φέρινγκ μέσα στο στήριγμα σκελετού, στη βάση του ρεζερβουάρ καυσίμου. b. Χαμηλώστε τις οπές φέρινγκ πάνω από τους πείρους στερέωσης σέλας. c. Σφίξτε τον κοχλία αντίχειρα με το χέρι.
	ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μετά την τοποθέτηση της σέλας, τραβήξτε προς τα επάνω τη σέλα για να βεβαιωθείτε ότι έχει ασφαλίσει στη θέση της. Εάν η σέλα είναι χαλαρή, μπορεί να μετατοπιστεί κατά την οδήγηση, προκαλώντας την απώλεια του ελέγχου, κάτι το οποίο θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00070b)
6.	Στο μοντέλο FXCWC, χαμηλώστε τη σέλα και πιέστε την προς τα κάτω για να δεσμεύσετε τους πείρους συναρμογής. Σε όλα τα άλλα μοντέλα, τοποθετήστε τη σέλα. Δείτε Συντήρηση και λίπανση → Σέλες και ακολουθήστε τη διαδικασία για το κατάλληλο μοντέλο.

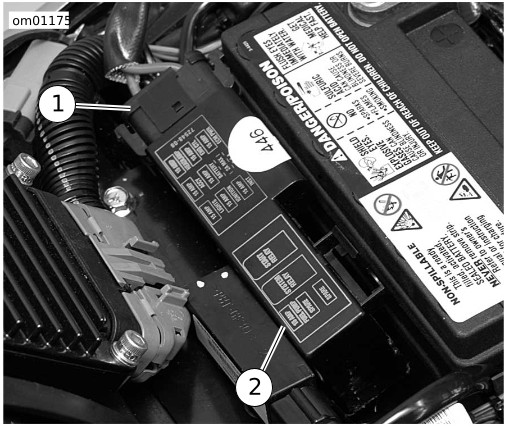

1	Κύρια ασφάλεια
2	Κάλυμμα μπλοκ ασφαλειών

Εικόνα 1. Μπλοκ ασφαλειών: Μοντέλα Softail

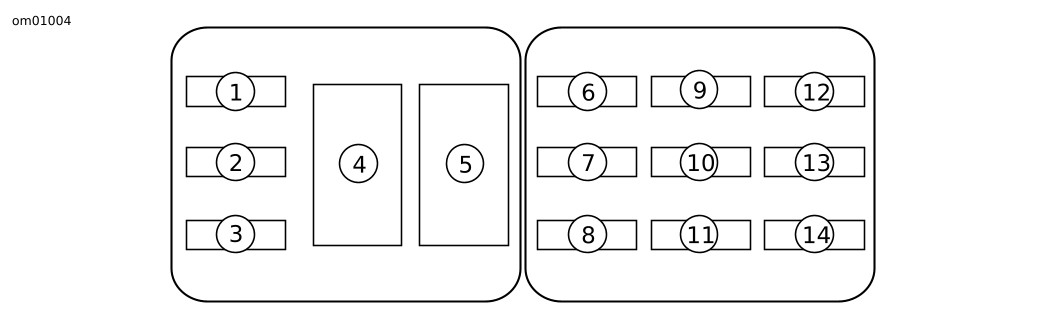

1	Ασφάλεια αντλίας καυσίμου
2	Εφεδρική ασφάλεια
3	Εφεδρική ασφάλεια
4	Ρελέ συστήματος
5	Ρελέ εκκίνησης
6	Ασφάλεια φώτων
7	Ασφάλεια ανάφλεξης
8	Ασφάλεια οργάνων
9	Ασφάλεια αξεσουάρ
10	Ασφάλεια μπαταρίας
11	P&A (2 A μέγ.)
12	Ασφάλεια προβολέα
13	Ασφάλεια ελέγχου κινητήρα
14	Ασφάλεια ισχύος ηλεκτρικής μονάδας ελέγχου

Εικόνα 2. Πίνακας ρελέ/ασφαλειών (άνω όψη)

Κύρια ασφάλεια

Δείτε Εικόνα 1 και Εικόνα 3. Η κύρια ασφάλεια 40 A παρέχει την κύρια τροφοδοσία από την μπαταρία και προστατεύει την καλωδίωση της μοτοσικλέτας. Η κύρια ασφάλεια βρίσκεται κάτω από τη σέλα.

Για να αποκτήσετε πρόσβαση στην κύρια ασφάλεια, τραβήξτε τον συνδετήρα κύριας ασφάλειας από το διαμέρισμα, στην αριστερή πλευρά του καλύμματος μπλοκ ασφαλειών.

Εάν το όχημα είναι εξοπλισμένο με σειρήνα συστήματος ασφαλείας, θέστε το διακόπτη ανάφλεξης στην ενεργή θέση, ενώ είναι παρόν το λυσιχερές μπρελόκ, για να αφοπλίσετε το σύστημα ασφαλείας.

Εικόνα 3. Κύρια ασφάλεια
