Opće
Kvačilo se pokreće hidraulikom. Glavni cilindar stvara tlak u vodu tekućine kvačila. Ovaj tlak aktivira sekundarni pokretač kvačila. Klip sekundarnog pokretača kvačila se izvlači i dolazi u kontakt s potisnom šipkom te se kvačilo isključuje.
NAPOMENA
Hidraulička kočiona tekućina DOT 4 koristi se kod hidrauličkog kvačila. Ne upotrebljavajte druge vrste tekućina jer nisu kompatibilne i mogu uzrokovati oštećenja. (00353b)
NAPOMENA
Kočiona tekućina DOT 4 oštećuje obojene površine i površine karoserija s kojima dođe u kontakt. Prilikom svakog rada na kočnicama budite oprezni i zaštitite površine od prolijevanja. U suprotnom može doći do oštećenja motora. (00239c)
Pregled tekućine
UPOZORENJE
Kontakt s tekućinom za kočnice DOT 4 može dovesti do ozbiljnih posljedica po zdravlje. Nenošenje odgovarajuće zaštite za kožu i oči može dovesti do smrti ili ozbiljnih ozljeda.
  • Ako je udahnete: Ostanite mirni, izađite na svjež zrak i zatražite medicinsku pomoć.
  • Ako dođe u dodir s vašom kožom: Skinite zaprljanu odjeću. Odmah isperite kožu s puno vode tokom 15–20 minuta. Ako dođe do iritacije, zatražite liječničku pomoć.
  • Ako vam upadne u oči: Ispirite oči najmanje 15 minuta pod tekućom vodom držeći očne kapke otvorenim. Ako dođe do iritacije, zatražite liječničku pomoć.
  • Ako progutate: Isperite usta i pijte dosta vode. Ne izazivajte povraćanje. Obratite se centru za kontrolu otrovanja. Potrebna je hitna medicinska pomoć.
  • Više pojedinosti pogledajte u tehničko-sigurnosnom listu na stranici sds.harley-davidson.com.
(00240e)
NAPOMENA
Nemojte dopustiti da prljavština ili ostaci uđu u spremnik glavnog cilindra. Prljavština i talog u spremniku mogu uzrokovati nepravilan rad i oštećenje opreme. (00205c)
Povremeno provjeravajte razinu tekućine kvačila. Preporučena učestalost navedena je u odjeljku Raspored održavanja → Evidencija servisa → Redoviti servisni intervali: Trike modeli 2016. . Provjerite razinu maziva.
1. Postavite vozilo na ravnu podlogu. Okrenite upravljač tako da glavni cilindar bude ravan.
2. Pogledajte Slika 1. Pogledajte kroz stakalce za provjeru spremnika (3). Uvjerite se da ima tekućine. Staklo za provjeru izgleda tamno ako ima tekućine.
NAPOMENA
  • Tijekom uobičajene upotrebe i habanja nije potrebno dodavati ni uklanjati tekućinu iz kočionog sustava.
  • NE dolijevajte više od razine FILL. Količina tekućine za kvačilo povećava se kako se kvačilo haba. Prepunjavanje može oštetiti brtve i rezultirati oštećenjem sustava kvačila.
  • Ako je razina tekućine znatno iznad oznake FILL, razlog može biti istrošeno kvačilo.
3. Ako stakalce za provjeru nije tamno:
a. provjerite curi li tekućina iz sustava hidrauličkog kvačila.
b. Uklonite poklopac spremnika. Provjerite razinu tekućine.
c. Ako je razina tekućine ispod oznake FILL u spremniku, dodajte DOT 4 BRAKE FLUID. Ne dolijevajte više od razine FILL.
d. Provjerite je li brtva poklopca glavnog cilindra kvačila napukla, istrošena ili oštećena na drugi način. Prema potrebi zamijenite brtvu. Pričvrstite poklopac vijcima. Pritegnite do 0,7–9 N·m (6–8 in-lbs).
NAPOMENA
Ako je razina tekućine u spremniku glavnog cilindra kvačila odgovarajuća, ali kvačilo ne radi pravilno, potražite informacije u servisnom priručniku ili se obratite dobavljaču za Harley-Davidson.

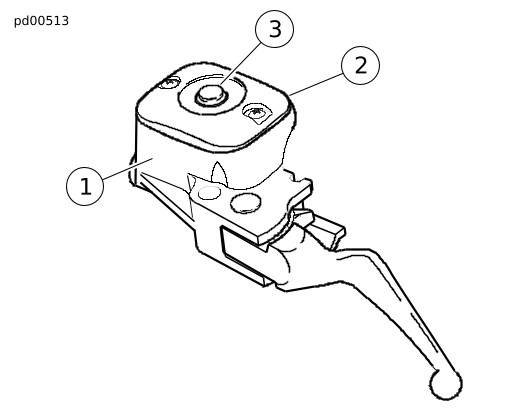

1Spremnik glavnog cilindra kvačila
2Poklopac spremnika
3Stakalce za provjeru
Slika 1. Spremnik glavnog cilindra kvačila
