UPOZORENJEFunkcija automatskog uključivanja prednjeg svjetla omogućuje bolju vidljivost korisnika drugim vozačima. Prednje svjetlo treba uvijek biti uključeno. Loša vidljivost vozača drugim vozačima može rezultirati smrću ili ozbiljnom ozljedom. (00030b)
Pogledajte odjeljak VAŠ KORISNIČKI PRIRUČNIK. Svakako zabilježite sve ključne brojeve u za to namijenjen prostor na početku ove knjižice.
Pogledajte Slika 1. Prekidač paljenja upravlja električnim funkcijama motocikla.
UPOZORENJEVozilom nemojte upravljati dok su vilice zaključane. Zaključavanje vilica ograničava mogućnost skretanja, što može rezultirati smrću ili ozbiljnom ozljedom. (00035a)
NAPOMENA
Zaštitite motocikl od krađe. Ako nakon parkiranja ne zaključate motocikl, može doći do krađe i/ili oštećenja opreme. (00151b)
NAPOMENA
Brave nemojte podmazivati mazivima na bazi petroleja ili grafita. Može doći do kvara brave. (00152a)
NAPOMENA
- Harley-Davidson® preporučuje da prije upotrebe motocikla izvadite ključ iz bravice paljenja/vilice. Ako ključ ne izvadite, on može ispasti tijekom vožnje.
- PRIBOR - moguće je uključiti bljeskalice upozorenja. Lampice instrumenata su uključene. Mogu se aktivirati stop svjetlo i truba. Ključ se može izvaditi.
- Svjetla se uključuju se kada je ključ u položaju IGNITION (Paljenje), kao što propisuje zakon na određenim područjima.
Tablica 1. Položaji sklopke za paljenje
MODEL | FUNKCIJA | OZNAKA | UPOTREBA |
|---|---|---|---|
FLHR FLHRC | Prekidač* | ||
OFF (Isključeno) | Isključeni su paljenje, svjetla i pribor. | ||
ACCESSORY (Pribor) | Pribor je upaljen. Trepćući indikator upozorenja za opasnost možete ostaviti uključen. Lampice instrumenata su uključene. Kočiono svjetlo i truba mogu se aktivirati.* | ||
IGNITION (Paljenje) | Uključeni su paljenje, svjetla i pribor.** | ||
FLHTCU FLHTCU TC FLHTCUL FLHTK FLHTKL FLHX FLHXS FLTRU FLTRX FLTRXS | Brava s ključem | LOCK (Zaključavanje) | Zaključava sklopu u položaju FORK LOCK (Zaključavanje vilice) ili ACCESSORY (Pribor). Izvadite ključ radi sigurnosti. |
UNLOCK (Otključavanje) | Služi za otključavanje sklopke. Kada je otključana, sklopka se može zaokrenuti u bilo koji od 4 položaja. Izvadite ključ za vrijeme vožnje kako ga ne biste izgubili. | ||
Prekidač | FORK LOCK (Zaključavanje vilice) | Služi za zaključavanje vilice u lijevom položaju kako bi se spriječila neovlaštena uporaba vozila kada je ono parkirano. Pogledajte Kontrole i indikatori → Blokada vilice za informacije o radu. | |
OFF (Isključeno) | Ako je sklopka u položaju OFF (Isključeno), paljenje, svjetla i pribor su isključeni. | ||
IGNITION (Paljenje) | Ako je sklopka u položaju IGNITION (Paljenje), motocikl možete pokrenuti, a sva svjetla i pribor će raditi. | ||
ACCESSORY (Pribor) | U položaju ACCESSORY (Pribor) svjetla instrumenata i pribor će raditi, ali se motor ne može pokrenuti. Mogu se aktivirati stop svjetlo i truba. Uključena su sva 4 žmigavca upozorenja na opasnost. Prekidač se može zaključati u položaj ACCESSORY. | ||
* Brava prekidača nalazi se ispod poklopca prekidača. Umetnite ključ i okrenite ga suprotno od kazaljke na satu za zaključavanje, a u smjeru kazaljke na satu za otključavanje. Ključ možete izvaditi u bilo kojem položaju. ** Međunarodni modeli: Također je uključeno pozicijsko svjetlo i stražnje svjetlo. | |||

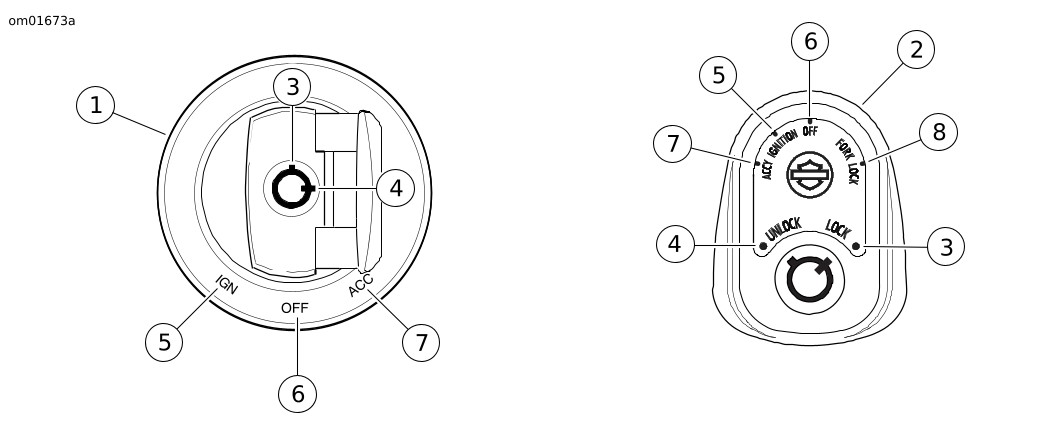

| 1 | Prekidač paljenja: FLHR, FLHRC |
| 2 | Prekidač paljenja: ostali modeli |
| 3 | Zaključano |
| 4 | Otključano |
| 5 | Paljenje |
| 6 | Isključeno |
| 7 | Pribor |
| 8 | Blokada vilice |
Slika 1. Prekidač paljenja
