Posebni alati
OpisBroj DijelaKoličina
SPANNER TOOL (ALAT KLJUČA)
14900080
1

Izračunavanje opterećenja
NAPOMENA
Ukupna masa vozača i putnika uvećana za teret i dodatnu opremu ne smije premašiti maksimalnu dopuštenu dodanu masu. Pogledajte Tablica 1.
  1. Dodajte masu vozača i opreme za vožnju kako biste dobili ukupnu masu vozača.
  2. Zasebno dodajte masu putnika, njihove opreme za vožnju, planiranog tereta i sve dodatne opreme.
Tablica 1. Maksimalna dopuštena dodana masa: FXDLS
MODEL
SPECIFIKACIJE
lb
kg
FXDLS
411
186
Utvrdite mjeru predopterećenja.
  1. Pod stavkom MASA VOZAČA pronađite redak koji navodi ukupnu masu vozača i opreme za vožnju. Pogledajte Tablica 2.
  2. U retku SUVOZAČ, TERET I PRIBOR, utvrdite stupac s ukupnom masom za bilo kojeg suvozača, teret i pribor.
  3. Broj na sjecištu retka MASA VOZAČA i stupca SUVOZAČ, TERET I PRIBOR jest mjera lokacije predopterećenja.
Tablica 2. Mjera predopterećenja amortizera: FXDLS
MASA VOZAČA
SUVOZAČ, TERET I PRIBOR
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
kg
0
5
9
14
18
23
27
32
36
41
45
50
54
59
64
68
lb
kg
MJERA IZMEĐU VRHA MATICE REGULATORA I DNA KAPE AMORTIZERA (mm)
100
45
16
17
19
20
21
23
24
25
27
28
29
31
32
110
50
16
17
18
20
21
22
24
25
26
28
29
30
32
33
120
54
16
18
19
20
22
23
25
26
27
29
30
31
33
34
130
59
16
17
19
20
21
23
24
25
27
28
29
31
32
34
35
140
64
16
17
18
20
21
22
24
25
26
28
29
30
32
33
34
36
150
68
17
18
19
21
22
23
25
26
27
29
30
31
33
34
35
37
160
73
17
19
20
21
23
24
25
27
28
30
31
32
34
35
36
38
170
77
18
20
21
22
24
25
26
28
29
30
32
33
34
36
37
38
180
82
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
190
86
20
22
23
24
26
27
28
30
31
32
34
35
36
38
39
40
200
91
21
22
24
25
26
28
29
30
32
33
35
36
37
39
40
41
210
95
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
220
100
23
24
26
27
28
30
31
32
34
35
36
38
39
40
41
42
230
104
24
25
27
28
29
31
32
33
35
36
37
39
40
41
42
43
240
109
25
26
27
29
30
31
33
34
35
37
38
40
41
42
43
44
250
113
26
27
28
30
31
32
34
35
36
38
39
40
41
42
43
44
260
118
27
28
29
31
32
33
35
36
37
39
40
41
42
43
44
45
Prilagođavanje amortizera
UPOZORENJE
Ravnomjerno podesite oba amortizera. Nepropisno vučenje može negativno utjecati na stabilnost i upravljanje, što može rezultirati smrću ili ozbiljnom ozljedom. (00036b)
NAPOMENA
Izbjegavajte oštećenje amortizera. Prije otpuštanja ili pritezanja matica za prilagođavanje amortizera pazite da su navoji amortizera čisti i da na njima nema prljavštine. (00646b)
NAPOMENA
Da bi se spriječilo oštećivanje matica za prilagođavanje i protumatica, koristite se samo ključem za matice SPANNER TOOL (ALAT KLJUČA) (Broj Dijela:14900080) isporučenim s motociklom.
  1. Prema potrebi, očistite navoje na amortizeru.
  2. Pogledajte Slika 1. S pomoću ključa za matice (5) okrenite gornju protumaticu (2) suprotno od smjera kazaljki na satu da biste otključali prsten.
    3. NAPOMENA
    Pogledajte Slika 1. Okrenite donju maticu za podešavanje (1) u smjeru kazaljki na satu da biste povećali predopterećenje. Okrenite donju maticu za podešavanje (1) suprotno od smjera kazaljki na satu da biste smanjili predopterećenje.
  3. Odredite položaj mjere predopterećenja. Pogledajte Tablica 2.
    1. Postavite donji dio ključa za matice na dno kape amortizera (3).
    2. Na skali ključa pronađite mjeru iz tablice predopterećenja.
    3. Zakrenite donju maticu za podešavanje (1) tako da vrh matice bude u ravnini s mjerom (4) na skali.
  4. Ključem pritegnite gornju protumaticu o donju maticu za podešavanje.
  5. Podesite suprotni amortizer na istu mjeru predopterećenja.

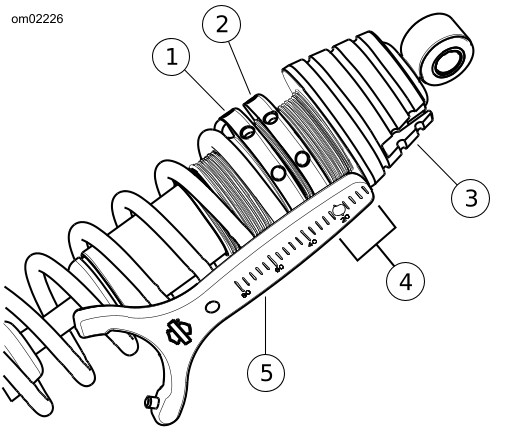

1Donja matica za podešavanje
2Gornja protumatica
3Kapa amortizera
4Mjera (iz tablice predopterećenja)
5Ključ za matice
Slika 1. Podešavanje amortizera na mjeru predopterećenja
