Posebni alati
| Opis | Broj Dijela | Količina |
|---|---|---|
| OIL FILTER WRENCH (KLJUČ ZA ULJNE FILTRE) | HD-44067 | 1 |
Pražnjenje spremnika ulja
| 1. | Pogledajte Održavanje i podmazivanje → Provjera razine ulja → Čep otvora za dopunjavanje . Odvijte i uklonite čep za dolijevanje / šipku za provjeru. NAPOMENA Iskorišteno ulje odložite u skladu s lokalnim propisima. | |
| 2. | Pogledajte Slika 1. Uklonite čep za ispuštanje motornog ulja s O-prstenom. Ispustite motorno ulje. | |
| 3. | Provjerite je li O-prsten pokidan ili oštećen. Po potrebi zamijenite. Očistite magnetski čep za ispuštanje. | |
| 4. | Postavite O-prsten i čep za ispuštanje te stegnite. 19–285 N·m (14–21 ft-lbs). |

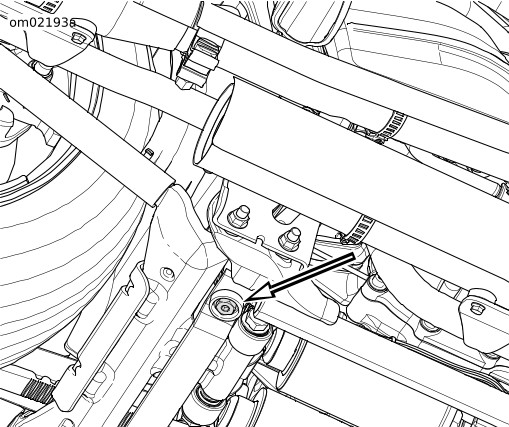

Slika 1. Čep za ispuštanje motornog ulja
Uklanjanje filtra ulja
UPOZORENJEPazite da maziva i tekućine ne dospiju na gume, kotače ili kočnice prilikom promjene tekućina. To može negativno utjecati na prianjanje, što može rezultirati gubitkom nadzora nad motociklom te smrću ili ozbiljnim ozljedama. (00047d)
NAPOMENA
Pažljivo birajte sredstva za podmazivanje jer su neka izazivaju kemijsku reakciju kad se pomiješaju. Upotreba nekvalitetnih maziva može oštetiti motor. (00184a)
NAPOMENA
Da bi se lakše pristupalo filtru ulja, može se ukloniti prednji spojler. Pogledajte Održavanje i čišćenje → Prednji blatobran.
Filtar ulja nalazi se na prihvatu filtra ispred motora.
NAPOMENA
Filtar uklonite pomoću Harley-Davidson® ključa za uljne filtre. Taj alat može spriječiti oštećenja senzora položaja vratila motora i/ili senzora kabela. (00192b)
- Pogledajte Slika 2. Filtar ulja uklonite s pomoću OIL FILTER WRENCH (KLJUČ ZA ULJNE FILTRE) (Broj Dijela:HD-44067).
- Očistite prirubnicu priključnog mjesta filtra od ostataka stare brtve. Površina mora biti glatka i bez taloga ili starog materijala iz brtve.
Instaliranje filtra ulja
Twin Cam 110B motori zahtijevaju premium filtar ulja (br. dijela 63798-99A Chrome ili br. dijela 63731-99A Black).
- Pogledajte Slika 3. Nanesite tanki sloj ulja na kontaktnu površinu brtve na pričvrsnoj ploči (1) i brtvi filtra ulja (2).
- Filtar pričvršćujte na adapter (3) dok brtvilo ne dotakne kontaktnu površinu ploče. Nanesite još 3/4–1 punog kruga.
Punjenje spremnika ulja
NAPOMENA
Upotrijebite odgovarajuće motorno ulje za najnižu očekivanu temperaturu u razdoblju do sljedeće promjene ulja. Pogledajte Održavanje i podmazivanje → Podmazivanje motora: Sintetičko ulje → Preporučena motorna ulja.
| 1. | Napunite spremnik ulja s najviše 189 L (2.0 qt) ulja. | |
NAPOMENA Nemojte prepunjivati ulje. To može rezultirati prelaskom ulja na filtar zraka, što može uzrokovati oštećenja i/ili kvarove. (00190b) | ||
| 2. | Pokrenite motor i pažljivo provjerite curi li ulje oko čepa za ispuštanje uljnog filtra. | |
| 3. | Pogledajte Održavanje i podmazivanje → Provjera razine ulja → Razina motornog ulja. Neka motor postigne radnu temperaturu. Dodajte ulje do razine „puno toplo“ (1) na šipci za provjeru. |

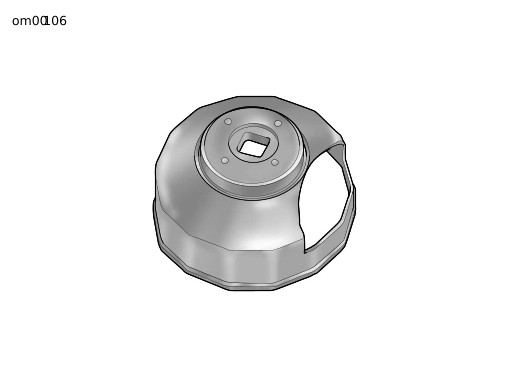

Slika 2. Ključ za uljne filtre (br. dijela HD-44067)
| 1 | Kontaktna površina |
| 2 | Brtvilo filtra |
| 3 | Adapter |

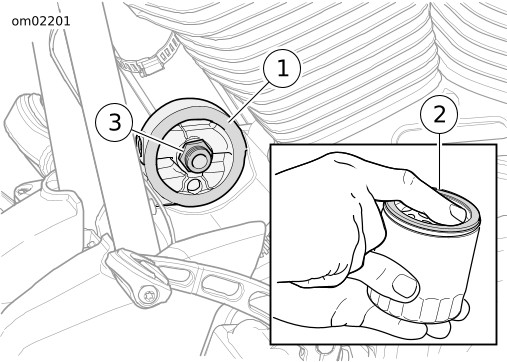

Slika 3. Nanošenje tankog sloja ulja
