Ispustite sredstvo za podmazivanje kućišta i napunite ga svježim sredstvom za podmazivanje u propisanim intervalima. Pogledajte Raspored održavanja → Evidencija servisa.
NAPOMENA
Nemojte staviti previše maziva u primarni okvir lanca. Previše sredstva za podmazivanje može uzrokovati grubo pokretanje kvačila, nepotpuno isključivanje, usporavanje kvačila i/ili poteškoće pri pronalaženju neutralnog položaja u praznom hodu. (00199b)
Promjena sredstva za podmazivanje kućišta mjenjača
| 1. | Vozite motocikl dok razina motornog ulja ne dosegne minimalnu temperaturu. Temperatura: 93,4 °C (200 °F) | |
NAPOMENA Kada ispuštate ili dodajete mazivo, pazite da prljavština, krhotine i ostali zagađivači ne uđu u motor. (00198a) | ||
| 2. | See Slika 1. Pomoću nasadnog ključa T27 TORX uklonite pet vijaka (3) (s podloškama) kako biste oslobodili poklopac za pregled kvačila (2) s poklopca primarnog kućišta mjenjača. | |
| 3. | See Slika 2. Uklonite magnetski čep za ispuštanje pri dnu unutarnjeg poklopca primarnog kućišta mjenjača. Ispraznite primarno kućište lanca. NAPOMENA Mazivo odložite u skladu s lokalnim propisima. | |
| 4. | Očistite čep za ispuštanje. Ako su se na čepu nakupile nečistoće, provjerite stanje dijelova prijenosa. | |
| 5. | Instalirajte novi O-prsten na čep za ispuštanje. | |
| 6. | Vratite čep za ispuštanje u unutarnji poklopac primarnog kućišta mjenjača. Pritegnite. Moment: 19–28 N·m (14–21 ft-lbs) Čep za ispuštanje iz primarnog prijenosa | |
NAPOMENA Nemojte staviti previše maziva u primarni okvir lanca. Previše sredstva za podmazivanje može uzrokovati grubo pokretanje kvačila, nepotpuno isključivanje, usporavanje kvačila i/ili poteškoće pri pronalaženju neutralnog položaja u praznom hodu. (00199b) | ||
| 7. | Pour HARLEY-DAVIDSON SCREAMIN' EAGLE SYN3 SYNTHETIC MOTORCYCLE LUBRICANT (Part No. 99824-03 U.S. quart) through the clutch inspection cover opening. Volumen: 1 L (34 fl oz) NAPOMENA Upotrebljavajte samo HARLEY-DAVIDSON SCREAMIN' EAGLE SYN3 SYNTHETIC MOTORCYCLE LUBRICANT. | |
 UPOZORENJEPazite da maziva i tekućine ne dospiju na gume, kotače ili kočnice prilikom promjene tekućina. To može negativno utjecati na prianjanje, što može rezultirati gubitkom nadzora nad motociklom te smrću ili ozbiljnim ozljedama. (00047d) NAPOMENA Kada ispuštate ili dodajete mazivo, pazite da prljavština, krhotine i ostali zagađivači ne uđu u motor. (00198a) | ||
| 8. | Postavite poklopac za provjeru kvačila i novo brtvilo: a. Temeljito obrišite sredstvo za podmazivanje s pričvrsne površine poklopca i žlijeba okvira lanca. b. Postavite brtvu u utor u poklopcu primarnog okvira lanca. Utisnite sva zadebljanja na brtvi u utor. Zadebljanja fiksiraju brtvu. c. Stavite vijak (sa sigurnosnom podloškom) kroz poklopac za provjeru kvačila. Navijte ga u otvor za vijak gornjeg poklopca. d. Postavite preostala četiri vijka (s podloškama). e. S pomoću nasadnog ključa T27 TORX naizmjenice zategnite vijke. Moment: 9,5–12,2 N·m (84–108 in-lbs) Vijci poklopca provjere kvačila |
| 1 | Brtva |
| 2 | Poklopac za pregled kvačila |
| 3 | Vijci s podloškama |

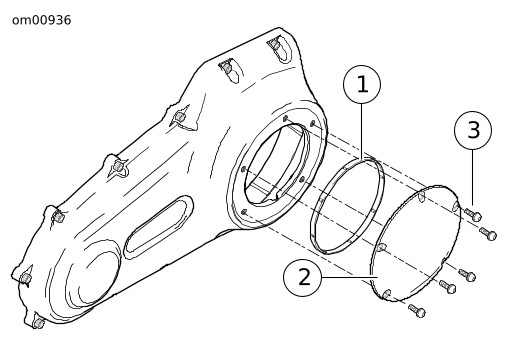

Slika 1. Poklopac kvačila

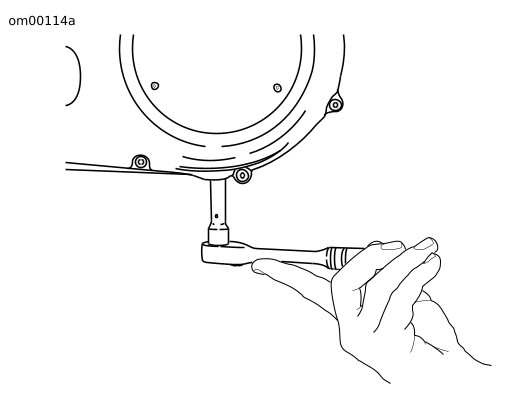

Slika 2. Uklanjanje čepa za ispuštanje na kućištu mjenjača
