UPOZORENJE
Ne upotrebljavajte benzin ili otapala za čišćenje elementa filtra. Zapaljiva sredstva za čišćenje mogu prouzročiti vatru u sustavu usisa, što može uzrokovati smrt ili teške ozljede. (00101a)
NAPOMENA
Ugradite zračni filtar prije pokretanja motora. Ako to ne učinite, u motor mogu ući strane čestice, što može uzrokovati oštećenje. (00207a)
Element filtra pregledavajte u odgovarajućim intervalima i prema potrebi servisirajte. Češće ih provjeravajte u prašnjavim uvjetima. Pogledajte Raspored održavanja → Evidencija servisa.
Zaštita od kiše
U mokrim ili kišnim uvjetima, kad je filtar izložen, voda može ući u motor. Kad je motocikl parkiran, voda može izazvati internu koroziju motora ili oštećenje. Kad je motocikl u vožnji, voda može izazvati pogrešno paljenje motora.
U mokrim ili kišnim uvjetima stavite zaštitu od kiše preko sklopa čistača zraka da biste spriječili ulaženje vode.
Uklanjanje
NAPOMENA
  • Stražnja tablica zalijepljena je za papirnati element.
  • Pogledajte Slika 1. Utor u stražnjoj strani poklopca stezaljke omogućuje pristup odvijaču.
  1. Olabavite stezaljku.
  2. Pogledajte Slika 2. Odvojite filtar od cijevi za zrak (1).
  3. Skinite vijak (3) i traku plakete (4).

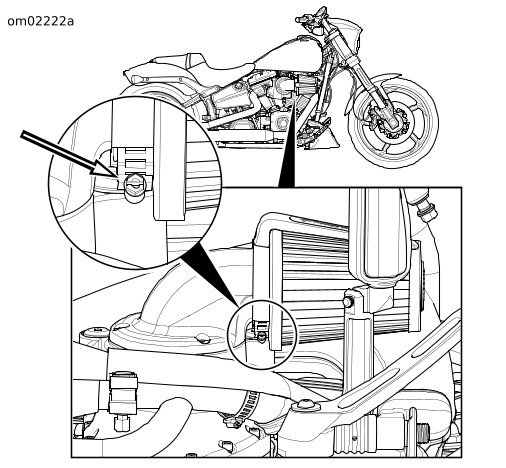

Slika 1. Stezaljka crijeva filtra zraka
Čišćenje i uljenje filtra
  1. Lagano udarite po filtru kako bi otpala prljavština.
  2. Nježno iščetkajte mekanom četkom.
    3. NAPOMENA
    • Upotreba metoda ili proizvoda za čišćenje, sušenje ili uljenje izuzev sljedećih može oštetiti filtar i poništiti jamstvo proizvođača.
    • K&N POWER KEEN AIR FILTER i K&N AIR FILTER OIL dostupni su kod vašeg dobavljača za Harley-Davidson.
  3. Očistite filtar:
    1. Naprskajte dosta sredstva za čišćenje filtra zraka ili zarolajte filtar u plitku pliticu sredstva.
    2. Odmah izvadite i ostavite da se natapa deset minuta.
    4. NAPOMENA
    NEMOJTE koristiti komprimirani zrak ili industrijski fen kako biste ubrzali sušenje.
  4. Izvana vodom iz slavine pod niskim pritiskom isperite i osušite filtar, medij filtra.
    1. Isperite filtar od čiste strane prema prljavoj vodom iz slavine.
    2. Otresite višak vode.
    3. Neka se filtar suši na zraku.
    5. NAPOMENA
    Pogledajte Slika 2. Ako filtar zraka treba zamijeniti, skinite plaketu CVO-a (5) sa starog filtra zraka. Postavite plaketu CVO-a na novi filtar. Obratite se dobavljaču za Harley-Davidson®.
  5. Pregledajte filtar. Držite filtar prema gore i prema snažnom izvoru svjetla.
    1. Ako je filtar čist, kroz njega jednakomjerno prolazi svjetlo.
    2. Ako je oštećen ili se ne može očistiti, zamijenite filtar.
Nauljite filtar
NAPOMENA
NEMOJTE PREVIŠE NAULJITI FILTAR ZRAKA. Prekomjerno uljenje utječe na rad motora i/ili određenih komponenti motora. Ako se ulje još uvijek cijedi ili kaplje s elementa 20 minuta nakon uljenja, očistite element filtra.
  1. Nauljite filtar:
  2. Poprskajte ili stisnite bocu kako biste ulje nanijeli duž svakog nabora.
  3. Neka filtar 20 minuta upija ulje.
  4. Nakon 20 minuta pregledajte filtar. Pažljivo nanesite ulje na sve preostale bijele točke na filtru. Pustite filtar da upija ulje.
Postavljanje
1. Pogledajte Slika 2. Postavite traku plakete (4) i zavijte (3).
2. Postavite filtar zraka (6) sa stezaljkom na cijev za unos (1) dok sasvim ne sjedne u utor.
NAPOMENA
Kako biste spriječili oštećenje stražnjeg zida filtra, držite pužni prijenos približno u sredini zareza kad pritežete stezaljku.
3. Poravnajte element fitra zraka tako da se simbol na prednjeg poklopcu pravilno poravna. Zategnite stezaljku.
Moment: 5,1–6,2 N·m (45–55 in-lbs) Stezaljka elementa filtra zraka
1Usisna cijev
2Stezaljka crijeva
3Vijak
4Sklop ukrasa
5CVO ukras
6Element filtra

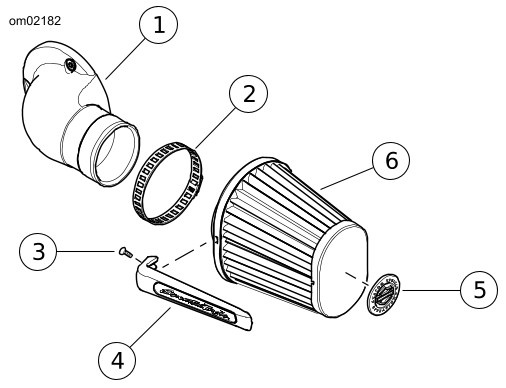

Slika 2. Filtar zraka
