Posebni alati
OpisBroj DijelaKoličina
DOT 4 BRAKE FLUID MOISTURE TESTER (MJERAČ UDJELA VLAGE U DOT 4 KOČIONOJ TEKUĆINI)
HD-48497-A
1

Provjeravajte razinu kočione tekućine i istrošenost kočionih pločica i diskova u pravilnim intervalima. Pogledajte Raspored održavanja → Evidencija servisa.
Pri svakom servisu provjerite sadržaj vlage u tekućini s pomoću alata DOT 4 BRAKE FLUID MOISTURE TESTER (MJERAČ UDJELA VLAGE U DOT 4 KOČIONOJ TEKUĆINI) (Broj Dijela:HD-48497-A). Slijedite upute dobivene s alatom.
Ispraznite sustav kvačila i zamijenite tekućinu DOT 4 svake dvije godine ili češće ako test kočione tekućine pokaže udio vlage od 3 % ili veći.
Kočiona tekućina
UPOZORENJE
Očistite čep ili poklopac otvora za punjenje spremnika prije uklanjanja. Upotrebljavajte samo kočionu tekućinu DOT 4 iz zapečaćenog spremnika. Kontaminirana tekućina može negativno utjecati na učinkovitost kočenja ili odvajanje kvačila, što može rezultirati smrću ili ozbiljnim ozljedama. (00504d)
UPOZORENJE
Kontakt s tekućinom za kočnice DOT 4 može dovesti do ozbiljnih posljedica po zdravlje. Nenošenje odgovarajuće zaštite za kožu i oči može dovesti do smrti ili ozbiljnih ozljeda.
  • Ako je udahnete: Ostanite mirni, izađite na svjež zrak i zatražite medicinsku pomoć.
  • Ako dođe u dodir s vašom kožom: Skinite zaprljanu odjeću. Odmah isperite kožu s puno vode tokom 15–20 minuta. Ako dođe do iritacije, zatražite liječničku pomoć.
  • Ako vam upadne u oči: Ispirite oči najmanje 15 minuta pod tekućom vodom držeći očne kapke otvorenim. Ako dođe do iritacije, zatražite liječničku pomoć.
  • Ako progutate: Isperite usta i pijte dosta vode. Ne izazivajte povraćanje. Obratite se centru za kontrolu otrovanja. Potrebna je hitna medicinska pomoć.
  • Više pojedinosti pogledajte u tehničko-sigurnosnom listu na stranici sds.harley-davidson.com.
(00240e)
NAPOMENA
Kočiona tekućina DOT 4 oštećuje obojene površine i površine karoserija s kojima dođe u kontakt. Prilikom svakog rada na kočnicama budite oprezni i zaštitite površine od prolijevanja. U suprotnom može doći do oštećenja motora. (00239c)
NAPOMENA
Nemojte dopustiti da prljavština ili ostaci uđu u spremnik glavnog cilindra. Prljavština i talog u spremniku mogu uzrokovati nepravilan rad i oštećenje opreme. (00205c)
NAPOMENA
  • Ako kočioni sustav ne curi, ne bi smjelo biti potrebe za dodavanjem tekućine. Ako je razina tekućine niska, pločice su vjerojatno istrošene. Zamjenom pločica razina tekućine vratit će se na normalnu razinu.
  • Upotrebljavajte samo kočionu tekućinu DOT 4 i mijenjajte je svake dvije godine ili češće ako udio vlage iznosi 3 % ili više. Obratite se dobavljaču za Harley-Davidson®.
  1. Postavite vozilo na ravnu podlogu.
    1. Prednja kočnica: Poravnajte glavni cilindar okretanjem ručke i/ili sa motociklom u uspravnom položaju (nenaslonjenim na nogar).
    2. Stražnja kočnica: Postavite motocikl tako da je spremnik glavnog cilindra vodoravan.

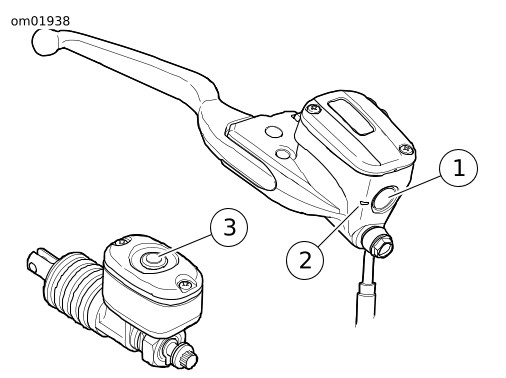

  2. See Slika 1. Pogledajte staklo za provjeru spremnika.
    1. Sprijeda: Provjerite je li tekućina vidljiva kroz stakalce za provjeru (1). Ako je razina tekućine ispod oznake minimuma (2) ili je nema, obratite se dobavljaču tvrtke Harley-Davidson.
    2. Straga: Provjerite ima li tekućine. Ako postoji tekućina, staklo za provjeru razine tekućine (3) bit će tamno. Ako je stakalce čisto, obratite se dobavljaču tvrtke Harley-Davidson.
  3. Provjerite ostavljaju li ručica prednje kočnice i papučica stražnje kočnice dojam čvrstoće kada se aktiviraju. Ako kočnice nisu čvrste, potrebno je ispustiti kočioni sustav. Obratite se dobavljaču za Harley-Davidson®.
1Prednje staklo spremnika
2Oznaka minimuma
3Stražnje staklo spremnika
Slika 1. Spremnik kočione tekućine
Kočione pločice
UPOZORENJE
Pregledavajte jesu li kočione pločice pohabane u intervalima servisnog održavanja. Ako vozite u otežanim uvjetima (strmine, gust promet itd.), pregledavajte ih češće. Vožnja s prekomjerno istrošenim kočnicama može uzrokovati kvar kočnica, što može dovesti do smrti ili ozbiljnih ozljeda. (00052a)
UPOZORENJE
Kočnice uvijek zamijenite u kompletu kako bi radile ispravno i sigurno. Neispravne kočnice mogu rezultirati smrću ili ozbiljnim ozljedama. (00111a)
UPOZORENJE
Kočnice su ključna komponenta sigurnosti. Obratite se prodavaču tvrtke Harley-Davidson® za popravak ili zamjenu kočnica. Nepravilno servisirane kočnice mogu negativno utjecati na učinkovitost kočenja, što može rezultirati smrću ili ozbiljnim ozljedama. (00054a)
UPOZORENJE
Obavite redovito održavanje kočnica. Nedostatak održavanja u redovitim intervalima može negativno utjecati na učinkovitost kočenja, što može rezultirati smrću ili ozbiljnim ozljedama. (00055a)
UPOZORENJE
Kotač i kočiona kliješta moraju biti poravnati. Vožnja s neporavnatim kotačem ili kočionim kliještima može uzrokovati zapinjanje kočionog diska i gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00050a)
Tarni materijal kočione pločice Harley-Davidsona odabran je kako bi pružio najbolju učinkovitost u suhim i mokrim uvjetima te pri visokim radnim temperaturama. Nadilaze sve propise koji su trenutno na snazi. No u nekim uvjetima kočenja može se čuti zvuk kočenja. To je uobičajeno kod ovog tarnog materijala.
Tablica 1. Minimalna debljina tarnog materijala kočione pločice
in
mm
0,040
1,020

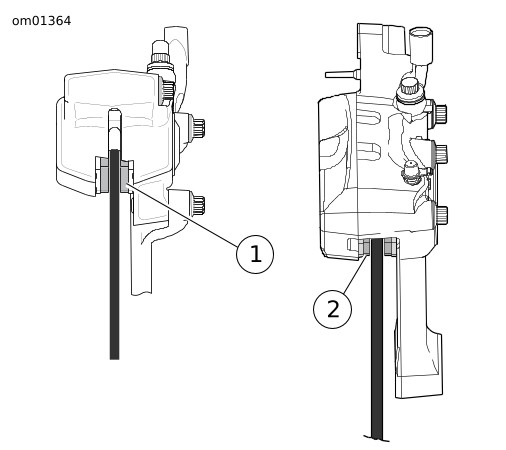

  1. See Slika 2. Provjerite kočione diskove dok se okreću. Disk se treba okretati ravnomjerno unutar kočionih kliješta.
    2. NAPOMENA
    S prednje strane, žljebovi na kočionim pločicama nisu vidljivi kada se kočnice približe isteku svog vijeka trajanja.
  2. Izmjerite debljinu tarnog materijala na svakoj kočionoj pločici. Pločice se nužno ne habaju ravnomjerno. Provjerite svaku pločicu.
  3. Zamijenite kočione pločice prije nego što tarni materijal dosegne minimalnu debljinu. Kočione pločice uvijek mijenjajte u parovima. Obratite se dobavljaču za Harley-Davidson®. Pogledajte Tablica 1.
1Prednja kočnica
2Stražnja kočnica
Slika 2. Tarni materijal kočnice
