Uklanjanje stražnjeg sjedala
  1. Uklonite palčani vijak i podlošku s gornjeg dijela stražnjeg blatobrana.
  2. Povucite stražnje sjedalo natrag s palčanih matica sjedala.
Vožnja bez stražnjeg sjedala
Pogledajte Slika 1. Ako preferirate izgled jednostrukog sjedala, možete ukloniti remen sjedala. Ispupčenje palčanog vijka prekrijte dekorativnim čepom (4) koji se nalazi ispod stražnjeg sjedala.
Uklanjanje sjedala
  1. Uklonite stražnje sjedalo.
  2. Uklonite dvije ručne matice sa stražnje strane sjedala.
  3. Podignite stražnji dio sjedala. Povucite ga unatrag kako biste jezičak sjedala uklonili iz utora okvira.
  4. Uklonite remen sjedala.
Ugradnja sjedala
1. Pogledajte Slika 1. Postavite remen sjedala (3) na izbočine za montiranje sjedala na blatobranu.
2. Gurnite sjedalo prema prednjem dijelu motocikla kako bi se jezičak zakvačio u utor na stražnjoj strani okvira (1) dok spuštate stražnji dio sjedala na izbočine za montiranje sjedala (2).
3. Postavite palčane vijke za montiranje sjedala (3). Čvrsto ih pritegnite.
4. Ako želite, montirajte stražnje sjedalo.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
5. Povucite sjedalo i stražnje sjedalo prema gore da biste provjerili jesu li dobro pričvšćeni.
Ugradnja stražnjeg sjedala
1. Pogledajte Slika 1. Povucite prednji dio stražnjeg sjedala tako da zahvati udubljenja u nosaču s palčanim maticama sjedala (5).
2. Pritegnite palčani vijak s podloškom (6) da biste pričvrstili stražnje sjedalo na stražnji blatobran.
UPOZORENJE
Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b)
3. Povucite stražnje sjedalo prema gore da biste provjerili je li dobro pričvšćeno.

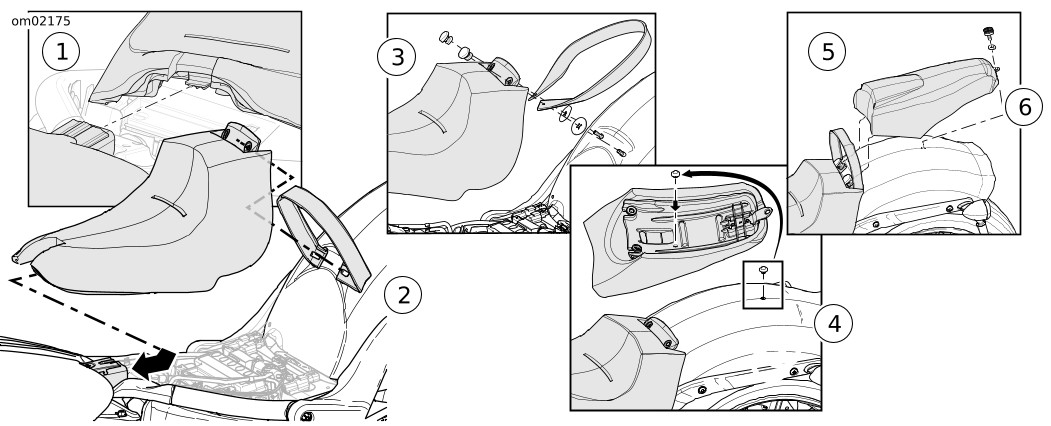

1Jezičak za zahvat
2Spuštanje
3Postavite ručne matice (2)
4Montirajte čep za blatobran
5Zakačite utore za palčane matice
6Postavite palčani vijak
Slika 1. Montirajte sjedalo i stražnje sjedalo
