AVERTISSEMENT

Ne pas tenter d’entrer des informations de trajets ou de régler cet appareil en conduisant. Être distrait pendant la conduite peut causer la mort ou des blessures graves. (00614b)

Voir Figure 1. Le GPS Road Tech™ zumo® 660 offre des cartes ainsi que des instructions audio pour la navigation tout en conduisant. L’appareil embarque des trajets vers les installations, les concessionnaires et les autres points d’intérêt de Harley-Davidson. Il peut être personnalisé en insérant le lieu d’une maison et des destinations favorites.

Les journaux de voyage, cartes et itinéraires peuvent être partagés en connectant l’appareil à un ordinateur, ou en utilisant une carte microSD. Les plans de route peuvent aussi être créés, partagés et téléchargés sur le GPS depuis le planificateur de trajet sur www.harley-davidson.com.

Reportez-vous à l’écran d’aide et le manuel du propriétaire du Road Tech zumo 660 pour installer et faire fonctionner le GPS.

REMARQUE

Les fonctionnalités de trafic ne sont pas activés sur le GPS. Les récepteurs de trafic et des services d’abonnement pour le GPS peuvent être achetés chez Garmin International, Inc.
Le lecteur de fichiers multimédia du GPS ne jouera pas par les haut-parleurs du véhicule.

Pose

REMARQUE

Installez la batterie avant d’utiliser le GPS pour la première fois. Reportez-vous au manuel du propriétaire du Road Tech zumo 660 pour l’installation de la batterie.
Le support de ventouse et le câble d’alimentation ne sont fournis qu’à des fins d’usage automobiles. Reportez-vous au manuel du propriétaire du Road Tech zumo 660.

Voir Figure 1. Retirez le bouchon d’étanchéité du support.
Insérez le GPS dans son support par le bas.
Emboîtez l’extrémité supérieure de l’unité GPS.

Dépose

Retirez l’unité GPS quand la moto est à l’arrêt pour empêcher le vol ou les dégradations.

Voir Figure 1. Appuyez sur le bouton de déverrouillage sur côté du support.
Retirez le GPS de son support.
Enclenchez le bouchon d’étanchéité du support pour guidon.
Rangez l’appareil dans un endroit sûr.

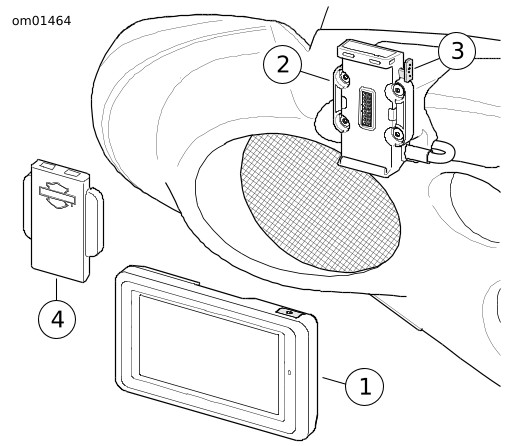

1	Unité GPS
2	Berceau
3	Bouton de dégagement
4	Bouchon d’étanchéité

Figure 1. Unité de GPS Road Tech zumo 660

Allumer/éteindre l’appareil GPS

Une fois le GPS installé, faites tourner le bouton d’allumage sur la position d’allumage ou ACC pour allumer l’appareil. Tourner le bouton sur OFF ou VERROU DE FOURCHE fera s’éteindre le GPS après un délai de 30 secondes. L’unité peut également être utilisé grâce à l’énergie de sa propre batterie, en appuyant sur le bouton d’alimentation sur le dessus du GPS.

Réglage du volume

Pour écouter les instructions vocales via les haut-parleurs du véhicule, allumez la radio. Le GPS est coupé par la radio lorsque des instructions vocales sont lues. Le volume de radio et de la voix sont ajustées séparément. Pour ajuster ou couper le volume du GPS ou la radio, reportez-vous à Tableau 1 .

Tableau 1. Réglage du volume : Unité GPS

ACTION	RÉGLAGE
Ajuster le volume de la radio.	Alors que la radio est jouée avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le haut ou vers le bas.
Ajuster le volume de l’unité GPS.	Lorsque les instructions orales sont reproduites avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le haut ou vers le bas. Le volume peut aussi être ajusté en utilisant l’écran de commande de volume dans l’unité GPS. Le commutateur +/AUDIO/- n’affecte pas les réglages de volume dans l’unité GPS.
Reproduction des instructions orales de l’unité GPS seulement	Alors que la radio est jouée avec les haut-parleurs, appuyer sur le commutateur +/AUDIO/- vers le bas jusqu’à ce que le volume de la radio soit mis en sourdine.
Reproduction de la radio seulement, sans interruption causée par l’unité GPS	Sur l’unité GPS, appuyer sur l’icône du volume. Sélectionner Sourdine pour arrêter la sortie audio de l’unité GPS.

Commutateur de haut-parleur (SPKR)

Voir Tableau 2. Le réglage du sélecteur SPKR impacte l’audition des instructions vocales du GPS.

Tableau 2. Réglages du commutateur de haut-parleur (SPKR) : Unité GPS

RÉGLAGES DU COMMUTATEUR	FONCTIONNEMENT
Vers l’avant	La radio et l’unité GPS sont reproduites uniquement par les écouteurs.
Centre	La radio est reproduite par les haut-parleurs. L’unité GPS est reproduite par les écouteurs.
Vers l’arrière	La radio et l’unité GPS sont reproduites par les haut-parleurs.

Dépannage et entretien

Reportez-vous à Tableau 3 pour le dépannage audio des haut-parleurs. Pour résoudre d’autres problèmes liés au GPS, reportez-vous à l’écran d’aide et au manuel du propriétaire du Road Tech zumo 660.

Contactez un concessionnaire Harley-Davidson pour l’entretien et les pièces. Notez que certaines parties sont uniquement disponibles via Garmin International, Inc. Harley-Davidson ne peut garantir la disponibilité des appareils ou accessoires qui sont vendus ou desservies exclusivement par Garmin International, Inc.

Pour des accessoires supplémentaires, des documents, des informations sur la garantie et le service-client du GPS, rendez-vous sur www.garmin.com ou contactez Garmin International, Inc. à 1-800-800-1020.

Tableau 3. Dépannage : Unité GPS

PROBLÈME	SOLUTION POSSIBLE
Pas d’audio des instructions orales	Lorsque les instructions orales sont reproduites (la radio s’arrête), appuyer vers le bas sur le commutateur +/AUDIO/- pour augmenter le volume de l’unité GPS. Régler le volume pour l’unité GPS. Appuyer sur le commutateur de haut-parleur (SPKR) dans le carénage intérieur pour l’amener en position complètement arrière.
Audio des instructions orales trop faible ou trop fort	Lorsque les instructions orales sont reproduites (la radio s’arrête), appuyer vers le haut ou vers le bas sur le commutateur +/AUDIO/- pour ajuster le volume. Régler le volume pour l’unité GPS.
