الفك
| 1. | انظر الشكل 1. قم بفك البرغي (1) وغطاء منظف الهواء (3) مع مانع التسرب المطاطي (4). | |
| 2. | قم بفك البراغي الثلاثة (5) لتحرير كتيفة الغطاء (6) من عنصر الفلتر (7). | |
| 3. | قم بفك عنصر الفلتر. اسحب أنبوب المنفس (8) من الثقب في الجانب الداخلي. | |
| 4. | قم بفك أنبوب المنفس من مسامير المنفس. | |
| 5. | افحص أنبوب المنفس والتركيبات للكشف عن قطوع أو تمزقات أو ثقوب أو علامات تلف. قم بالإصلاح أو الاستبدال حسب الحاجة. | |
 تحذيرلا تستخدم البنزين أو المنظفات لتنظيف عنصر الفلتر. قد تتسبب عوامل التنظيف القابلة للاشتعال في حدوث حريق بنظام السحب، الأمر الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة. (00101a) تحذيرقد يؤدي الهواء المضغوط إلى ثقب الجلد وقد تتسبب المخلفات المتطايرة من الهواء المضغوط في إحداث إصابة بالغة بالعينين. ارتدِ نظارات الأمان عند العمل مع الهواء المضغوط. لا تستخدم اليدين مطلقًا للتحقق من تسربات الهواء أو لتحديد معدلات تدفق الهواء. (00061a) | ||
| 6. | قم بتنظيف عنصر الفلتر. a. اغسل عنصر الفلتر (و انابيب المنفس) المكون من شبكة من الأسلاك\الورق في مياه فاترة باستخدام منظف معتدل. لا ترطم عنصر الفلتر على سطح صلب لإزالة الأوساخ. b. اترك عنصر الفلتر في الهواء ليجف أو استخدم النفخ من الداخل بهواء مضغوط منخفض الضغط. لا تستخدم زيت فلتر منظف الهواء على عنصر فلتر الهواء المكون من شبكة من الأسلاك/الورق. c. ثبّت عنصر الفلتر إلى أعلى تجاه مصدر ضوء قوي. يكون العنصر نظيفًا بصورة كافية إذا كان الضوء مرئيًا بشكل منتظم عبر وسائط الفلتر. d. استبدل عنصر الفلتر إذا كان تالفًا أو إذا تعذر تنظيف أوساط الفلتر بطريقة كافية. |
التركيب
ملاحظة
لا تقم مطلقًا بتثبيت منظف الهواء دون تركيب أنابيب المنفس. قد تنتهك انبعاثات بخار علبة المرافق اللوائح الخاصة بالانبعاثات.
| 1. | انظر الشكل 1. قم بتركيب أنبوب المنفس (8) على مسامير المنفس. | |
| 2. | أدخل أنبوب المنفس في الفتحة الموجودة على الجانب الداخلي من عنصر الفلتر (7). | |
| 3. | ضع عنصر الفلتر على اللوحة الخلفية مع وضع الجانب المسطح في وضع الساعة 4. | |
| 4. | قم بتركيب كتيفة الغطاء (6) والبراغي (5). أحكم الربط إلى 12,2–14,9 N·m (108–132 in-lbs). | |
| 5. | تحقق من عدم تلف مانع التسرب المطاطي (4) ومن وضعه بشكل صحيح حول محيط غطاء منظف الهواء (3). | |
| 6. | ضع غطاء منظف الهواء على اللوحة الخلفية. ضع قطرة من مادة LOCTITE 243 خاتمة لولبات متوسطة القوة (أزرق) على لولبات كل برغي. ثبت البرغي. أحكم الربط إلى 4,1–6,8 N·m (36–60 in-lbs). |
| 1 | برغي الغطاء |
| 2 | أدخل باستخدام فتحة البرغي |
| 3 | الغطاء |
| 4 | مانع التسرب المطاطي |
| 5 | برغي كتيفة الغطاء (3) |
| 6 | كتيفة الغطاء |
| 7 | عنصر الفلتر |
| 8 | الأنبوب المنفس |

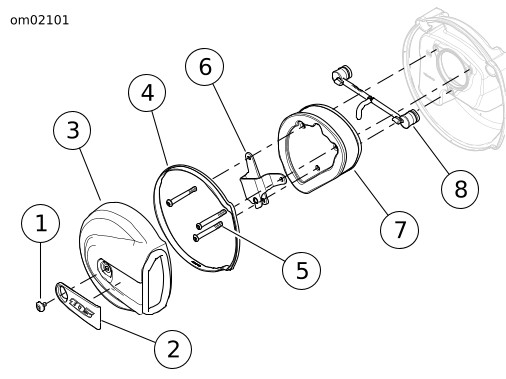

الشكل 1. مجموعة منظف الهواء:
