ارجع إلى جدولة الصيانة → فترات الخدمة الدورية → مواعيد الصيانة الدورية: موديلات Touring 2014 . افحص مستوى سائل القابض في المواعيد المحددة.
ملاحظة
يجب ألا يحتاج سائل القابض أبدًا إلى الإضافة أو الإزالة من النظام أثناء البلى العادي.
1. قم بإدارة المقود حتى تصبح الأسطوانة الرئيسية مستوية.
2. انظر الشكل 1. افحص بالنظر زجاجة رؤية خزان تحقّق من أن مستوى السائل عند خط Min (الحد الأدنى) أو أعلاه. إذا كان مستوى السائل منخفضًا، فتابع إلى الخطوة التالية.
ملاحظة
يؤدي استخدام سائل الفرامل DOT 4 إلى تلف الأسطح المطلية أو أي أسطح للوحة الهيكل عند ملامسته. توخَّ الحذر دائمًا وقم بحماية الأسطح من السائل المسكوب في أي وقت يتم فيه العمل في المكابح. عدم الامتثال قد يؤدي إلى الإضرار بجمال المركبة. (00239c)
3. نظّف جميع الأوساخ والمخلفات من غطاء أسطوانة القابض الرئيسية. فك البرغيين المثبتين لغطاء أسطوانة القابض الرئيسية. فك الغطاء.
4. تحقق من أن مستوى السائل في خزان أسطوانة القابض الرئيسية عند علامة FILL LEVEL (مستوى الملء) الموجودة أعلى الحافة بالجزء الخلفي داخل جدار الخزان. إذا كان مستوى السائل منخفضًا، فقم بإضافة سائل المكبح DOT 4 المعتمد لاستخدام نظام القابض والمتاح لدى موزع Harley-Davidson.
ملاحظة
  • لا تفرط ملء خزان القابض. يزيد حجم سائل القابض مع بلى القابض. الملء بإفراط يمكن أن يتلف مانعات التسرب ويتلف نظام القابض.
  • إذا كان مستوى السائل أعلى FILL LEVEL (مستوى الملء) بشكل ملحوظ، فقد يكون بلى القابض هو السبب.
ملاحظة
يستخدم سائل المكبح الهيدروليكي DOT 4 في القابض الهيدروليكي. لا تستخدم أنواع أخرى من السوائل حيث أنها غير متوافقة وقد تتسبب في تلف المعدة. (00353b)
ملاحظة
لا تسمح بدخول التراب أو المخلفات إلى داخل خزان الأسطوانة الرئيسية. قد يؤدي وجود التراب أو المخلفات في الخزان إلى العمل بطريقة غير صحيحة وتلف المعدة. (00205c)
تحذير
قد تتسبب ملامسة سائل المكابح DOT 4 في حدوث أضرار صحية خطيرة. قد يؤدي عدم استخدام واقٍ ملائم لحماية الجلد والعينين إلى الوفاة أو التعرض لإصابات خطيرة.
  • عند استنشاق مادة ملوثة: حافظ على هدوئك، والتمس هواء منعشًا، وابحث عن العناية الطبية.
  • عند حدوث تلوث بالجلد: قم بإزالة الملابس الملوثة. اغسل الجلد برفق فورًا بكمية وفيرة من المياه لمدة تتراوح من 15-20 دقيقة. عند حدوث تهيج، ابحث عن العناية الطبية.
  • إذا أصيبت العينين: اغسل العين المصابة لمدة لا تقل عن 15 دقيقة تحت الماء الجاري مع إبقاء الجفون مفتوحة. عند حدوث تهيج، ابحث عن العناية الطبية.
  • عند ابتلاع مادة ملوثة: اغسل الفم ثم اشرب كثيرًا من الماء. لا تحث نفسك على القيء. التواصل مع قسم مكافحة السموم. الرعاية الطبية الفورية مطلوبة.
  • انظر صحيفة بيانات السلامة (SDS) لمزيد من التفاصيل المتاحة على sds.harley-davidson.com
(00240e)
5. افحص حشية غطاء أسطوانة القابض الرئيسية بحثًا عن تمزق أو قطع أو تشقق أو أي علامات أخرى على التلف. استبدل الحشية عند الحاجة. ضع الغطاء وحشية الغطاء بعناية على خزان الأسطوانة الرئيسية. وثبتهما بالبرغيين المثبتين للغطاء. أحكم ربط البرغيين إلى 1,1–0,9 N·m (10–8 in-lbs).
ملاحظة
إذا كان مستوى السائل صحيحًا ولكن القابض لا يعمل بطريقة صحيحة، فارجع إلى دليل الصيانة أو قم بزيارة موزع Harley-Davidson لإجراء الصيانة.

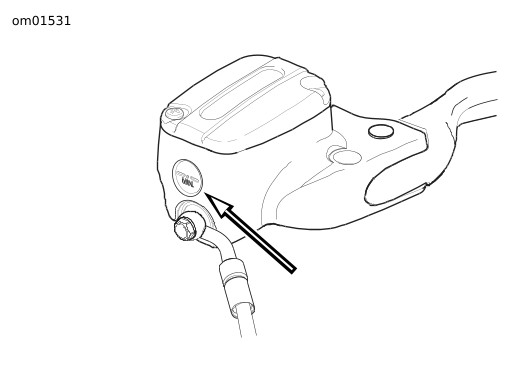

الشكل 1. زجاجة رؤية خزان القابض
