الفك
  1. فك البرغي الموجود أسفل باب المصباح الأمامي (حلقة من الكروم).
  2. أدر الباب في عكس عقارب الساعة درجات قليلة. قم بجذب باب المصباح الأمامي للأمام مباشرةً لفكه.
  3. انظر الشكل 1. قم بفك البراغي (1) المثبتة لحلقة الاحتجاز.
  4. أزل المصباح الأمامي. افصل موصلات المصباح الأمامي.

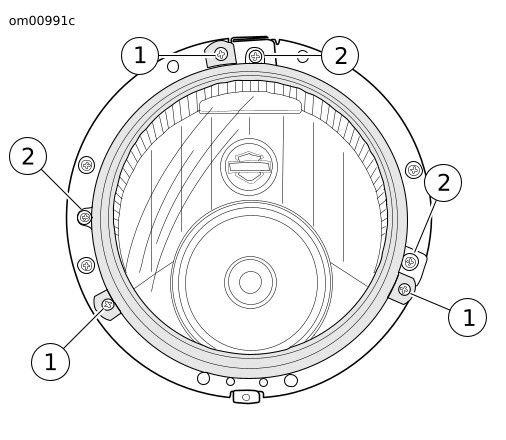

1أداة الربط لحلقة الاحتجاز
2برغي ضبط المصباح الأمامي
الشكل 1. حلقة احتجاز المصباح الأمامي
التركيب
1. قم بتركيب موصلات المصباح الأمامي.
2. قم بإحكام تثبيت مجموعة المصباح الأمامي باستخدام حلقة الاحتجاز والبراغي (1). اربط الى 2,9–2,6 N·m (26–23 in-lbs).
3. قم بتركيب باب المصباح الأمامي (حلقة الكروم):
a. تحقق من وجود مانع التسرب المطاطي في مكانه على باب المصباح الأمامي. ضع منظف زجاج على مانع التسرب لتسهيل تركيبه.
b. مع تدوير باب المصباح الأمامي درجات قليلة في عكس اتجاه عقارب الساعة، ادفع باب المصباح الأمامي مباشرةً على المصباح.
c. أدر في اتجاه عقارب الساعة حتى يمكن تركيب البرغي. أحكم الربط إلى 2–1 N·m (18–9 in-lbs).
استبدال اللمبة: نوع الهالوجين
تحذير
تعامل مع اللمبة برفق وارتدِ نظارة حماية العينين. تحتوي اللمبة على غاز مضغوط، الذي قد يحدث إصابة خطيرة للعينين، إذا لم يتم التعامل معها بحرص. (00062b)
ملاحظة
عند الحاجة إلى الاستبدال، استخدم وحدة الضوء أو اللمبة المختومة، المتوفرة لدى موزع Harley-Davidson. قد تسبب وحدة الضوء أو اللمبة المختومة ذات المستوى غير الصحيح لوحدة الواط ، في حدوث مشاكل في نظام الشحن. (00209a)
ملاحظة
تستخدم مجموعة المصباح الأمامي هذه لمبات الهالوجين الكوارتزية للضوء قصير المدى والضوء بعيد المدى. تحتوي موديلات HDI على لمبة مصباح موضع.
1. فك مجموعة المصباح الأمامي.
2. فك موصلات ضفائر الأسلاك من اللمبات.
3. أدر مجموعة اللمبة 1/4 لفة عكس اتجاه عقارب الساعة لفكها من العدسة/العاكس.
ملاحظة
لا تلمس اللمبة الكوارتزية مطلقًا. ستؤدي بصمات الأصابع إلى تآكل الزجاج والتقليل من عمر اللمبة. تعامل مع اللمبة باستخدام ورقة أو قطعة قماش نظيفة وجافة. عدم القيام بذلك قد يؤدي إلى تلف اللمبة. (00210b)
4. أدخل لمبة جديدة في العدسة/العاكس وأدرها 1/4 لفة في اتجاه عقارب الساعة.
5. موديلات HDI: لف محتجزة لمبة مصباح الموضع بمقدار 1/4 لفة عكس اتجاه عقارب الساعة لفكها. استبدل اللمبة وركب محتجزة اللمبة في مبيت اللمبة.
6. قم بتوصيل موصلات ضفيرة الأسلاك باللمبات.
7. أحكم تثبيت مجموعة المصباح الأمامي وباب المصباح الأمامي.
استبدال اللمبة: نوع LED
لا يحتوي المصباح الأمامي LED على لمبات بديلة. استبدل المجموعة بأكملها إذا حدث خلل.
