Généralités
Voir Figure 2. Un numéro de série unique de 17 caractères, ou numéro d'identification de véhicule (VIN), est attribué à chaque moto. Se référer à Tableau 1.
Emplacement
Voir Figure 1. Les 17 caractères du VIN sont gravés sur le côté droit du cadre près de la colonne de direction. Dans certains marchés, une étiquette du VIN imprimée est également apposée sur le tube descendant avant droit.
VIN abrégé
Un numéro d'identification de véhicule (VIN) abrégé, indiquant le modèle de véhicule, le type de moteur, l'année-modèle et le numéro de séquence, est gravé sur le côté gauche du carter moteur, entre les cylindres du moteur.
REMARQUE
Lors de la commande de pièces ou en cas de questions concernant la moto, toujours fournir le numéro d'identification de véhicule (VIN) complet à 17 caractères.
1VIN gravé
2Étiquette NIV
Figure 1. Emplacements du numéro d’identification de véhicule (VIN)

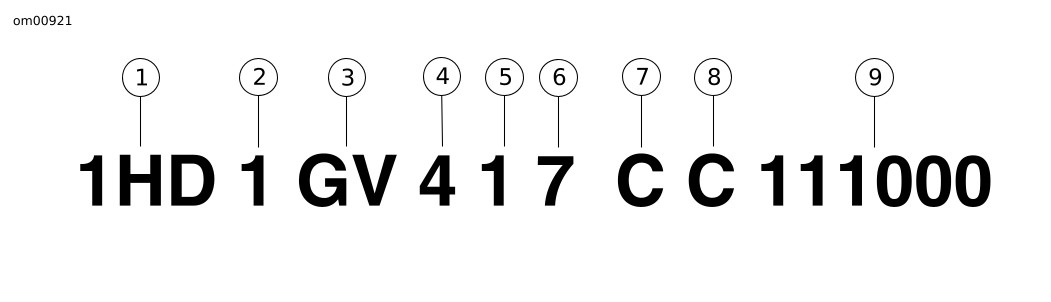

Figure 2. VIN typique de Harley-Davidson : Modèles Dyna 2012
Tableau 1. Décomposition du VIN des Harley-Davidson : Modèles Dyna 2012
POSITION
DESCRIPTION
VALEURS POSSIBLES
1
Identificateur mondial du fabricant
1HD = Fabriqué initialement pour être vendu aux États-Unis
5HD = Fabriqué initialement pour être vendu hors des États-Unis
932 = Initialement fabriqué au Brésil et vendu uniquement dans ce marché
MEG = Initialement fabriqué en Inde et vendu uniquement dans ce marché
2
Type de moto
1 = Moto lourde (901 cm3 ou plus)
3
Modèle
Voir le tableau des VIN.
4
Type de moteur
4 = Twin Cam 96™, 1 585 cm3, refroidi par air, à injection de carburant
M = Twin Cam 103™, 1 690 cm3, refroidi par air, à injection de carburant
5
Date d’introduction/étalonnage
Introduction normale
1 = Américain
3 = Californie
A = Canada
C = HDI
E = Japon
G = Australie
J = Brésil
L = Asie-Pacifique
N = Inde
Milieu d’année ou introduction spéciale
2, 4 = Américain
5, 6 = Californie
B = Canada
D = HDI
F = Japon
H = Australie
K = Brésil
M = Asie-Pacifique
P = Inde
6
Chiffre de contrôle VIN
Peut être de 0 à 9 ou X
7
Année de modèle
C = 2012
8
Usine de montage
C = Kansas City, MO USA
D = H-D Brésil-Manaus, Brésil (CKD)
N = Haryana (Inde) (Bawal, district de Rewari)
9
Numéro de séquence
Variable
Tableau 2. Codes VIN des modèles : Modèles Dyna 2012
CODE
MODÈLE
CODE
MODÈLE
GN
FXDL Dyna® Low Rider® (Japon uniquement)
GP
FXDWG Dyna® Wide Glide®
GV
FXDC Dyna® Super Glide® Custom
GX
FXDB Dyna® Street Bob®
GY
FXDF Dyna® Fat Bob™
GZ
FLD Dyna® Switchback™
