Se familiariser avec l'emplacement de toutes les commandes de fonctionnement et de maintenance de votre moto.
REMARQUE
Harley-Davidson se réserve le droit de modifier les spécifications, l'équipement ou les conceptions à tout moment, sans préavis ou obligation.
Voir Figure 1 pour les commandes du conducteur et les composants pour l'entretien accessibles en position assise.
Voir Figure 2 pour les commandes du conducteur et les composants pour l'entretien accessibles à gauche.
Voir Figure 3 pour les commandes du conducteur et les composants pour l'entretien accessibles à droite.

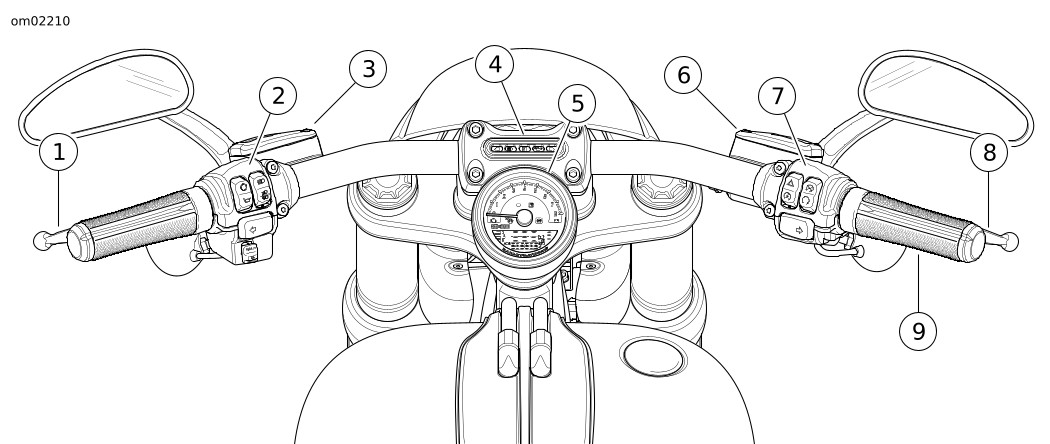

| 1 | Levier de guidon d'embrayage |
| 2 | Module de commande gauche du guidon |
| 3 | Réservoir du liquide d’embrayage |
| 4 | Barres d'indicateurs lumineux |
| 5 | Indicateur de vitesse/compteur kilométrique |
| 6 | Réservoir du liquide de frein avant |
| 7 | Module de commande de droite du guidon |
| 8 | Levier de frein avant |
| 9 | Poignée tournante de commande des gaz |
Figure 1. Commandes et composants pour l'entretien

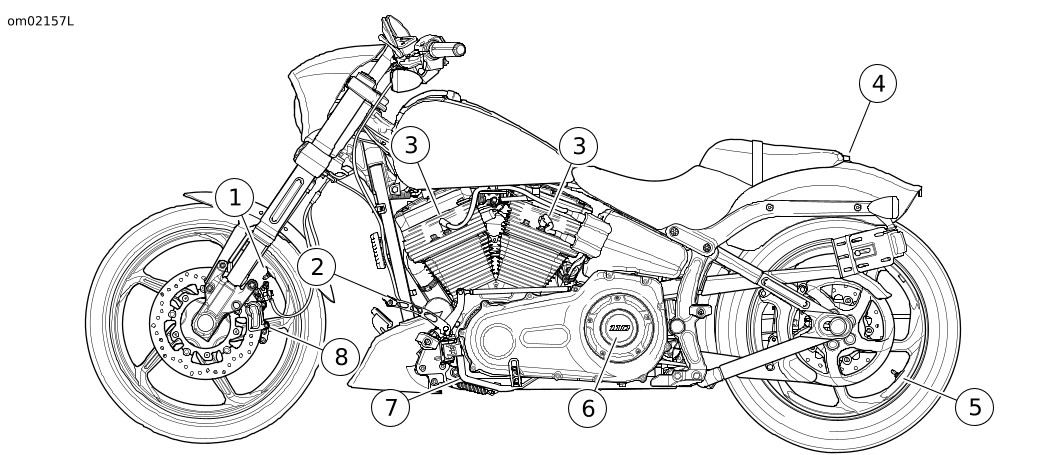

| 1 | Valve pneumatique |
| 2 | Levier de sélection de vitesse |
| 3 | Bougie |
| 4 | Vis de retenue de selle |
| 5 | Valve pneumatique |
| 6 | Couvercle d’embrayage |
| 7 | Béquille latérale |
| 8 | Étrier de frein avant |
Figure 2. Commandes et composants pour l'entretien

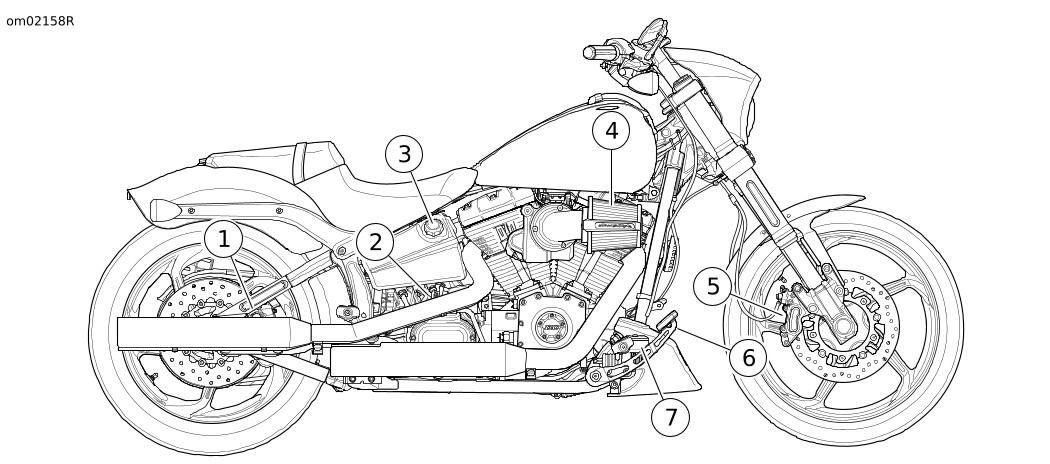

| 1 | Étrier de frein arrière |
| 2 | Bouchon de remplissage de la transmission |
| 3 | Bouchon de remplissage/jauge d’huile |
| 4 | Filtre à air |
| 5 | Étrier de frein avant |
| 6 | Pédale de frein arrière |
| 7 | Réservoir du liquide de frein arrière |
Figure 3. Commandes et composants pour l'entretien
