Phare de route

Voir Figure 1. Le voyant de feu de route (2) est allumé lorsque le commutateur de feu de route ou d'appel de phare est activé. Se référer au Tableau 1.

Point mort

Voir Figure 1. Le voyant de point mort (3) est allumé lorsque la boîte de vitesse est au point mort. Se référer au Tableau 1.

Pression d'huile

AVIS

Si le témoin de pression d'huile ne s'éteint pas, toujours commencer par vérifier l'alimentation en huile. Si l'alimentation en huile est normale et que le témoin reste allumé, arrêter immédiatement le moteur et ne pas utiliser la moto tant que la cause du problème n'a pas été déterminée et corrigée. Le non-respect de cette instruction peut entraîner un endommagement du moteur. (00157a)

Voir Figure 1. Le voyant de pression d'huile (4) est allumé lorsque l'huile qui circule dans le moteur est insuffisante. Se référer au Tableau 1.

Le voyant est allumé lorsque le contact est mis avant le démarrage du moteur. Lorsque le moteur est en marche, le voyant est éteint si le moteur tourne plus vite qu'au ralenti.

Plusieurs circonstances peuvent causer l'éclairage du voyant d'huile. Voir Dépannage.

Niveau bas d'huile. Arrêter immédiatement le moteur. Ajouter de l'huile.
Huile diluée. Vidanger l'huile dès que possible.
Huile incorrecte pour la température de fonctionnement. Vidanger l'huile dès que possible.

Feux de direction

Voir Figure 1. Les voyants de feu de direction (1, 5) clignotent lorsqu'un feu de direction est activé. Lorsque les feux de détresse fonctionnent, les deux voyants de feux de direction clignotent simultanément. Se référer au Tableau 1.

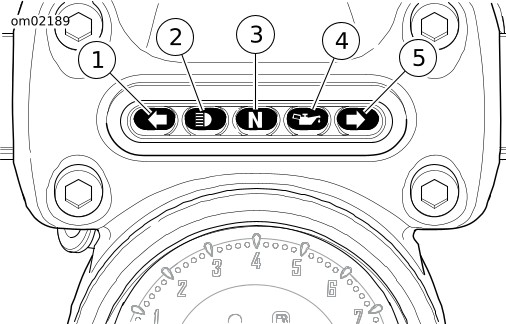

1	Feu de direction gauche
2	Feu de route
3	Point mort
4	Huile
5	Feu de direction droit

Figure 1. Indicateurs lumineux

Tableau 1. Barre d'indicateurs Indicateurs lumineux

ICÔNE	NOM	FONCTION
	Feu de direction gauche	Clignote lorsque le commutateur de feu de direction est actionné pour un virage à gauche. Appuyer sur le commutateur de feu de direction gauche pour l'éteindre.
	Feu de route	S'allume lorsque les feux de route sont activés. Appuyer sur le commutateur de code pour passer en code.
	Point mort	S'allume lorsque la boîte de vitesse est au point mort.
	Pression d'huile	Si le voyant reste allumé, couper le moteur et vérifier le niveau d'huile.
	Feu de direction droit	Clignote lorsque le commutateur de feu de direction est actionné pour un virage à droite. Appuyer sur le commutateur de feu de direction droit pour l'éteindre.
