| 1. | Si nécessaire, déposer le pare-brise Speed screen. Voir Soins et nettoyage → Pare-brise Speed Screen. | |
| 2. | Voir Figure 1. Desserrer la fixation de réglage horizontal (2). Incliner le phare vers la gauche ou vers la droite pour diriger le faisceau lumineux droit devant. | |
| 3. | Serrer la fixation de réglage horizontal à un couple de 40,7–47,5 N·m (30–35 ft-lbs). REMARQUE La fixation de réglage horizontal (1) peut être plus facilement accessible depuis l'arrière du panneau. | |
| 4. | Desserrer la fixation de réglage vertical. Basculer le phare vers le haut ou vers le bas par rapport à la ligne horizontale selon l'alignement du phare. | |
| 5. | Serrer la fixation de réglage vertical à un couple de 47,5–61 N·m (35–45 ft-lbs). | |
| 6. | S'il avait été déposé, installer le pare-brise Speed Screen. Voir Soins et nettoyage → Pare-brise Speed Screen. |
| 1 | Fixation verticale |
| 2 | Fixation horizontale |

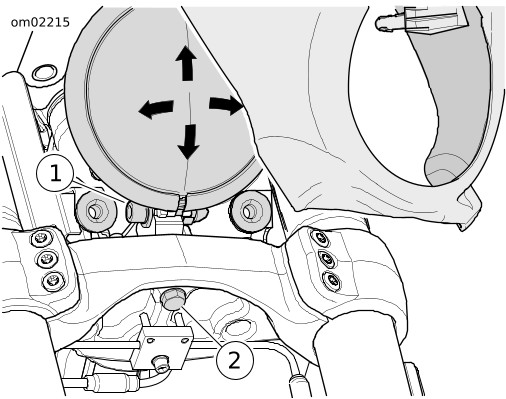

Figure 1. Réglage du phare
