Wyjmowanie bezpiecznika systemu
POWIADOMIENIE
Nie pomiń żadnego etapu obowiązującego przy wymianie bezpiecznika. Pominięcie dowolnego etapu obowiązującego przy wymianie bezpiecznika może doprowadzić do uszkodzenia systemu dźwiękowego i innych układów motocykla. (00223a)
We wszystkich modelach Touring bezpieczniki znajdują się pod lewą pokrywą.
W przypadku kłopotów z elektryką, najlepiej jest udać się do dilera Harleya-Davidsona, który ma wszystkie części i sprzęt potrzebny do przeprowadzenia naprawy elektryki.
UWAGA
Zobacz Rysunek 1. Pokrywy boczne możesz zdjąć nie stosując żadnych narzędzi. Możesz zdjąć pokrywę boczną pociągając ją ostrożnie do siebie. Wyrównaj druciane kołki na pokrywie bocznej z pierścieniami uszczelniającymi na ramie i popchnij pokrywę. W ten sposób założysz ją.

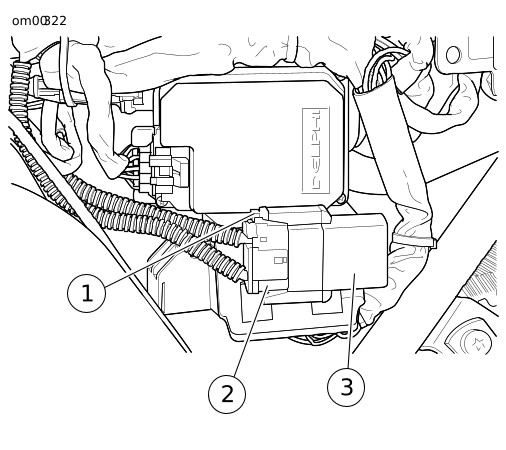

1Blok bezpieczników
2Języczki
3Oprawa bezpieczników Maxi
Rysunek 1. Zdjęta lewa pokrywa: Modele Touring

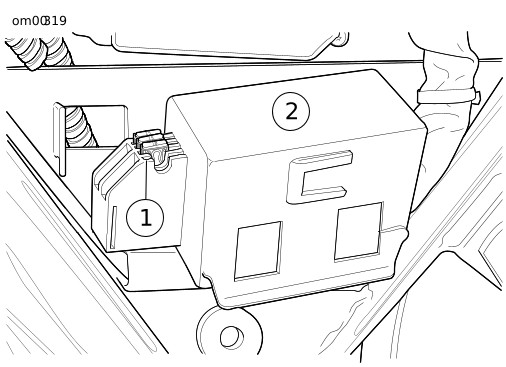

1Uchwyt bezpieczników zapasowych
2Pokrywa skrzynki z bezpiecznikami
Rysunek 2. Uchwyt bezpieczników zapasowych: Modele Touring
1. Przełącz sterowany kluczykiem włącznik zapłonu i reflektora w położenie OFF (wyłącz).
2. Zdejmij bagażnik i boczną pokrywę.
3. Aby zdjąć uchwyt bezpieczników Maxi z pokrywy, przesuń go do tyłu, co spowoduje jego odłączenie.
4. Wyciągnij bloki bezpieczników z języczków na panelu montażowym. Języczki na panelu wchodzą w szczeliny po każdej stronie pokrywy bloku bezpieczników.
5. Aby zdjąć pokrywę, podnieś nieco zaczepy, co spowoduje odłączenie języczków od bloków bezpieczników.
6. Usuń taki bezpiecznik i sprawdź go.
POWIADOMIENIE
Zawsze wymieniaj bezpieczniki na nowe, prawidłowego typu i o odpowiedniej liczbie amperów. Użycie nieprawidłowych bezpieczników może spowodować uszkodzenie układów elektrycznych. (00222a)
7. Wymień bezpiecznik, jeżeli jest on spalony lub zepsuty.
UWAGA
  • Do wymiany należy stosować samochodowe bezpieczniki topikowe typu ATO. W bloku bezpieczników znajdują się dwa bezpieczniki zapasowe.
  • Bezpiecznik z etykietą “security” (zabezpieczenie) zapewnia działanie sygnalizacji skrętu w motocyklach bez fabrycznie zainstalowanego systemu zabezpieczającego. Nie demontuj tego bezpiecznika ani nie używaj go do wymiany w innych układach.
8. Nasuń pokrywę na bloki bezpieczników, co spowoduje zaczepienie się języczków na blokach.
9. Wciągnij bloki bezpieczników na miejsce na panelu montażowym.
10. Języczki na panelu wchodzą w szczeliny po każdej stronie pokrywy bloku bezpieczników.
11. Zainstaluj uchwyt bezpieczników Maxi na głównym bloku bezpieczników.
12. Załóż lewą pokrywę i bagażnik.

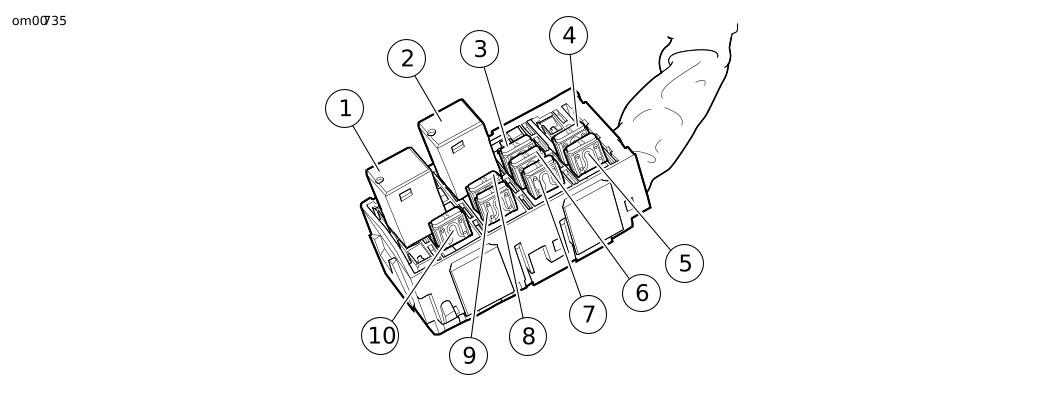

1Przekaźnik rozrusznika
2Przekaźnik lampy hamowania
3Akumulator
4Hamulce i stała prędkość jazdy.
5Instrumenty
6Akcesoria
7Oświetlenie
8P&A
9Zapłon
10Reflektor
Rysunek 3. Blok bezpieczników: Modele Touring
Wyjmowanie bezpiecznika EFI
  1. Zdejmij bagażnik i boczną pokrywę.
  2. Ostrożnie pociągnij pokrywę z rur pionowych ramy (nie stosując żadnych narzędzi.
  3. Zobacz Rysunek 4. Znajdź białą kropkę po wewnętrznej stronie bloku bezpieczników. Naciskając na tę kropkę, ostrożnie pociągnij za przewód, aby zwolnić języczki na bloku bezpieczników ze szczelin we wspornikach.
  4. Zobacz Rysunek 5. Wyciągnij bezpieczniki ze szczelin w bloku bezpieczników i sprawdź, czy nie ma uszkodzenia. Wymień bezpiecznik, jeżeli jest on spalony lub zepsuty. Używane są samochodowe bezpieczniki topikowe typu ATO.
UWAGA
Jeden dodatkowy bezpiecznik, 15 A, znajduje się w bloku bezpieczników EFI.
Zakładanie bezpiecznika EFI
  1. Zobacz Rysunek 5. Wsuń bezpiecznik w odpowiednią szczelinę.
  2. Zaczep języczki na bloku bezpieczników, w szczelinach wspornika. Przesuń blok bezpieczników w górę do wnęki. Ostrożnie pociągnij za przewód, żeby sprawdzić, czy blok bezpieczników jest dobrze osadzony.

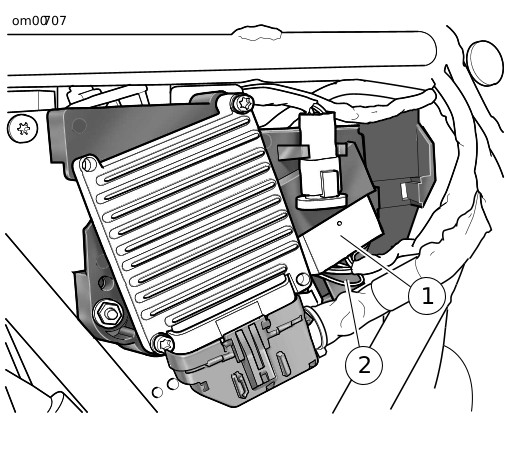

1Blok bezpieczników EFI
2Zwolnienie
Rysunek 4. Zespół elektrycznego wspornika: Prawa pokrywa

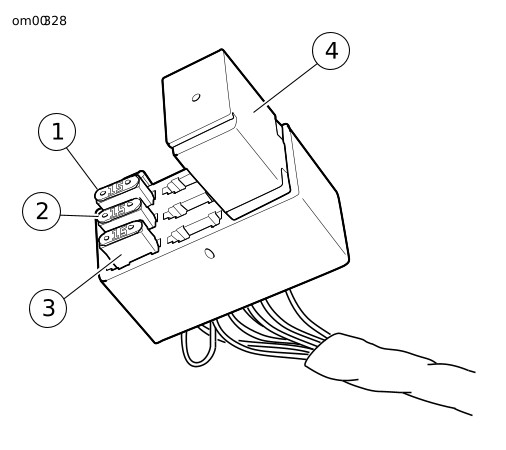

1Zapasowy (15 A)
2Pompa paliwa (15 A)
3Moduł ECM (15 A)
4Przekaźnik systemu EFI
Rysunek 5. Blok bezpieczników EFI
Bezpiecznik Maxi
Zobacz Rysunek 6. Wszystkie modele są wyposażone w bezpieczniki 40 amperów, których zadaniem jest ochrona podzespołów elektrycznych.
UWAGA
Wyjęcie bezpiecznika Maxi wyłączy wszystkie układy, z wyjątkiem silnika rozrusznika i solenoidu.

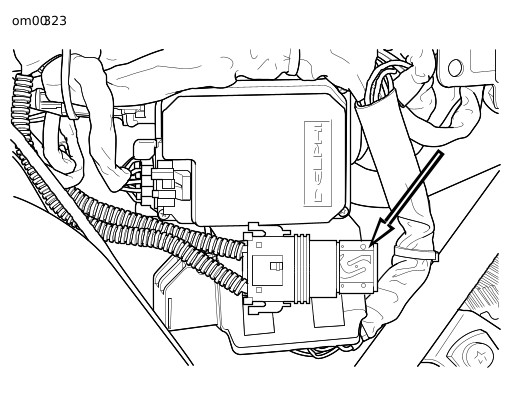

Rysunek 6. Bezpiecznik Maxi
Wyjmowanie bezpiecznika Maxi
  1. Zdejmij bagażnik i boczną pokrywę.
  2. Wyciśnij zaczepy na uchwycie bezpieczników Maxi, przesuń pokrywę do tyłu i odczep języczek z rowka w pokrywie bloku bezpieczników.
  3. Zobacz Rysunek 7. Wyciągnij bezpiecznik Maxi z uchwytu.
Zakładanie bezpiecznika Maxi
  1. Zobacz Rysunek 7. Wsuń bezpiecznik Maxi w uchwyt.
  2. Nasuń pokrywę ku przodowi, aby języczek wszedł w rowek pokrywy bloku bezpieczników i włóż uchwyt bezpieczników Maxi w pokrywę, aż zaczep zaskoczy na swoje miejsce.
  3. Załóż lewą pokrywę i bagażnik.

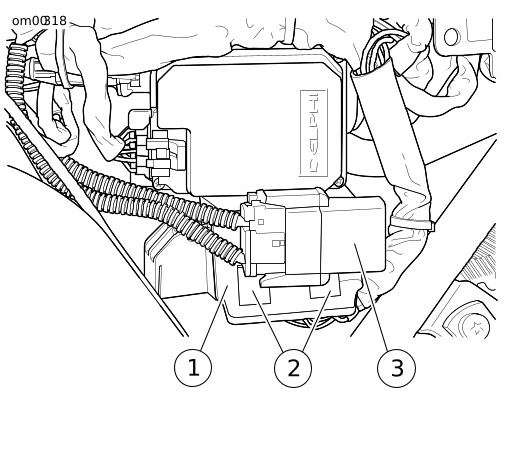

1Zaczepy
2Uchwyt bezpieczników
3Osłona
Rysunek 7. Pokrywa bloku bezpieczników i bezpiecznik Maxi
Rysunek 8. Zespół bezpieczników Maxi
