Çıkartılması: FXDWG Modelleri
- Bakınız Şekil 1. Arka yolcu oturağından (2) vidayı (1) çıkartınız.
- Arka oturağı yarım diş cıvatadan (7) kurtarmak için arka oturağı ileri doğru kaydırınız.
- Yarım diş cıvatayı (7), emniyet kemerini (3) ve omuz pulunu (8) çıkartınız.
- Seleyi (4) motosikletin arka tarafına doğru kaydırınız ve çıkartınız.
Kurulum: FXDWG Modelleri
| 1. | Seleyi şasi desteğinin üzerine koyunuz. | |
| 2. | Seleyi (4) motosikletin ön tarafına doğru kaydırarak selenin yakıt tankı altında monteli ön sekmesine geçiriniz. | |
| 3. | Selenin arkasındaki sekmeyi, sele emniyet kemerindeki delikleri (3) ve pulu (8) çamurluk içindeki delik ile hizalayınız. | |
| 4. | Yarım diş cıvatayı (7) takınız ve güvenli bir şekilde sıkınız. | |
| 5. | Arka oturağı (2), sele kayışının içinden geçirerek kaydırınız ve yarım diş cıvatanın başıyla arka oturağın altındaki deliği hizalayınız (7). | |
| 6. | Oturak, yarım diş cıvatanın üzerine sıkıca oturana kadar geriye doğru kaydırınız. | |
| 7. | Cıvatayı (1) takınız ve güvenli bir şekilde sıkınız. | |
 UYARISeleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) | ||
| 8. | Her şeyin düzgün bir şekilde sağlam takıldığını doğrulamak için, seleyi, oturak ve emniyet kemerini yukarıya doğru çekiniz. |
Çıkartılması: Tüm Diğer Modeller
- Bakınız Şekil 1. Vidayı (1) çıkarınız.
- İki-dik sele için seleyi hafifçe kaldırınız ve sele altındaki montaj saplamasından somunu (9) ve pulu (10) çıkartınız. Sele kemerini (3) çıkartınız.
- Seleyi motosikletin arka tarafına doğru kaydırınız ve çıkartınız.
Kurulum: Tüm Diğer Modeller
| 1. | Seleyi şase omurgası üzerine (5, 6) koyunuz. | |
| 2. | Seleyi motosikletin ön tarafına doğru kaydırarak selenin yakıt tankı altında monteli ön sekmesine geçiriniz. | |
| 3. | Sele kemerini (3) sele altındaki montaj saplamasına sabitlemek için pul (10) ve somunu (9) takınız. 6,7–10,2 N·m (60–90 in-lbs) torkla sıkıştırınız. | |
| 4. | Cıvatayı (1) takınız ve güvenli bir şekilde sıkınız. | |
| UYARI Seleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) | ||
| 5. | Her şeyin düzgün bir şekilde sağlam takıldığını doğrulamak için, seleyi (5, 6) ve emniyet kemerini (3) yukarıya doğru çekiniz. |
| 1 | Vida |
| 2 | Yolcu oturağı (FXDWG) |
| 3 | Emniyet kemeri |
| 4 | Tek sele (FXDWG) |
| 5 | Tek sele (FXDB, FXDBP, FXDBA) |
| 6 | İkili dik sele (tipik) |
| 7 | Yarım diş cıvata |
| 8 | Omuz pulu |
| 9 | Somun |
| 10 | Rondela |

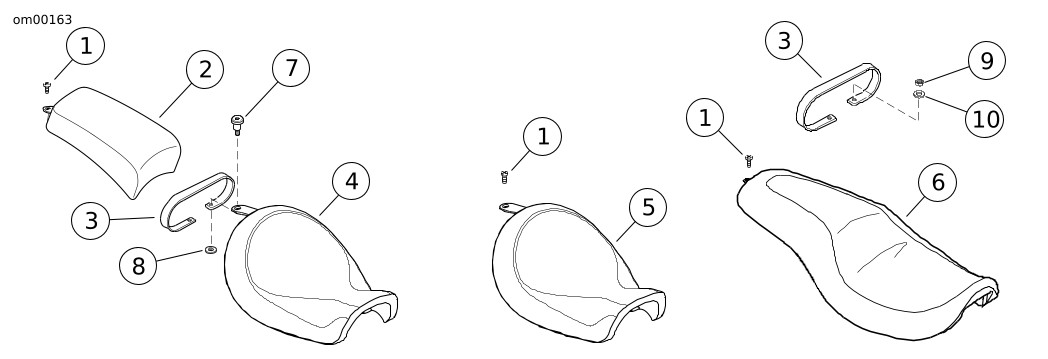

Şekil 1. Sele
