Hız göstergesi
UYARI
Yol ve koşullara uygun hızda yolculuk edin ve kesinlikle belirtilen hız sınırının üzerine çıkmayın. Aşırı hız, aracın kontrolünün kaybedilmesine ve bunun sonucunda ölümlü veya ciddi yaralanmalı kazalara neden olabilir. (00008a)
Bkz. Şekil 1. Hız göstergesi (1), hızı saatte mil (A.B.D. modellerinde sadece), saatte kilometre (uluslararası modellerde sadece) ya da belirli pazarlarda, hem MPH ve hem de km/saat olarak gösterir.
Hafif bir gecikmeden sonra göstergedeki arka aydınlatma devreye girer. Arka aydınlatma, ortam ışığı değiştiğinde kısa bir süre için değişebilir (örneğin, bir tünelden geçerken).
Kilometre Sayacı
Bkz. Şekil 1. Kilometre sayacı penceresi (2), hız göstergesinin yüzünde yer almaktadır.
Anahtarlı ateşleme: Kontak anahtarı ACC (aksesuar) veya IGNITION (çalıştırma) konumunda olmalıdır.
Anahtarsız ateşleme: Menzildeki bir atanmış anahtarla, KAPALI/ÇALIŞTIRMA anahtarını RUN (çalıştırma) konumuna getirin.
Kilometre sayacı penceresinde aşağıdaki seçilebilir görüntüler sağlanır:
Ekranlar arasında gezmek için TRIP (seyahat) düğmesine basıp bırakınız.
Ölçüm Birimlerini Değiştirme
Kilometre sayacı görüntülenirken, TRIP (seyahat) düğmesini birimler, mil veya km olarak değişene kadar basılı tutun. Tüm kilometre sayacı işlevleri seçilen birimi gösterecektir.

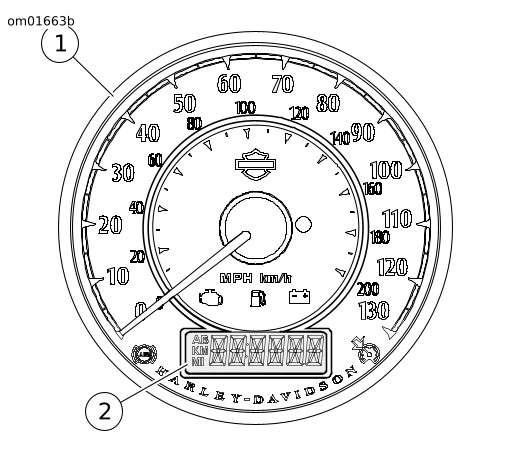

1Hız göstergesi
2Kilometre Sayacı
Şekil 1. Göstergeler
Seyahat Kilometre Sayaçları A ve B
Bkz. Şekil 2. Kilometreyi kontrol etmek veya sayaçları sıfırlamak için, ya A (2) veya B (3) kilometre sayacını görüntülemek için TRIP (seyahat) anahtarına (1) basınız ve bırakınız. Ekranın sol üstünde yer alan A veya B, seyahat kilometre sayacını tanımlamaktadır.
Sayaçları sıfırlamak için, A veya B kilometre sayacını seçiniz. TRIP (seyahat) düğmesini yaklaşık üç saniye boyunca basılı tutunuz. Kilometre sayacı sıfırlanır.
Vites Seçimi/Takometre
Bkz. Şekil 2. Kilometre sayacı pencerelerinden vites numarası ve takometre ekranına (4).geçmek için TRIP (seyahat) (1) düğmesine basıp bırakın. Kilometre sayacı mevcut vitesi (1-5) ve motor hızını dakika başına devir (RPM) olarak gösterir.
Şanzıman boştayken veya debriyaj kolu çekiliyken, vites numarası boş olur.
1Trip (seyahat) düğmesi
2Seyahat kilometre sayacı A
3Seyahat kilometre sayacı B
4Vites ve rpm
Şekil 2. Seyahat Sayaçları, Vites Göstergesi ve RPM
Saat
Kilometre sayacı pencerelerinden saat ekranına geçmek için TRIP (seyahat) düğmesine arka arkaya basıp bırakınız. Saati ayarlamak için:
  1. Bkz. Şekil 3. Zaman (saat ve dakika) gösterilene kadar TRIP (seyahat) (1) düğmesine arka arkaya basıp bırakınız. Hız göstergesi ekranında 12h (2) yanıp sönmeye başlayana kadar TRIP (seyahat) düğmesini basılı tutunuz. Düğmeyi bırakınız.
  2. Yanıp sönen 24h veya askeri biçimdeki saat gösterimine gelmek için, TRIP (seyahat) düğmesine bir kere basıp bırakınız. Düğmeye her basıp bıraktığınızda, ekran 12h saat ve 24h saat arasında değişecektir.
  3. İstenilen saat tipi gösterildiğinde, TRIP (seyahat) düğmesini saat ekranı (3) yanıp sönmeye başlayıncaya kadar basılı tutunuz.
  4. Saatleri ilerletmek için TRIP (seyahat) düğmesine sürekli olarak basıp bırakınız.
  5. Doğru saat gösterildiğinde, dakika ekranı (4) yanıp sönmeye başlayıncaya kadar TRIP (seyahat) düğmesini basılı tutunuz.
  6. Görüntülenen dakikayı ilerletmek için TRIP (seyahat) düğmesine sürekli olarak basınız ve bırakınız.
  7. Doğru dakika gösterildiğinde (5), ekran AM (sabah) veya PM (6) (öğleden sonra) seçimine geçene kadar TRIP (seyahat) düğmesini basılı tutunuz.
    8. NOT
    Normal zaman ekranında AM veya PM gösterilmez. Motosiklet bu seçimi tanı amaçlı kullanır.
  8. 12h ekranında, AM (sabah) veya PM (öğleden sonra) yanıp söner. TRIP (seyahat) düğmesiyle AM veya PM’yi seçiniz ve düğmeyi beş saniye boyunca basılı tutunuz.
  9. KAPALI/ÇALIŞTIRMA anahtarını OFF (kapalı) konumuna getiriniz.
1Trip (seyahat) düğmesi
212 saat veya 24 saat
3Saat seçimi
4Dakika seçimi
5Saat ve dakika ayarı
6AM veya PM
Şekil 3. Zaman Ekranları
Eğilme Mesajı
UYARI
Eğilme meydana gelirse, tüm kumandaların düzgün çalışıp çalışmadığını kontrol edin. Sınırlı kumanda hareketi frenlerin ve debriyajın performansını veya vites değiştirme olanağını olumsuz yönde etkileyip ölüm veya ciddi yaralanmayla sonuçlanabilen araç kontrol kaybına yol açabilir. (00350a)
Bkz. Şekil 4. Motosiklet tamamen yana yattığında, kilometre sayacı ekranında “tIP” (eğilme) (1) sözcüğü belirir. Sıfırlanana kadar motor tekrar çalışmaz.
Anahtarlı sıfırlama: Sıfırlamak için, motosikleti dik tutup, kontak anahtarını KAPALI-ÇALIŞTIRMA konumuna çevirin.
Anahtarlı sıfırlama: Sıfırlamak için motosikleti dik hale getirin ve KAPALI/ÇALIŞTIRMA anahtarını KAPALI-ÇALIŞTIRMA yapın.
No Fob (Anahtar Yok) Mesajı
Bkz. Şekil 4. Motosiklet bir güvenlik sistemine sahipse ve güvenlik anahtarı geride bırakılarak sürülürse, motosiklet hareket etmeye başladıktan hemen sonra kilometre sayacı penceresinde ‘NO FOB’ (anahtar yok) (2) mesajı gösterilir. Ekrandaki mesaj, fob anahtarının geri alınmasını hatırlatmak üzere 10 saniye boyunca açık kalır.
Motosiklet atanmış anahtarından ayrı olduğunda, güvenlik sisteminin devre dışı bırakılması için ancak manuel olarak PIN numarası girilerek çalıştırılabilir. Bkz. GÜVENLİK SİSTEMİ → Devreye Sokma ve Devre Dışı Bırakma.
Yan Ayak Mesajı
Bkz. Şekil 4. Uluslararası (HDI) modellerde, yan ayak aşağıdayken motosiklet vitese takıldığında ‘SidEstAnd’ (yan ayak) (3) mesajı belirir. Bkz. Kumandalar ve Göstergeler → Orta Sehpa Kilidi: Uluslararası Modeller.
1Devrilme
2Fob Anahtarı Yok
3Orta sehpa aşağıda
Şekil 4. tIP (eğilme), NO FOB (fob anahtarı yok) ve SidEStAnd (yan ayak)
