Herramientas especiales
DescripciónPieza n.ºCantidad
BOMBA DE AIRE DE LA SUSPENSIÓN TOURING ANÁLOGA
HD-54630-03A
1

La motocicleta tiene suspensión trasera ajustable con aire. Ajuste la presión de aire en los amortiguadores traseros para adaptarse a los requisitos de la carga, estilo de conducción y comodidad personal.
AVISO
No sobrepase la máxima presión de aire para la suspensión. Los componentes de aire se llenan rápidamente. Por lo tanto, use presión baja en la línea de aire. No hacerlo puede causar daño a los componentes. (00165b)
ADVERTENCIA
Tenga cuidado cuando purgue aire de la suspensión. La humedad combinada con lubricante puede fugarse sobre la rueda trasera, el neumático y/o los componentes de los frenos, afectando la capacidad de tracción, lo que puede causar la muerte o lesiones graves. (00084a)
  1. Quite la alforja izquierda. Vea la Controles e indicadores → ALFORJAS.
  2. Vea la Figura 1. Quite la tapa de la válvula de aire ubicada detrás del amortiguador en el lado izquierdo del vehículo.
    3. NOTA
    • Siempre añada 21–35 kPa (3–5 psi) a la presión existente antes de liberar aire del sistema para evitar que salga aceite por la válvula de aire. Nunca exceda los 345 kPa (50 psi).
    • No sobrepase la GVWR o GAWR máxima.
  3. Vea la Figura 2. Conecte BOMBA DE AIRE DE LA SUSPENSIÓN TOURING ANÁLOGA (Pieza n.º:HD-54630-03A) a la válvula de aire. Llene o libere el aire del amortiguador hasta alcanzar la presión específica para su modelo de motocicleta y la carga que va a llevar. Consulte Tabla 1.
    4. NOTA
    • Las presiones especificadas son los puntos iniciales recomendados. Ajuste la presión de acuerdo con las condiciones de carga, el estilo de conducción y la comodidad deseada.
    • Una presión menor no necesariamente tiene como resultado un desplazamiento más suave. El uso de presiones que se encuentren fuera del rango de carga recomendada reducirá el desplazamiento disponible de la suspensión y la comodidad del motociclista.
  4. Instale la tapa en la válvula de aire.
  5. Instale la alforja izquierda.
Figura 1. Válvula de aire de la suspensión trasera

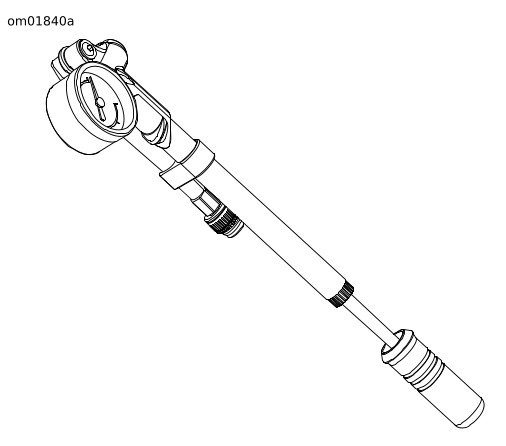

Figura 2. Bomba e indicador de suspensión de aire (HD-54630-03A)
Tabla 1. Presión de aire recomendada para la suspensión trasera
CARGA DEL AMORTIGUADOR
PESO TOTAL
PRESIÓN
psi
kPa
Motociclista solo
hasta 68 kg (150 lb)
5-10
34-69
68–91 kg (150–200 lb)
10-20
69-138
91–113 kg (200–250 lb)
20-30
138-206
113–136 kg (250–300 lb)
30-40
206-276
136 kg (300 lb) hasta el peso adicional máximo permitido*.
40-50
276-345
Motociclista solo con capacidad de equipaje de 32 kg (70 lb)
hasta 68 kg (150 lb)
25-30
172-206
68–91 kg (150–200 lb)
30-40
206-276
91–113 kg (200–250 lb)
40-50
276-345
113 kg (250 lb) hasta el peso adicional máximo permitido*.
50
345
Motociclista y pasajero
Ningún peso hasta el peso adicional máximo permitido*
50
345
Vehículo cargado al máximo
Peso adicional máximo permitido*
50
345
No sobrepase 345 kPa (50 psi) de presión en el amortiguador trasero.
*Para el peso adicional máximo permitido, consulte Especificaciones → Especificaciones → Pesos.
