El nivel de lubricante de la transmisión debe verificarse una vez por mes.

Su motocicleta viene equipada con lubricante sintético para motocicleta Screamin’ Eagle SYN3. Para la lubricación de la transmisión no se recomienda mezclar SYN3 con otros productos lubricantes.

Consulte la Programación de mantenimiento → Intervalos regulares de servicio → Intervalos regulares de servicio: FXSTSSE de 2007. La transmisión debe drenarse y volverse a llenar con lubricante fresco a los intervalos correctos.

NOTA

Cuando verifique el nivel de lubricante de la transmisión, la motocicleta debe estar descansando en el soporte de estacionamiento. Permita un tiempo corto para estabilizar el nivel de lubricante en los compartimientos de la transmisión.

Verificación del nivel del lubricante

1.	Estacione la motocicleta sobre el soporte de estacionamiento.
2.	Vea la Figura 1. Quite el tapón de llenado/varilla medidora con rosca girando el tapón hacia la izquierda.
3.	Vea la Figura 2. Limpie el tapón de llenado/varilla medidora y vuelva a colocarlo en el agujero de llenado. No lo enrosque. (La varilla medidora debe descansar en la rosca de la caja).
4.	Extraiga el tapón/varilla medidora y verifique el nivel. El nivel de lubricante debe estar en las marcas de líneas entre las líneas de ADD (agregar) y FULL (lleno) en la varilla medidora.
	ADVERTENCIA Asegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d) AVISO Al drenar o agregar lubricante, no permitas que entre polvo, suciedad u otros contaminantes al motor. (00198a)
5.	Si el nivel de lubricante está debajo de la marca ADD (agregar), agregue lubricante. No sobrellene (llenar el nivel arriba de la marca FULL) o habrá fugas. La capacidad de líquido de la transmisión es de aproximadamente 0,95 L (32 oz). NOTA Cuando llene la transmisión, use lubricante sintético para motocicleta Screamin’ Eagle SYN3 (pieza Nº 99824-03, cuarto de galón EE. UU.). Si no se dispone de SYN3 y es necesario agregar lubricante a la transmisión, debe drenarse completamente el SYN3 antes de usar otros productos lubricantes. Quedará una cantidad residual de líquido. No es necesario sacar el líquido residual.
6.	Inspeccione el o-ring para detectar roturas o daños. Cámbielo si es necesario. Limpie cualquier material extraño del tapón.
7.	Instale el tapón con rosca de llenado/varilla medidora y apriete a 2,8–8,5 N·m (25–75 in-lbs).

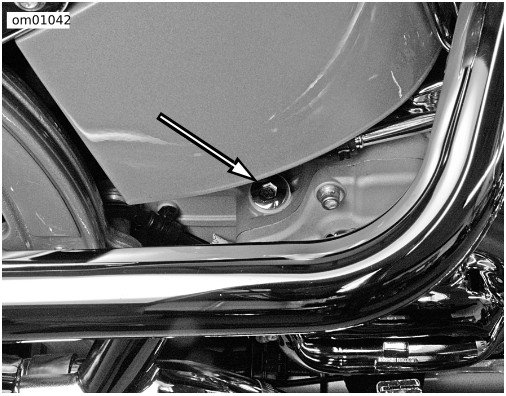

Figura 1. Ubicación tapón de llenado/varilla medidora de la transmisión

1	LLENO
2	AGREGAR

Figura 2. Nivel de lubricante del tapón de llenado/varilla medidora de la transmisión

Cambio del líquido de la transmisión

1.	Vea la Figura 1. Extraiga el tapón de llenado/varilla medidora de la transmisión.
2.	Vea la Figura 3. Retire el tapón de drenaje de la transmisión y drene el lubricante en un recipiente adecuado. NOTA Deseche el lubricante de la transmisión en conformidad con los reglamentos locales.
	AVISO Al drenar o agregar lubricante, no permitas que entre polvo, suciedad u otros contaminantes al motor. (00198a) ADVERTENCIA Asegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d)
3.	Inspeccione el o-ring en el tapón de drenaje para detectar roturas o daños. Cámbielo si es necesario. Limpie cualquier material extraño del tapón.
4.	Instale el tapón de drenaje y apriete a 19–28,5 N·m (14–21 ft-lbs).
5.	Llene la transmisión con 0,95 L (32 oz.) de lubricante sintético para motocicleta Screamin’ Eagle SYN3 (pieza Nº 99824-03 cuarto de galón EE. UU.). No sobrellene o habrá fugas.
6.	Instale el tapón de llenado/verificación con rosca y apriete a 2,8–8,5 N·m (25–75 in-lbs).
7.	Arranque el motor y cuidadosamente compruebe si hay fugas de aceite alrededor del tapón de drenaje.

Figura 3. Tapón de drenaje de la transmisión (vista inferior)
