Generalidades
ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
Vea la Figura 1. El interruptor de llave de encendido/faro delantero controla las funciones eléctricas de la motocicleta.
Consulte el MANUAL DEL PROPIETARIO al principio de este manual. Asegúrese de anotar todos los números de llaves en el espacio que se proporciona al principio de este libro.
AVISO
Proteja su vehículo contra robos. El no bloquear la motocicleta después de estacionarla, podría causar un robo y/o daños al equipo. (00151b)
AVISO
No lubrique los bloqueos de cilindro con lubricantes con base de petróleo o grafito. Los bloqueos no funcionarán correctamente. (00152a)
Interruptor de bloqueo/desbloqueo
Cuando el interruptor de encendido/faro delantero esté bloqueado, no podrá girarse a una posición diferente. El interruptor de encendido solamente puede bloquearse en la posición OFF (apagado) o ACC (accesorios). El interruptor no puede ser bloqueado en la posición IGNITION (encendido).
Siempre gire el interruptor a la posición OFF (apagado), bloquee el interruptor y quite la llave después del uso o cuando la motocicleta vaya a permanecer estacionada.
- Levante la cubierta del interruptor.
- Vea la Figura 1. Inserte la llave y gire hacia la izquierda para bloquear el interruptor. Para desbloquear el interruptor, gire la llave hacia la derecha.
- Extraiga la llave y cierre la cubierta del interruptor.
NOTA
- Harley-Davidson recomienda quitar la llave del interruptor de llave de encendido/faro delantero y bloqueo de la horquilla antes de operar la motocicleta. Si no quita la llave, ésta puede caerse durante el funcionamiento.
- La llave puede sacarse mientras el interruptor esté en cualquier posición.
Selección de la posición del interruptor
Vea la Figura 1. Después de haber sido desbloqueado, el interruptor puede girarse a cualquier posición.
Consulte el funcionamiento del interruptor de llave de encendido/faro delantero en la Tabla 1.
NOTA
Las luces se encienden cuando el interruptor está en IGNITION (encendido), como lo exige la ley en algunos lugares.
Tabla 1. Posiciones del interruptor de encendido/faro delantero:
FXSTSSE
FUNCIÓN | FUNCIONAMIENTO |
|---|---|
IGNITION (encendido) | Cuando el interruptor esté en la posición IGNITION
(encendido), la motocicleta podrá arrancarse y las luces y
accesorios funcionarán*. |
OFF (APAGADO) | Cuando el interruptor está en la posición OFF (apagado), el
encendido, las luces y los accesorios están apagados. El
interruptor puede bloquearse en la posición OFF
(apagado). |
ACCESORY (accesorios) | Cuando el interruptor esté en la posición ACCESORY
(accesorios), todos los accesorios y las luces de los
instrumentos operarán pero el motor no podrá ser arrancado.
Pueden activarse la luz de freno y la bocina. El interruptor
puede ser bloqueado mientras esté en la posición ACCESORY
(accesorios).* |
* Los modelos internacionales tienen una función adicional –
la luz de posición y la luz trasera también están
activadas. | |

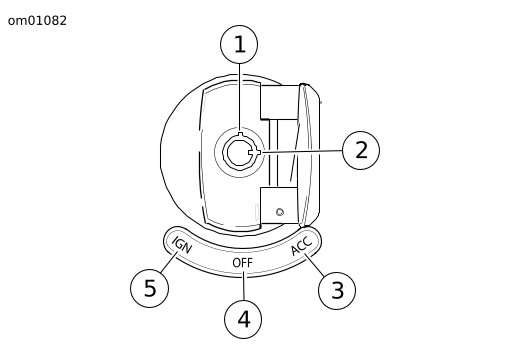

| 1 | Posición de bloqueo |
| 2 | Posición de desbloqueo |
| 3 | Accesorio |
| 4 | Apagado |
| 5 | Encendido |
Figura 1. Interruptor de llave de encendido/faro delantero: FXSTSSE
