AVISO
Cuando se requiera hacer un reemplazo, use solamente la unidad de haz de luz sellado o bombilla especificada, disponible en un concesionario Harley-Davidson. Un haz de luz sellado o una bombilla con el vataje incorrecto pueden causar problemas en el sistema de carga. (00209a)
NOTA
El faro delantero LED no contiene bombillas que se puedan reemplazar. Reemplace el conjunto completo si se presenta una falla.
Extracción
- Vea Figura 1. Extraiga el tornillo (3) de la parte inferior del anillo decorativo de cromo (4).
- Gire el anillo unos grados hacia la izquierda. Tire el anillo directamente hacia adelante para extraerlo.
- Extraiga los tornillos (2) que aseguran el anillo de retención (5).
- Extraiga el anillo de retención y el faro delantero LED (6).
- Desconecte el conector del faro delantero LED (1).
Instalación
| 1. | Vea Figura 1. Instale el conector del faro delantero LED (1). | |
| 2. | Asegure el faro delantero LED (6) con el anillo de retención (5) y los tornillos (2). Ajuste a 2,5–3,6 N·m (22–32 in-lbs). | |
| 3. | Instale el anillo decorativo de cromo (4): a. Verifique que el sello de caucho y los resortes de retención estén en el lugar en el anillo decorativo. Aplique limpiador de vidrios al sello para facilitar la instalación. b. Con el anillo decorativo girado unos grados hacia la izquierda, empújelo directamente contra el faro delantero. c. Gire el anillo hacia la derecha hasta que el agujero del tornillo del anillo decorativo esté alineado con el agujero de rodamiento en el anillo de montaje. Instale el tornillo (3). Ajuste a 1–2 N·m (9–18 in-lbs). |
| 1 | Conector |
| 2 | Tornillo (3) |
| 3 | Tornillo |
| 4 | Anillo decorativo |
| 5 | Anillo de retención |
| 6 | Faro delantero LED |

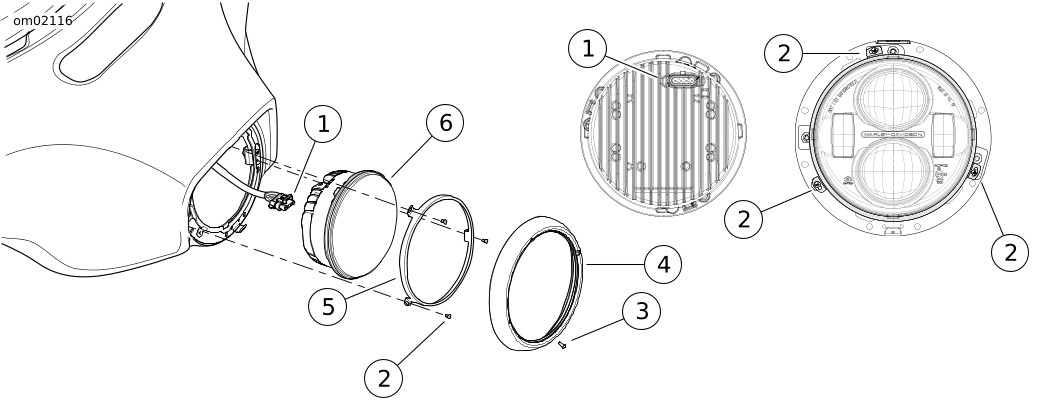

Figura 1. Faro delantero de LED
