Esta sección proporciona vistas laterales izquierda y derecha de su motocicleta Sportster 2005. Consulte las secciones de CONTROLES E INDICADORES y FUNCIONAMIENTO para obtener detalles específicos de cada componente.
NOTA
Las especificaciones en esta edición pueden no corresponder a aquellas de certificación oficial en algunos mercados, debido al momento de impresión de esta edición, la diferencia en los métodos de prueba y (o) en las diferencias de los vehículos. Los clientes que quieran especificaciones reglamentarias oficialmente reconocidas para sus vehículos, deberán referirse a los documentos de certificación y (o) consultar a sus respectivos concesionarios o distribuidores.
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |

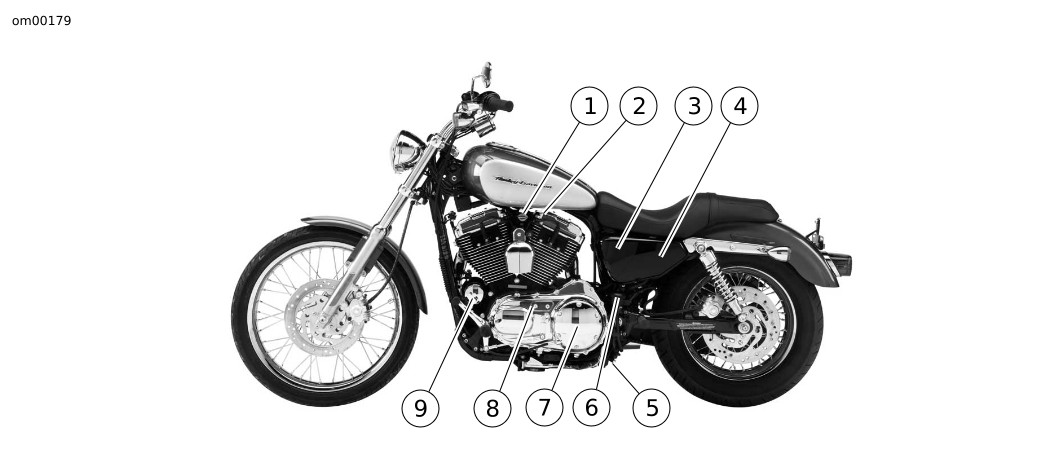

Figura 1. Sportster XL1200C Custom 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |
Figura 2. Sportster XL1200C Custom 2005 – vista lateral derecha
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |
Figura 3. Sportster XL1200R Roadster 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |

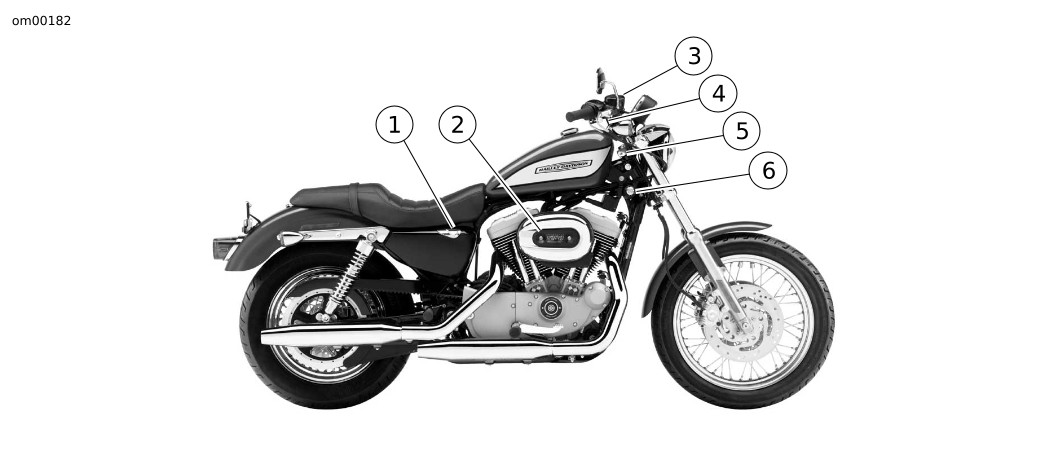

Figura 4. Sportster XL1200R Roadster 2005 – vista lateral derecha
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |
Figura 5. Sportster XL883 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |
Figura 6. Sportster XL883 2005 – vista lateral derecha
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |
Figura 7. Sportster XL883R 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |
Figura 8. Sportster XL883R 2005 – vista lateral derecha
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |
Figura 9. Sportster XL883C Custom 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |
Figura 10. Sportster XL883C Custom 2005 – vista lateral derecha
| 1 | Válvula de suministro de combustible |
| 2 | Perilla del enriquecedor |
| 3 | Batería (debajo de la cubierta lateral izquierda) |
| 4 | Sujetador del bloque de fusibles |
| 5 | Bomba del freno trasera |
| 6 | Depósito del freno trasero |
| 7 | Cubierta de inspección del embrague |
| 8 | Cubierta de inspección de la cadena primaria |
| 9 | Filtro de aceite del motor |
Figura 11. Sportster XL883 Low 2005 – vista lateral izquierda
| 1 | Tapa de llenado y varilla medidora de aceite del motor |
| 2 | Depurador de aire |
| 3 | Bomba y depósito del freno delantero |
| 4 | Velocímetro |
| 5 | Cerradura de la horquilla |
| 6 | Interruptor de la llave de encendido/faro delantero |
Figura 12. Sportster XL883 Low 2005 – vista lateral derecha
