Reemplazo de fusibles
| 1. | Gire el encendido a la posición OFF (apagado). | |
| 2. | Vea la Figura 1. Tire suavemente de la parte superior de la cubierta lateral izquierda separando la cubierta de las presillas. Levante la cubierta para separarla de la estructura. NOTA No se necesitan herramientas para quitar o volver a instalar la cubierta lateral. | |
| 3. | Reemplace el fusible si el elemento está quemado o roto. NOTA Se usan los fusibles tipo ATO para automotores para la instalación y el reemplazo. | |
AVISO Use siempre fusibles de repuesto que sean del tipo y clasificación de amperaje correctos. El uso de fusibles incorrectos puede dañar los sistemas eléctricos. (00222a) | ||
| 4. | Deslice el bloque de fusibles en el seguro hasta que el pestillo se enganche con la lengüeta en el seguro. | |
| 5. | Vea la Figura 3. Coloque la parte inferior de la cubierta lateral con la arandela aislante dentro de la estructura y presione la parte superior de la cubierta lateral dentro de las presillas hasta que quede ajustada. |

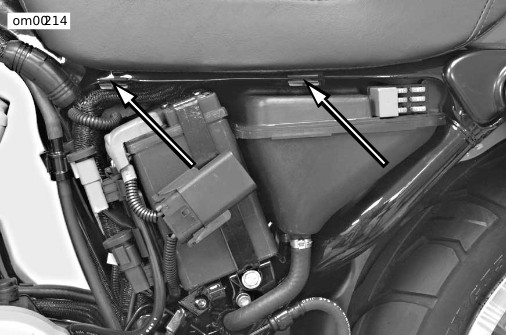

Figura 1. Presillas de la cubierta lateral: modelos Sportster
| 1 | Relé |
| 2 | Accesorios (15 A) |
| 3 | Batería (15 A) |
| 4 | Luces (15 A) |
| 5 | Encendido (15 A) |
| 6 | Repuesto (15 A) |
| 7 | Instrumentos (15 A) |
Figura 2. Bloque de fusibles: modelos Sportster

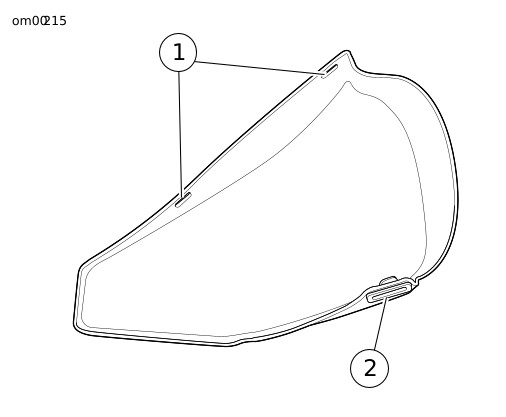

| 1 | Ranuras superiores de montaje |
| 2 | Arandela aislante inferior |
Figura 3. Cubierta lateral: modelos Sportster
Reemplazo del fusible Maxi
Vea la Figura 4. Todos los modelos Sportster tienen un fusible principal para proteger el cableado de la motocicleta. Este fusible Maxi de 30 A proporciona la alimentación principal de la batería a la motocicleta. Se encuentra ubicado en el portafusibles cubierto con caucho, detrás de la cubierta lateral izquierda de la motocicleta.
- Vea la Figura 1. Tire suavemente de la parte superior de la cubierta lateral izquierda separando la cubierta de las presillas. Levante la cubierta para separarla de la estructura.

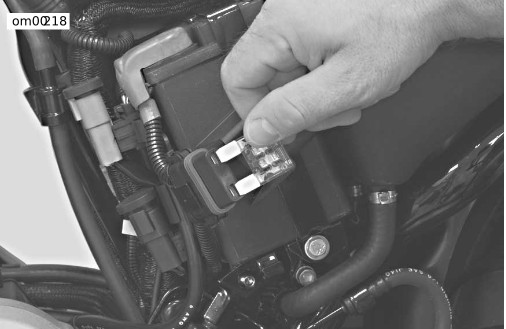

- Sostenga el portafusibles con una mano y el cuerpo plástico del fusible Maxi con la otra mano. Tire hacia a fuera el fusible Maxi, sacándolo del portafusibles.
- Vea la Figura 5. Introduzca las puntas del fusible Maxi nuevo en las ranuras del portafusibles. Empuje hacia abajo el fusible Maxi firmemente en el portafusibles.
- Vea la Figura 3. Coloque la parte inferior de la cubierta lateral con la arandela aislante dentro de la estructura y presione la parte superior de la cubierta lateral dentro de las presillas hasta que quede ajustada.
Figura 4. Fusible Maxi
Figura 5. Reemplazo del fusible Maxi: modelos Sportster
