ABS-valo
Valo vilkkuu: Katso Kuva 1. ABS:llä varustetuissa moottoripyörissä ABS-valo (3) alkaa vilkkua, kun moottoripyörään kytketään virta. Vilkkuva valo osoittaa, että järjestelmä on itsetestaustilassa. Katso lisätietoja kohdasta Taulukko 1.
ABS-valo vilkkuu, kunnes moottoripyörän nopeus ylittää 5 km/h (3 mph). ABS ei ole toiminnassa ennen kuin valo sammuu. Katso Turvallisuus on tärkeintä → Lukkiutumaton jarrujärjestelmä (ABS).
Valo palaa jatkuvasti: Valon jatkuva palaminen ilmaisee, että ABS-järjestelmässä on toimintahäiriö. ABS kytkeytyy pois käytöstä ja jarrut toimivat kuin niissä ei olisi ABS-järjestelmää. Vie pyörä huoltoon Harley-Davidson-jälleenmyyjälle.
Akku
Katso Kuva 1. Akun varoitusvalo (2) ilmaisee akun yli- tai alilatauksen. Katso Huolto ja voitelu → Akku.
Mikäli valo palaa jatkuvasti, ota yhteyttä Harley-Davidson-jälleenmyyjään.
Moottorin varoitusvalo
Katso Kuva 1. Moottorin varoitusvalo (4) ilmaisee, toimiiko moottori ja sen hallintajärjestelmä normaalisti. Moottorin varoitusvalo on oranssi.
Moottorin varoitusvalo syttyy, kun sytytysvirta kytketään. Moottorin varoitusvalo palaa neljän sekunnin ajan, kun moottorin hallintajärjestelmä suorittaa sarjan itsetestausta. Katso lisätietoja kohdasta Taulukko 1.
Jos moottorin varoitusvalo syttyy muussa tilanteessa, ota yhteys Harley-Davidson-huoltoon.
Vakionopeussäädin
Katso Kuva 1. Vakionopeussäätimen kuvake (5) ilmaisee vakionopeussäätimen tilan. Katso lisätietoja kohdasta Taulukko 1.
Oranssi: Vakionopeussäätimen merkkivalo palaa oranssina, kun vakionopeussäädin on päällä.
Vihreä: Merkkivalo palaa vihreänä, kun vakionopeus on asetettu ja moottoripyörä kulkee vakionopeudella.
Polttoaineen varoitusvalo
Katso Kuva 1. Polttoaineen varoitusvalo (1) ilmaisee, koska polttoainemäärä laskee varatankin tason alle polttoainesäiliössä. Polttoaineen varoitusvalo on oranssi. Katso lisätietoja kohdasta Tekniset tiedot → Tekniset tiedot → Täyttötilavuudet.
Polttoaineen varoitusvalo sammuu, kun säiliössä on riittävästi polttoainetta, virtakytkimen asentoa on vaihdettu (pois-päälle) ja moottoripyörä liikkuu eteenpäin. Jos polttoaineen varoitusvalo vilkkuu tasaisesti, ota yhteys Harley-Davidson-jälleenmyyjään.
Turvajärjestelmän merkkivalo
Katso Kuva 1. Turvajärjestelmän merkkivalo (6) palaa, kun turvajärjestelmä on aktivoituna. Katso TURVAJÄRJESTELMÄ → Turvajärjestelmä.
Mikäli valo palaa jatkuvasti, ota yhteyttä Harley-Davidson-huoltoon.

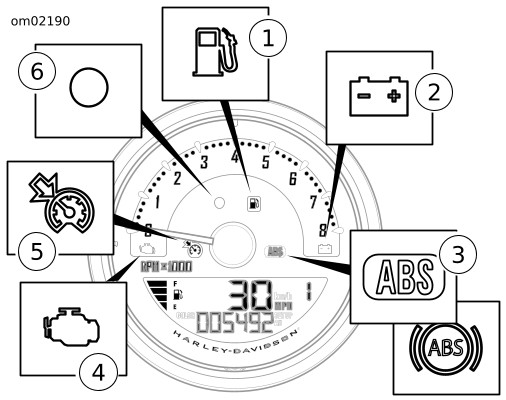

| 1 | Polttoaineen varoitusvalo |
| 2 | Akku |
| 3 | ABS (kuvassa myös kilometrimittariston ABS-kuvake) |
| 4 | Moottorin varoitusvalo |
| 5 | Vakionopeussäädin |
| 6 | Turvajärjestelmä |
Kuva 1. Nopeusmittaritaulun merkkivalot
Taulukko 1. Nopeusmittarin merkkivalot
KUVAKE | NIMI | TOIMINTO |
|---|---|---|
 | ABS | Vilkkuu, kunnes nopeus on 5 km/h (3 mph) ja ABS kytkeytyy toimintaan. |
 | Akku purkautuu | Ilmaisee akun yli- tai alilatauksen. |
 | Moottorin varoitusvalo | Syttyy, kun moottorin diagnostiikka havaitsee sähkövian. |
 | Vakionopeus- säädin | Oranssi: Palaa oranssina, kun vakionopeussäädin on päällä. Vihreä: Merkkivalo on vihreä, kun vakionopeus on asetettu ja moottoripyörä kulkee vakionopeudella. |
 | Polttoaineen varoitusvalo | Palaa, kun polttoainetta on jäljellä noin 3,1 L (0.8 USgal) tai vähemmän. Täytä tankki suositusten mukaisella polttoaineella niin pian kuin mahdollista. |
 | Turvajärjestelmä | Vilkkuva valo ilmaisee, että turvajärjestelmä on käytössä. |
