VAROITUSOle varovainen ja käytä suojalaseja polttimoita käsitellessäsi. Polttimo sisältää paineistettua kaasua, joka huolimattomasti käsiteltynä voi aiheuttaa vakavia silmävammoja. (00062b)
HUOMAUTUS
Jos ajovalo on vaihdettava, hanki oikeanlainen umpioyksikkö tai polttimo Harley-Davidson-jälleenmyyjältä. Sellaisen polttimon käyttäminen, jossa on väärä valoteho, voi aiheuttaa latausjärjestelmän häiriöitä. (00209a)
LED-yksikön irrotus
VAROITUSIrrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
- Irrota pääsulake. Katso Huolto ja voitelu → Sulakkeet.
- Katso Kuva 1. Irrota säätörenkaan ruuvi (1).
- Irrota säätörengas (2).
- Irrota pidikerenkaan ruuvit (4).
- Irrota pidikerengas (3).
- Vaihda LED-yksikkö.
LED-yksikön asennus
HUOMAUTUS
Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b)
HUOMAUTUS
Asentaessasi uutta LED-yksikköä varmista, että liittimen kontaktipinnat ovat puhtaat hyvän sähkökontaktin varmistamiseksi.
| 1. | Katso Kuva 1. Asenna pidikerengas (3). | |
| 2. | Asenna pidikerenkaan ruuvit (4). | |
| 3. | Asenna säätörengas (2). | |
| 4. | Asenna säätörenkaan ruuvi (1). | |
| 5. | Asenna pääsulake. | |
| VAROITUS Varmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a) | ||
| 6. | Tarkista ajovalon toiminta. |
| 1 | Säätörenkaan ruuvi |
| 2 | Säätörengas |
| 3 | Pidikerengas |
| 4 | Pidikerenkaan ruuvi (3) |
| 5 | LED-yksikkö |

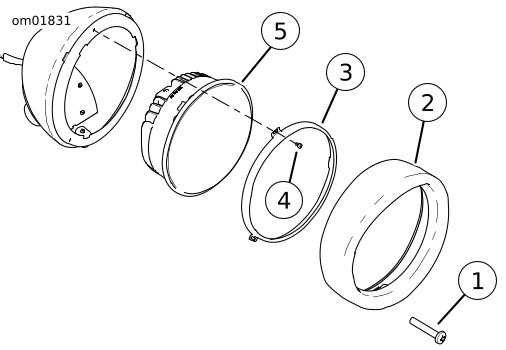

Kuva 1. Ajovalon LED-yksikkö
