PASTABA
Norėdami išvengti įbrėžimų, atsargiai valykite prietaiso paviršius. Kai kurių modelių motocikluose gali būti naudojami akrilo paviršiai.
Spidometras
ĮSPĖJIMAS
Važiuokite tinkamu greičiu atsižvelgdami į kelią ir sąlygas ir niekada nevažiuokite greičiau, nei nurodo ženklai. Dėl per didelio greičio galite nesuvaldyti transporto priemonės ir sunkiai arba mirtinai susižaloti. (00008a)
Žr. Pav 1 ir Pav 2. Spidometras rodo transporto priemonės važiavimo į priekį greitį kilometrais per valandą (tarptautinis) arba myliomis per valandą (JAV).
Įtaisų foninis apšvietimas įsijungia šiek tiek vėliau. Foninis apšvietimas gali trumpam pasikeisti, kai keičiasi aplinkos apšvietimas (pavyzdžiui, važiuojant tuneliu).
Tachometras
PRANEŠIMAS
Žr. skyrių NAUDOJIMO REKOMENDACIJOS. Neviršykite didžiausio saugių apsukų per minutę skaičiaus, rodomo dalyje NAUDOJIMAS (raudona tachometro zona). Sumažinkite apsukas perjungdami į aukštesnę pavarą arba atleisdami greičio pedalą. Nesumažinus apsukų įranga gali būti sugadinta. (00159a)
Žr. Pav 1 ir Pav 2. Tachometras matuoja variklio greitį apsisukimais per minutę (aps./min. x 100).
Degalų matuoklis
Degalų matuoklis rodo apytikslį degalų kiekį degalų bake.
FLRT: Degalų matuoklis yra kairėje degalų bako pusėje. Žr. Prieš pradedant važiuoti → Degalų bako pripildymas.
FLHTCUTG: žr. Pav 1. Degalų matuoklis yra įtaisų skydelyje.
Voltmetras: FLHTCUTG
Žr. Pav 1. Voltmetras rodo elektros sistemos įtampą; jis įrengtas gaubto priekiniame skyde. Varikliui veikiant didesniu nei 1500 aps./min. greičiu voltmetras turėtų užregistruoti 13,0–14,5 V esant iki galo įkrautam akumuliatoriui.
Transporto priemonės informacija. FLHTCUTG
informacijos ir pramogų sistemoje gali būti rodoma papildoma informacija apie transporto priemonę, paspaudus informacijos apie transporto priemonę jungiklį. Žr. Naudojimas → Dešinieji valdymo jungikliai.

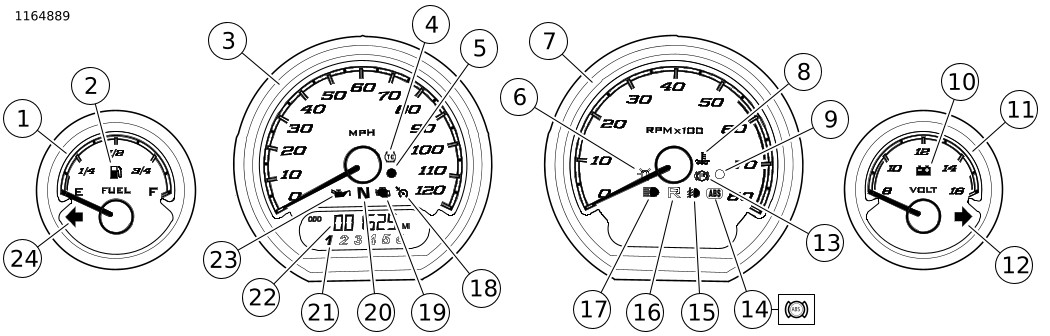

1Degalų matuoklis
2Mažai degalų
3Spidometras
4Sukibimo kontrolė
5Saugos / gedimo indikatorius
6Nenaudojama
7Tachometras
8Variklio aušinamojo skysčio temperatūra
9Šviesos jutiklis (ne indikatorius)
10Akumuliatoriaus išsikrovimas
11Voltmetras
12Posūkio į dešinę signalo indikatorius
13Stovėjimo stabdys
14ABS piktograma (taip pat rodoma km/val. ABS piktograma)
15Pagalbinio / rūko žibinto indikatorius
16Atbulinė eiga
17Priekinio žibinto tolimosios šviesos
18Greičio kontrolė
19Variklio patikra
20Neutrali pavara
21Pavaros indikatorius
22Odometro langelis
23Alyvos slėgis
24Kairiojo posūkio signalo indikatorius
Pav 1. Indikatorių lemputės: FLHTCUTG
1Spidometras
2Variklio patikra
3Mažai degalų
4Akumuliatoriaus išsikrovimas
5Greičio kontrolė
6Saugos / gedimo indikatorius
7Odometro langelis
8Posūkio signalo indikatorius
9Priekinio žibinto tolimosios šviesos
10Neutrali pavara
11Alyvos slėgis
12Stovėjimo stabdys
13Atbulinė eiga
14ABS piktograma (taip pat rodoma km/val. ABS piktograma)
15Sukibimo kontrolė
Pav 2. Indikatorių lemputės: FLRT
