1. Scheinwerferausrichtung prüfen. Siehe Wartungsverfahren → Scheinwerfer.
2. Siehe Abbildung 1. Die Zusatzleuchtenausrichtung prüfen.
a. Das Scheinwerferabblendlicht einschalten.
b. Die Zusatz-Abblendlichter einschalten und die beiden Abblendlichter auf das Scheinwerferabblendlicht ausrichten.
c. Die Zusatz-Fernlichter einschalten und beide Scheinwerfer zueinander ausrichten.
d. Sicherstellen, dass das Abblendlicht der Zusatzscheinwerfer immer noch auf das Abblendlicht des Fahrzeugs ausgerichtet ist.
3. Siehe Abbildung 2. Die Einstellschraube anziehen.
Drehmoment: 21,5–26,5 N·m (16–20 ft-lbs)
4. Die Ausrichtung überprüfen.
1Fahrlicht
2Zusatzlicht
3Fahrlicht plus zusätzliche Abblendlichter
Abbildung 1. Zusatz-/Nebelscheinwerfermuster

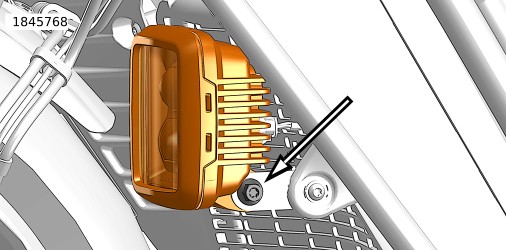

Abbildung 2. Einstellschraube
