Tachometer
WARNUNG
Die Geschwindigkeiten den Straßenbedingungen anpassen und niemals die vorgeschriebene Höchstgeschwindigkeit überschreiten. Bei überhöhten Geschwindigkeiten kann es zum Verlust der Kontrolle über das Fahrzeug kommen, was zu schweren oder tödlichen Verletzungen führen kann. (00008a)
Siehe Abbildung 1. Der Tachometer misst die Geschwindigkeit bei US-Modellen in Meilen pro Stunde (mph) und bei internationalen Modellen in Kilometer pro Stunde (km/h).
Der Tachometer hat ein einziges Anzeigefenster für den Kilometerzähler, zwei Tageskilometerzähler, eine Umkipp-Kontrollleuchte und eine Uhr.
Siehe Abbildung 2. Den Funktionsknopf drücken, um das Anzeigefenster auf der Tachometeroberfläche auf entweder Kilometer-, Tageskilometerzähler oder Uhr zu ändern.
Kilometerzähler
Siehe Abbildung 1. Der Kilometerzähler erfasst die Anzahl der vom Fahrzeug zurückgelegten Kilometer/Meilen. Durch Drücken der Funktionstaste kann der Kilometerzähler bei ein- oder ausgeschaltetem Motorrad den Kilometerstand anzeigen. Das Motorrad braucht nicht eingeschaltet zu werden, um den Kilometerstand abzulesen.
Tageskilometerzähler
Mit dem Tageskilometerzähler A oder B kann die auf einer Fahrt oder zwischen zwei Tankfüllungen zurückgelegte Anzahl von Kilometern/Meilen angezeigt werden. Der Zünd-/​Scheinwerferschalter muss zur Anzeige oder zum Zurücksetzen der Kilometerzähler in der Stellung IGNITION (Zündung) oder ACCESSORY (Nebenverbraucher) stehen.
Siehe Abbildung 1. Zur Anzeige des Tageskilometerzählers die Funktionstaste drücken, bis in der oberen linken Ecke des Kilometerzähler-Anzeigefensters ein A oder B angezeigt wird.
Zum Zurücksetzen des Tageskilometerzählers auf Null, die Funktionstaste drücken, um das Zurücksetzen des Tageskilometerzählers auszuwählen. Die Funktionstaste drücken und ca. 2 bis 3 Sekunden lang gedrückt halten, bis sich der Tageskilometerzähler auf Null zurückstellt.
HINWEIS
Auf keinen Fall Manipulationen oder Änderungen am Kilometerzähler vornehmen. Dies ist gesetzlich nicht zugelassen. Die Manipulation oder Änderung des Kilometerzählers eines Fahrzeugs kann zu Sachschäden führen. (00160a)
Umkipp-Kontrollleuchte
WARNUNG
Nach einem Umkippen der Maschine sind alle Bedienungselemente auf einwandfreie Funktion zu prüfen. Sind Bedienungselemente nicht frei beweglich, können die Bremsen, die Kupplung oder das Schaltgetriebe unter Umständen nicht ordnungsgemäß funktionieren, wodurch der Fahrer die Kontrolle über das Fahrzeug verlieren und schwere oder sogar tödliche Verletzungen erleiden könnte. (00350a)
Sollte das Motorrad umkippen, wird auf der Kilometerzähleranzeige „tip“ (umgekippt) eingeblendet. Der Motor kann dann erst nach dem Zurücksetzen wieder gestartet werden. Zum Zurücksetzen, den Zünd-/​Scheinwerferschalter auf ZÜNDUNG – AUS – ZÜNDUNG schalten.
Uhr
Die Uhr zeigt die Zeit in einem Format von 12 Stunden oder 24 Stunden an. Zur Ansicht der Uhr drücken Sie bitte die Funktionstaste bis die Uhr (Stunde und Minuten) die Kilometerzähleranzeige darstellt.
Durch Drücken der Funktionstaste kann die Uhr bei ein- oder ausgeschaltetem Motorrad die Uhrzeit anzeigen. Das Motorrad braucht nicht eingeschaltet zu werden, um die Uhrzeit abzulesen.
Uhr einstellen
  1. Den Zünd-/​Scheinwerferschalter auf IGNITION (Zündung) oder ACCESSORY (Nebenverbraucher) stellen.
  2. Siehe Abbildung 2. Die Funktionstaste drücken, bis die Uhr (Stunde und Minuten) in der Kilometerzähleranzeige dargestellt wird.
  3. Den Funktionsknopf ungefähr fünf Sekunden gedrückt halten, bis 12HR auf der Kilometerzähleranzeige zu blinken beginnt. Den Knopf loslassen.
  4. Die 12HR oder 24HR Zeitanzeige durch Drücken und Loslassen der Funktionstaste auswählen. Wenn das gewünschte Zeitformat angezeigt wird, den Funktionsschalter ungefähr fünf Sekunden lang gedrückt halten, bis die Stundenanzeige zu blinken beginnt.
  5. Die Stundenanzeige wird mit jedem Drücken und Loslassen der Funktionstaste um eine Stunde weiter gestellt. Den Funktionsknopf wiederholt kurz drücken, um die gewünschte Stunde einzustellen. Wenn der richtige Stundenwert angezeigt wird, den Funktionsknopf so lange gedrückt halten, bis die Minutenanzeige zu blinken beginnt.
    6. HINWEIS
    AM- oder PM-Zeitbezeichnungen müssen nicht eingestellt werden. Wenn die gewünschte Stundenziffer eingeblendet wird, den Funktionsknopf gedrückt halten, bis die Minuteneinstellung aufgerufen wird.
  6. Die Minutenanzeige wird mit jedem Drücken und Loslassen der Funktionstaste eine Minute weiter gestellt. Den Funktionsknopf wiederholt kurz drücken, um die gewünschten Minuten einzustellen. Wenn der richtige Minutenwert angezeigt wird, den Funktionsknopf so lange gedrückt halten, bis die Minutenanzeige aufhört zu blinken. Dies bedeutet, dass die Uhrzeit eingestellt ist.
  7. Den Zünd-/​Scheinwerferschalter in die Position OFF (Aus) drehen.
Aktionsradiusfunktion
Die Aktionsradiusfunktion zeigt die ungefähre Kilometerstrecke an, die mit dem im Tank verbleibenden Kraftstoff noch gefahren werden kann.
  1. In Zündschalterstellung ACC (Nebenverbraucher) oder IGNITION (Zündung) den Funktionsschalter so oft drücken, bis die Funktion Aktionsradius durch den Buchstaben „r“ auf der linken Seite der Kilometerzähleranzeige angezeigt wird. Die berechnete, verbleibende Strecke (in Kilometer oder Meilen), die mit dem derzeitigen Tankinhalt noch gefahren werden kann, wird angezeigt. Die verbleibende Strecke kann mit dem Funktionsschalter jederzeit eingeblendet werden.
  2. Wenn die Warnleuchte „Kraftstoffstand niedrig“ aufleuchtet, wird die verbleibende Strecke automatisch im Kilometerzähler angezeigt, außer diese automatische Popup-Funktion wurde durch Drücken und Halten des Funktionsschalters im Anzeigemodus für die verbleibende Strecke deaktiviert. Die automatische Popup-Funktion für die verbleibende Strecke zeigt durch zweimaliges Blinken an, dass sie deaktiviert ist. Die Popup-Funktion für die verbleibende Strecke kann wieder aktiviert werden, indem der Funktionsschalter gedrückt gehalten wird. Die verbleibende Strecke blinkt einmal, wenn die automatische Popup-Funktion wieder aktiviert wird.
    3. HINWEIS
    • Beim Aufleuchten der Warnleuchte „Kraftstoffstand niedrig“ befinden sich noch etwa 3,8 L (1.0 USgal) Kraftstoff im Tank. Nun sollte so bald wie möglich aufgetankt werden.
    • Die Anzeige für die verbleibende Strecke wird nur aktualisiert, wenn das Fahrzeug fährt.
  3. Nachdem die berechnete verbleibende Strecke bis auf 16 km (10 mi) reduziert wurde, erscheint in der Anzeige für verbleibende Strecke „r Low“ (r Niedrig), um anzugeben, dass das Fahrzeug in Kürze ohne Kraftstoff sein wird.
  4. Zum Zurücksetzen der Warnleuchte „Kraftstoffstand niedrig“ und der Strecke ist eine Zündzyklusschaltung erforderlich.

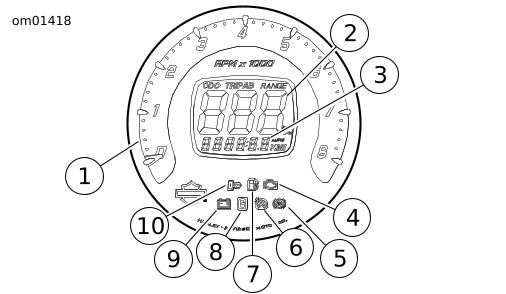

1Drehzahlmesser
2Tachometer
3Kilometerzähler
4Warnleuchte Motorelektronik
5ABS (nicht verwendet)
6Geschwindigkeitsregelung (nicht verwendet)
7Warnleuchte für niedrigen Kraftstoffstand
8Leuchte für 6. Gang
9Laden der Batterie
10Sicherheitsstatusleuchte
Abbildung 1. Tachometer

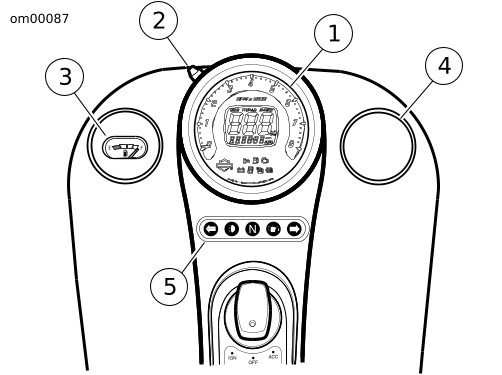

1Tachometer
2Funktionsknopf
3Kraftstoffstandanzeige
4Tankdeckel
5Kontrollleuchten
Abbildung 2. Instrumente
