Speciális szerszámok
| Leírás | Cikksz | Menny. |
|---|---|---|
| OIL FILTER WRENCH (olajszűrő kulcs) | HD-44067 | 1 |
Az olajtartály leürítése
| 1. | Lásd: Karbantartás és kenés → Az olajszint ellenőrzése → Motorolaj betöltősapka. Csavarja le és vegye ki a betöltősapkát/nívópálcát. MEGJEGYZÉS A használt olajat a helyi előírások szerint ártalmatlanítsa. | |
| 2. | Lásd: Ábra 1. Távolítsa el a motorolaj-leeresztő csavart az O-gyűrűvel együtt. Eressze le a motorolajat. | |
| 3. | Ellenőrizze, hogy az O-gyűrű nem szakadt vagy sérült-e. Szükség esetén cserélje ki. Tisztítsa meg a mágneses leeresztőcsavart. | |
| 4. | Szerelje vissza az O-gyűrűt és a leeresztőcsavart, és húzza meg a következő nyomatékkal: 19–28,5 N·m (14–21 ft-lbs). |

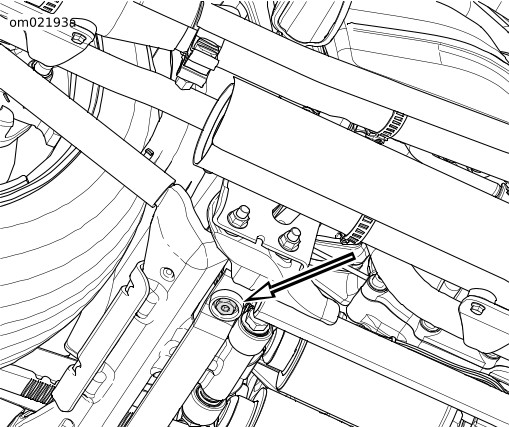

Ábra 1. Motorolaj-leeresztő csavar
Az olajszűrő eltávolítása
FIGYELEMFolyadékcsere során gondoskodjon arról, hogy ne kerüljön kenőanyag vagy egyéb folyadék a gumiabroncsokra, kerekekre vagy fékekre. A tapadás ettől jelentősen romolhat, ami a motorkerékpár feletti uralom elvesztése miatt súlyos, akár végzetes személyi sérüléshez is vezethet. (00047d)
ÉRTESÍTÉS
Ne keverje a különböző gyártmányú kenőanyagokat, mert egyes kenőanyagok kémiailag hatnak egymásra. A silány kenőanyagok károsíthatják a motort. (00184a)
MEGJEGYZÉS
Az elülső spoilert eltávolítva könnyebben hozzáférhet az olajszűrőhöz. Lásd: Ápolás és tisztítás → Elülső spoiler.
Az olajszűrő a motor elején kialakított olajszűrőtartón található.
ÉRTESÍTÉS
A szűrő eltávolításához használjon Harley-Davidson olajszűrő kulcsot. Ez a szerszám megóvja a sérüléstől a forgattyústengely helyzetérzékelőjét és/vagy az érzékelő kábelét. (00192b)
- Lásd: Ábra 2. Távolítsa el az olajszűrőt az OIL FILTER WRENCH (olajszűrő kulcs) (Cikksz:HD-44067) olajszűrő kulcs segítségével.
- Tisztítsa le az olajszűrő felfekvő pereméről a régi tömítésmaradványt. A felületnek simának, szennyeződéstől és a régi szűrőtömítés anyagától mentesnek kell lennie.
Az olajszűrő felszerelése
A Twin Cam 110B motorok a prémium kategóriájú olajszűrőt igénylik, mely krómozott (cikksz. 63798-99A Chrome) vagy fekete (cikksz. 63731-99A Black) kivitelben kapható.
- Lásd: Ábra 3. Kenje be vékonyan olajjal a tömítés felfekvési felületét a tartólemezen (1) és az olajszűrő tömítését 2).
- Csavarja fel a szűrőt az adapterre (3), amíg a tömítés érintkezésbe nem kerül a lap felületével. Fordítson még 3/4–1 teljes fordulatot.
Az olajtartály feltöltése
MEGJEGYZÉS
Mindig olyan kategóriájú olajat használjon, ami megfelel a következő olajcseréig tartó időszak várható legalacsonyabb hőmérsékletének. Lásd: Karbantartás és kenés → A motor kenése: Szintetikus olaj → Javasolt motorolajok.
| 1. | Töltsön az olajtartályba legfeljebb 1,89 L (2.0 qt) olajat. | |
ÉRTESÍTÉS Ne töltsön be túl sok olajat. Túltöltés esetén olaj kerülhet a légszűrőbe, ami a berendezés meghibásodásához és/vagy hibás működéséhez vezethet. (00190b) | ||
| 2. | Indítsa be a motort, és ellenőrizze gondosan, hogy nincs-e olajszivárgás a leeresztőcsavar és az olajszűrő környékén. | |
| 3. | Lásd: Karbantartás és kenés → Az olajszint ellenőrzése → Motorolajszint. Várja meg, amíg a motor eléri az üzemi hőmérsékletet. Töltsön be annyi olajat, hogy a szintje elérje a nívópálca forró állapotban tele (1) szintet. |

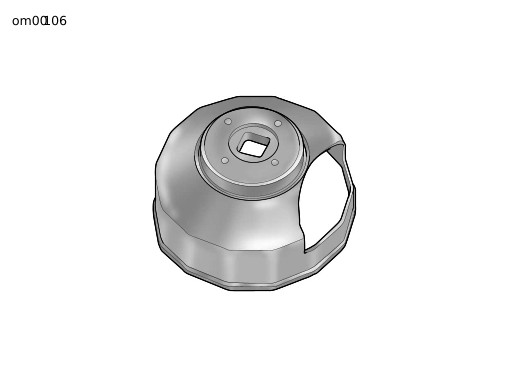

Ábra 2. Oil Filter Wrench (Olajszűrő kulcs) (alkatrészszám: HD-44067)
| 1 | Felfekvési felület |
| 2 | Szűrőtömítés |
| 3 | Adapter |

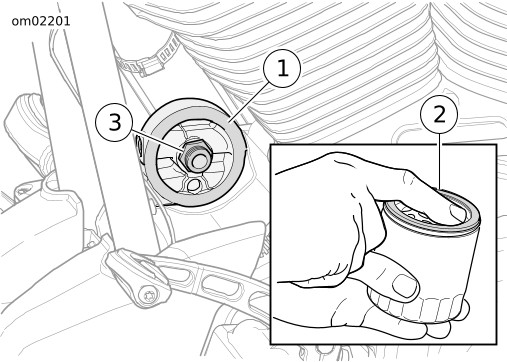

Ábra 3. Olajréteg felhordása
